TXV Terlalu Besar atau Terlalu Kecil: Apa Dampaknya terhadap Stabilitas Cold Storage?
TXV terlalu besar atau terlalu kecil dapat menghasilkan dua pola gangguan yang berbeda tetapi sama-sama mengganggu kestabilan cold storage. TXV yang kapasitasnya terlalu besar dapat kesulitan memodulasi aliran secara halus pada beban rendah dan memicu hunting, sedangkan valve yang terlalu kecil dapat membatasi refrigeran saat beban tinggi sehingga evaporator kekurangan feed dan superheat meningkat.
01 / Kapasitas terlalu besar
Lebih sulit memodulasi pada beban rendah; dapat memicu hunting dan perubahan feeding.
02 / Kapasitas terlalu kecil
Dapat membatasi feed pada beban tinggi sehingga superheat meningkat dan pull-down melambat.
03 / Ukuran sesuai kebutuhan
Mempertimbangkan refrigeran, pressure differential, subcooling, dan rentang beban evaporator.
Masalahnya, gejala tersebut tidak eksklusif berasal dari ukuran valve. Bulb yang longgar, external equalizer bermasalah, filter-drier restriction, flash gas di liquid line, refrigerant charge, airflow evaporator, defrost, atau perubahan condensing pressure dapat menghasilkan pola yang mirip. Karena itu, penggantian TXV hanya berdasarkan suction pressure atau satu angka superheat berisiko menghasilkan diagnosis yang salah.
Dari sisi operasional, TXV yang tidak sesuai dapat membuat pull-down lebih lama, suhu ruang berayun, compressor runtime bertambah, alarm berulang, dan pada kondisi overfeeding tertentu meningkatkan risiko liquid refrigerant kembali ke suction line. Di sisi lain, valve yang terlalu kecil dapat membuat sebagian area evaporator tidak dimanfaatkan optimal karena refrigerant mass flow tidak mencukupi.
Daftar Isi
Apa Itu Sizing TXV dan Mengapa Tidak Cukup Melihat Diameter Pipa?
Thermostatic expansion valve mengatur aliran refrigeran cair ke evaporator berdasarkan superheat di outlet evaporator. ASHRAE menjelaskan bahwa TXV berusaha menyesuaikan mass flow refrigeran dengan laju refrigeran yang dapat diuapkan sepenuhnya oleh evaporator sehingga permukaan evaporator tetap aktif tanpa mengirim cairan ke compressor.
Sizing TXV berarti memilih valve dan orifice yang kapasitasnya sesuai dengan refrigeran, evaporating temperature, condensing condition, pressure differential yang tersedia, subcooling, pressure drop distributor, serta cooling capacity yang dibutuhkan. Karena faktor-faktor tersebut berubah antar sistem, dua cold room dengan diameter liquid line yang sama belum tentu membutuhkan TXV yang sama.
Danfoss menekankan bahwa subcooling memengaruhi kapasitas valve: pada kondisi lain yang sama, liquid dengan subcooling lebih besar dapat membutuhkan valve yang lebih kecil karena refrigerating effect meningkat dan mass flow yang diperlukan untuk kapasitas yang sama berkurang. Pressure differential juga menentukan kapasitas valve, sehingga perubahan condensing pressure dapat mengubah kemampuan TXV memberi evaporator. Evaluasi TXV terlalu besar atau terlalu kecil harus memasukkan kedua faktor tersebut.
Pelajari cara kerja expansion valve cold storage untuk memahami hubungan TXV, superheat, evaporator, dan compressor.
Mengapa Ukuran TXV Penting bagi Stabilitas Cold Storage?
Dalam sistem direct expansion, txv terlalu besar atau terlalu kecil memengaruhi kemampuan valve mengikuti perubahan load tanpa terlalu banyak membuka atau menutup. ASHRAE secara eksplisit menyarankan TXV diseleksi hati-hati agar tidak undersize pada full load dan tidak oversize pada partial load.
-
Menjaga evaporator terisi secara proporsional. Valve yang sesuai membantu refrigerant feed mengikuti heat load sehingga area evaporator dapat dimanfaatkan tanpa excessive superheat atau liquid carryover.
-
Menstabilkan superheat. TXV mengontrol berdasarkan superheat; valve yang terlalu besar atau terlalu kecil mengurangi kemampuan sistem mempertahankan superheat dalam rentang yang sesuai pada variasi beban.
-
Membantu suction pressure lebih konsisten. Hunting atau starvation dapat terlihat sebagai perubahan suction pressure, tetapi pressure tetap harus dibaca bersama superheat, load, airflow, dan condensing condition.
-
Melindungi compressor. Overfeeding yang menyebabkan liquid floodback dapat mengganggu pelumasan dan mekanisme compressor, sedangkan starvation dapat membuat sistem berjalan lebih lama dan discharge condition memburuk.
-
Mengurangi trial-and-error service. Data sizing dan operating condition membantu teknisi membedakan valve selection problem dari restriction, charge, sensor/bulb, atau airflow.

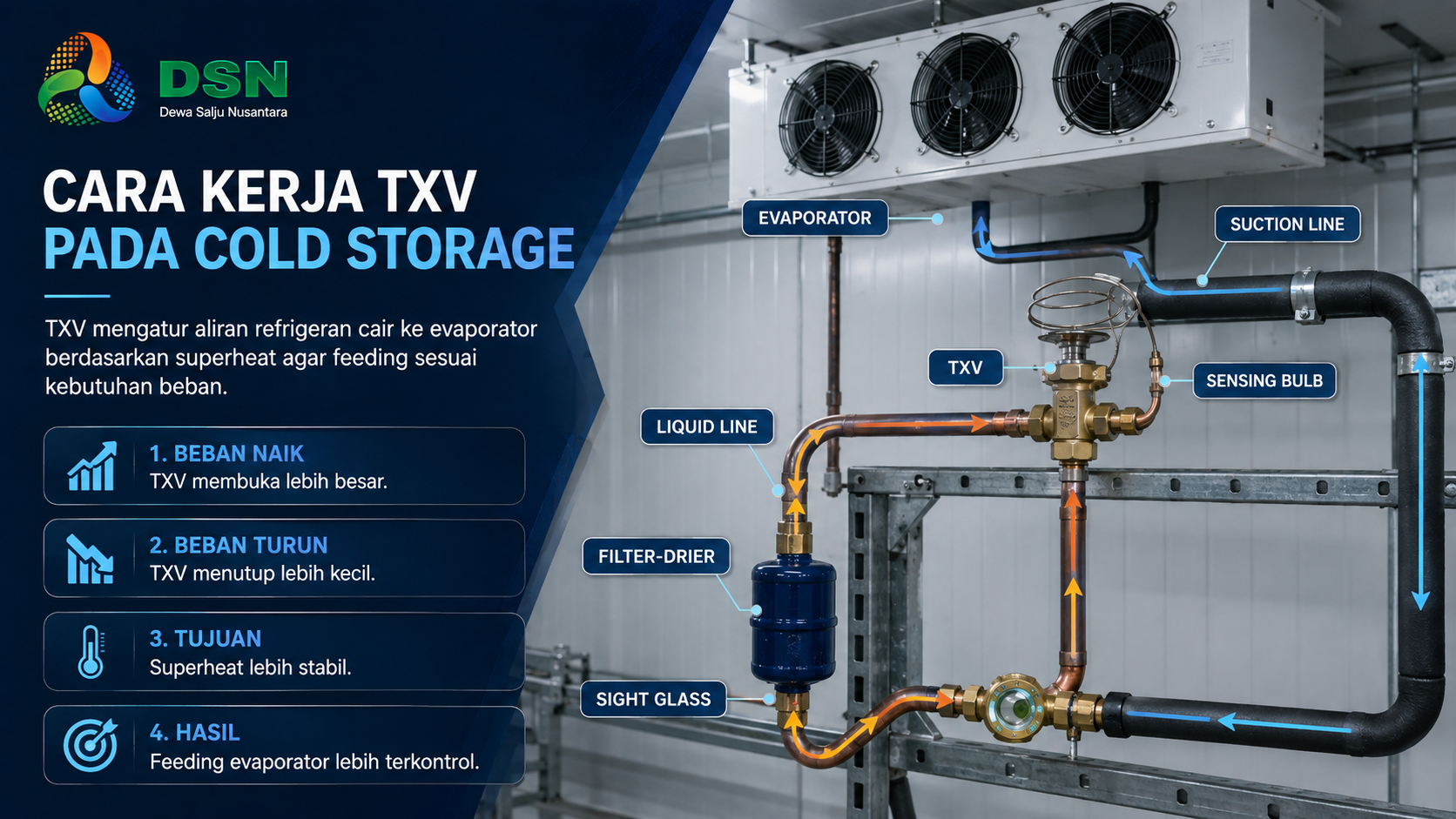

Bagaimana TXV Bekerja dan Mengapa Oversizing Bisa Menyebabkan Hunting?
-
TXV mempunyai gaya pembuka dari pressure pada thermostatic element/bulb dan gaya penutup dari evaporator pressure serta superheat spring. Pada operating condition yang stabil, gaya tersebut mencapai keseimbangan dan valve memodulasi bukaan agar refrigerant feed sesuai dengan beban evaporator.
-
Pada valve yang terlalu besar, perubahan bukaan kecil dapat menghasilkan perubahan kapasitas aliran yang relatif besar. Ketika sistem bekerja jauh di bawah kapasitas valve, kontrol dapat bergerak melewati titik stabil: refrigeran berlebih masuk, superheat turun, valve kemudian menutup, evaporator menjadi lebih kering, superheat naik, lalu valve membuka lagi. ASHRAE menggambarkan oversize TXV sebagai cycling yang bergantian antara flooding dan starving coil; Danfoss Ref Tools juga mengaitkan valve capacity terlalu tinggi dengan refrigeration system hunting.
Namun hunting tidak otomatis membuktikan TXV oversize. Superheat setting terlalu rendah, bulb position/contact yang buruk, external equalizer, perubahan load, evaporator airflow, distributor, dan liquid supply juga harus diperiksa. Diagnosis perlu melihat pola dan operating point, bukan hanya gerakan pressure gauge.
TXV Terlalu Besar atau Terlalu Kecil: Perbedaan Dampaknya
| Kondisi | Karakteristik Umum | Dampak Potensial | Catatan Diagnosis |
|---|---|---|---|
| TXV terlalu besar | Valve memiliki kapasitas jauh di atas kebutuhan pada operating condition, terutama partial load. | Hunting, superheat berayun, alternating overfeed/starve, suction pressure tidak stabil, potensi floodback pada kondisi tertentu. | Pastikan bukan superheat setting terlalu rendah, bulb/equalizer, airflow, atau load swing. |
| TXV terlalu kecil | Kapasitas valve/orifice tidak mampu memenuhi kebutuhan refrigerant mass flow pada load tinggi. | Evaporator starvation, superheat tinggi, suction pressure cenderung rendah, pull-down lambat, kapasitas berkurang. | Pastikan bukan restriction, flash gas, charge rendah, low differential pressure, atau distributor pressure drop. |
| Ukuran sesuai | Valve memiliki kapasitas dan modulation range yang cocok dengan refrigeran, pressure differential, subcooling, serta load. | Superheat lebih stabil dan evaporator dapat digunakan secara efektif. | Tetap memerlukan bulb mounting, liquid supply, airflow, dan setting yang benar. |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
Perbandingan di atas menunjukkan mengapa txv terlalu besar atau terlalu kecil tidak boleh ditentukan dari nominal tonnage saja. Kapasitas aktual valve berubah mengikuti refrigeran, pressure differential, subcooling, evaporating condition, dan karakteristik valve/orifice yang dipilih.
Faktor yang Menentukan Ukuran TXV yang Tepat
| Faktor | Apa yang Perlu Diperiksa | Dampak pada Selection |
|---|---|---|
| Jenis refrigeran | Designation dan sensor charge/compatibility valve. | Valve harus sesuai karakteristik pressure-temperature refrigeran. |
| Cooling capacity | Kapasitas evaporator pada design dan actual load. | Menentukan kapasitas dasar valve/orifice. |
| Evaporating temperature | SST/evaporating condition yang dirancang. | Kapasitas valve berubah terhadap operating condition. |
| Pressure differential | Condensing pressure dikurangi evaporating pressure dan losses relevan. | ΔP yang tersedia memengaruhi flow capacity TXV. |
| Subcooling | Liquid temperature terhadap condensing saturation temperature di inlet valve. | Subcooling mengubah refrigerating effect dan capacity correction. |
| Distributor pressure drop | Loss pada distributor/nozzle dan evaporator feed circuit. | Mengurangi pressure differential yang benar-benar tersedia di valve. |
| Liquid-line condition | Pressure drop, lift, flash gas, filter-drier/solenoid. | Vapor di inlet dapat membuat valve tampak undersized. |
| Load profile | Full load, partial load, pull-down, compressor capacity control. | Valve harus mampu memberi full load tanpa menjadi terlalu besar saat part load. |
| MOP / valve characteristic | Jenis power element dan fungsi MOP bila digunakan. | Mempengaruhi response pada evaporating pressure tinggi dan startup. |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
Pembahasan flash gas pada liquid line relevan di bagian ini karena flash gas di inlet TXV mengurangi kondisi liquid penuh yang diasumsikan saat sizing dan dapat membuat valve yang sebenarnya benar terlihat kekurangan kapasitas.
Tanda-Tanda TXV Terlalu Besar atau Terlalu Kecil yang Perlu Dievaluasi
Gejala txv terlalu besar atau terlalu kecil harus dibaca sebagai pola. Tidak satu pun tanda berikut cukup digunakan sebagai diagnosis tunggal.
-
Superheat hunting. Nilai superheat naik-turun secara periodik dapat sesuai dengan oversize valve, tetapi juga dapat berasal dari setting, bulb, equalizer, airflow, dan load variation.
-
Suction pressure hunting. Pressure yang berosilasi bersama perubahan superheat dapat menunjukkan unstable feeding; korelasikan dengan fan, controller, defrost, dan compressor staging.
-
Superheat tetap tinggi saat load tinggi. Undersize TXV dapat membatasi feed, tetapi restriction, flash gas, charge rendah, liquid-line loss, atau distributor juga dapat menghasilkan pola yang sama.
-
Coil sesekali terlalu basah atau floodback. Overfeeding dapat terjadi pada valve terlalu besar atau setting terlalu rendah, tetapi bulb/equalizer dan load drop mendadak juga harus diperiksa.
-
Pull-down lebih lama dari baseline. Starved evaporator mengurangi kapasitas efektif, namun beban produk, pintu, frost, fan, compressor, dan condenser harus ikut dievaluasi.
-
Gangguan muncul setelah valve/orifice diganti. Salah refrigeran, capacity code, orifice, equalization, bulb installation, atau adjustment dapat menjadi petunjuk kuat.
-
Masalah hanya muncul pada partial load. Oversizing lebih mudah terlihat ketika compressor/evaporator bekerja jauh di bawah design load karena valve harus throttle di area yang kurang stabil.
Video Dewa Salju Nusantara
Dewa Salju Nusantara
Simak video dari kanal Dewa Salju
Gunakan pemutar di samping atau buka videonya langsung melalui TikTok.
Parameter dan Data yang Perlu Dicatat sebelum Menyimpulkan Diagnosis
| Parameter/Data | Apa yang Dilihat | Mengapa Penting |
|---|---|---|
| Refrigeran & PT data | Jenis refrigeran dan saturation reference yang benar. | Dasar perhitungan superheat dan selection valve. |
| TXV/orifice identity | Model, refrigerant code, orifice/capacity, equalizer, MOP. | Memastikan komponen yang terpasang sesuai desain. |
| Evaporating pressure/SST | Pressure suction/evaporator pada titik relevan. | Digunakan bersama outlet temperature untuk superheat. |
| Evaporator outlet temperature | Temperatur di lokasi bulb/equalizer yang benar. | Menentukan actual superheat. |
| Superheat trend | Nilai dan kestabilan pada full/partial load. | Membedakan starvation, overfeed, dan hunting. |
| High-side/condensing condition | Condensing pressure/temperature saat pengukuran. | Menentukan pressure differential yang tersedia di TXV. |
| Subcooling/inlet liquid | Liquid pressure/temperature di inlet circuit. | Memastikan valve menerima liquid yang cukup dan vapor-free. |
| Pressure drop upstream | Filter-drier, solenoid, liquid line, lift. | Mencari restriction/flash gas yang meniru undersized valve. |
| Airflow/load | Fan, frost, product load, door event, defrost. | Heat load menentukan refrigerant feed yang dibutuhkan. |
| Bulb/equalizer | Posisi, contact, insulation, equalizer connection. | Sinyal yang salah membuat valve merespons tidak sesuai. |
| Compressor capacity | Stage/unloading/digital/variable operation bila ada. | Menjelaskan perubahan load dan partial-load stability. |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
Data tersebut membantu memisahkan sizing problem dari installation dan system problem. Saat menilai TXV terlalu besar atau terlalu kecil, teknisi perlu menghubungkan semua parameter pada operating point yang sama. Panduan subcooling dan superheat cold storage dapat membantu memahami pengukuran tersebut.
Cara Mengevaluasi Sizing TXV Secara Sistematis
Evaluasi TXV terlalu besar atau terlalu kecil harus dilakukan saat operating condition diketahui. Jangan membandingkan data pull-down berat dengan steady state ringan lalu menyimpulkan valve salah ukuran.
-
Konfirmasi identitas valve dan refrigeran. Catat model TXV, orifice, refrigerant code, internal/external equalizer, MOP bila ada, serta perubahan service terakhir.
-
Stabilkan kondisi pengukuran. Catat room/load condition, defrost, fan, compressor stage, condensing condition, dan apakah sistem sedang pull-down atau steady state.
-
Ukur superheat dengan pressure-temperature yang benar. Pasangkan evaporating pressure/SST dengan temperature outlet evaporator pada titik yang representatif.
-
Verifikasi liquid supply. Periksa subcooling, sight glass secara kontekstual, pressure drop, filter-drier, solenoid, liquid-line routing, dan risiko flash gas.
-
Periksa bulb dan equalizer. Pastikan bulb contact dan lokasi sesuai guidance manufacturer serta external equalizer terhubung ke titik yang benar.
-
Bandingkan kapasitas valve dengan selection data. Gunakan refrigeran, evaporating temperature, pressure differential, subcooling correction, distributor loss, dan actual cooling capacity.
-
Uji pola full dan partial load. Valve dapat cukup saat full load tetapi tidak stabil di partial load, atau sebaliknya tidak cukup saat peak load.
-
Korelasikan dengan evaporator dan compressor. Lihat suction pressure, airflow, frost, discharge condition, runtime, alarm, dan room recovery sebelum keputusan penggantian.
Peringatan: Pemeriksaan refrigerant pressure, pembukaan sistem, penggantian TXV/orifice, adjustment teknis, brazing, charging/recovery refrigeran, serta pekerjaan listrik harus dilakukan teknisi kompeten. Jangan menjumper proteksi, menaikkan safety setting, atau menambah refrigeran hanya untuk menutupi gejala sizing.
Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan
| Aspek | Kondisi Kurang Ideal | Kondisi yang Direkomendasikan |
|---|---|---|
| Diagnosis | Menganggap superheat tinggi pasti TXV terlalu kecil. | Periksa load, airflow, liquid supply, restriction, bulb/equalizer, charge, dan sizing. |
| Pemilihan valve | Mencocokkan diameter koneksi atau kapasitas nominal saja. | Gunakan refrigeran, capacity, ΔP, subcooling, evaporating condition, distributor loss, dan OEM data. |
| Oversize problem | Menurunkan superheat setting terus-menerus untuk menghentikan hunting. | Verifikasi valve/orifice capacity dan penyebab hunting lain sebelum adjustment. |
| Undersize problem | Menambah refrigeran karena evaporator starved. | Buktikan charge dan liquid supply sebelum mengubah refrigerant inventory. |
| Part load | Hanya mengecek performa saat peak load. | Trend superheat dan stability pada full serta partial load. |
| Bulb/equalizer | Dianggap tidak berpengaruh setelah valve diganti. | Verifikasi mounting, contact, insulation, dan equalizer setiap commissioning/service. |
| Safety | Mengubah pressure/safety control agar sistem tetap jalan. | Pertahankan proteksi dan koreksi root cause sesuai manufacturer. |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
10 Tips Praktis Mencegah Salah Sizing TXV
-
Catat baseline saat sistem sehat. Simpan superheat, suction pressure, condensing condition, subcooling, load, dan room recovery agar perubahan setelah service mudah terlihat.
-
Jangan pilih valve dari connection size saja. Ukuran sambungan bukan kapasitas; gunakan selection data sesuai refrigeran dan operating condition.
-
Masukkan pressure differential yang realistis. Condensing pressure, evaporating pressure, distributor loss, dan line losses memengaruhi capacity valve.
-
Perhitungkan subcooling. Subcooling yang berbeda dapat mengubah required valve capacity dan harus mengikuti correction factor manufacturer.
-
Jaga liquid inlet tetap liquid. Pressure drop, vertical lift, heat gain, atau restriction dapat memicu flash gas dan menurunkan effective valve capacity.
-
Verifikasi bulb dan equalizer setiap kali valve disentuh. Pemasangan yang salah dapat meniru oversize, undersize, atau setting problem.
-
Periksa partial-load operation. Oversize valve sering lebih bermasalah ketika sistem bekerja pada kapasitas rendah atau compressor melakukan capacity reduction.
-
Jangan tune valve untuk menutupi salah sizing. Adjustment superheat memiliki batas; valve yang kapasitasnya tidak cocok perlu dievaluasi untuk orifice/valve yang tepat.
-
Review sizing setelah retrofit. Perubahan refrigeran, evaporator, compressor capacity, condensing strategy, atau subcooling dapat mengubah kebutuhan TXV.
-
Masukkan TXV ke preventive maintenance. Trend superheat, liquid supply, bulb, equalizer, filter-drier, dan riwayat replacement membantu mencegah gangguan berulang.
Checklist Pemeriksaan TXV Terlalu Besar atau Terlalu Kecil
| Item Checklist | Tujuan Pemeriksaan | Status |
|---|---|---|
| Model TXV dan orifice tercatat | Memastikan komponen yang terpasang dapat diverifikasi terhadap selection data. | Baik / Perlu Dicek / Perlu Perbaikan |
| Refrigerant compatibility benar | Mencegah valve dengan sensor charge/characteristic yang tidak sesuai. | Baik / Perlu Dicek / Perlu Perbaikan |
| Cooling capacity aktual diketahui | Membandingkan kebutuhan evaporator dengan kapasitas TXV. | Baik / Perlu Dicek / Perlu Perbaikan |
| Evaporating condition tercatat | Menentukan operating point valve dan superheat. | Baik / Perlu Dicek / Perlu Perbaikan |
| Condensing condition tercatat | Menilai pressure differential yang tersedia. | Baik / Perlu Dicek / Perlu Perbaikan |
| Subcooling diperiksa | Memastikan liquid condition dan correction sizing. | Baik / Perlu Dicek / Perlu Perbaikan |
| Superheat trend direkam | Mendeteksi hunting, starvation, atau overfeeding. | Baik / Perlu Dicek / Perlu Perbaikan |
| Bulb mounting diperiksa | Memastikan sensing signal representatif. | Baik / Perlu Dicek / Perlu Perbaikan |
| External equalizer diperiksa | Mencegah error akibat evaporator/distributor pressure drop. | Baik / Perlu Dicek / Perlu Perbaikan |
| Filter-drier/solenoid diperiksa | Mencari restriction upstream. | Baik / Perlu Dicek / Perlu Perbaikan |
| Liquid line/flash gas dievaluasi | Memastikan inlet TXV menerima liquid penuh. | Baik / Perlu Dicek / Perlu Perbaikan |
| Airflow dan frost evaporator diperiksa | Membedakan feed problem dari heat-transfer problem. | Baik / Perlu Dicek / Perlu Perbaikan |
| Full dan partial load dibandingkan | Menilai stability pada rentang operasi. | Baik / Perlu Dicek / Perlu Perbaikan |
| Riwayat service/retrofit ditinjau | Mengidentifikasi perubahan yang memengaruhi sizing. | Baik / Perlu Dicek / Perlu Perbaikan |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
Kesalahan Umum Saat Mendiagnosis TXV
| Kesalahan Umum | Dampak | Solusi |
|---|---|---|
| Menganggap high superheat = TXV kecil | Restriction, flash gas, charge, airflow, atau bulb dapat terlewat. | Lakukan diagnosis multi-parameter sebelum sizing conclusion. |
| Menganggap hunting = TXV besar | Setting, bulb/equalizer, load swing, dan airflow dapat menjadi penyebab. | Korelasikan valve capacity dengan operating condition dan installation. |
| Memilih valve berdasarkan tonnage nominal saja | Pressure differential dan subcooling aktual tidak terwakili. | Gunakan manufacturer selection data/tool. |
| Menambah refrigeran karena evaporator starved | Overcharge dapat terjadi tanpa menyelesaikan restriction/sizing. | Konfirmasi charge dengan subcooling dan sistem secara keseluruhan. |
| Mengubah superheat berulang tanpa baseline | Respons sistem sulit ditelusuri dan floodback/starvation dapat memburuk. | Catat kondisi awal dan lakukan adjustment hanya bila valve memang sesuai. |
| Mengabaikan distributor pressure drop | Available ΔP dan equalization menjadi salah. | Evaluasi distributor dan gunakan external equalizer bila aplikasi mensyaratkan. |
| Mengabaikan flash gas di inlet TXV | Valve yang benar terlihat undersized. | Periksa subcooling, liquid-line pressure drop, lift, dan heat gain. |
| Menguji hanya pada satu load | Masalah partial-load atau peak-load tidak terlihat. | Bandingkan full load, steady state, dan capacity-reduced condition. |
| Mengubah safety/control untuk mengejar kestabilan | Proteksi berkurang tanpa menyelesaikan root cause. | Pertahankan safety dan perbaiki selection/installation/system issue. |
Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.
Solusi yang Direkomendasikan: Dari Pemeriksaan Awal hingga Peningkatan Sistem
Pemeriksaan awal
Konfirmasi keluhan, valve/orifice yang terpasang, refrigeran, perubahan service, load pattern, superheat trend, suction pressure, defrost, airflow, dan apakah masalah muncul pada full load, partial load, atau keduanya. Dokumentasi ini membantu menghindari penggantian komponen tanpa konteks.
Perbaikan operasional
Pastikan evaporator airflow tidak terhalang, coil tidak tertutup frost abnormal, door/loading pattern tidak menghasilkan load ekstrem yang disalahartikan sebagai valve fault, dan liquid-line valves berada pada posisi operasi yang benar. Faktor operasional yang sederhana perlu dipisahkan sebelum refrigerant circuit dibuka.
Pengukuran teknis
Teknisi mengukur superheat, evaporating pressure, condensing pressure, subcooling, liquid-line condition, pressure drop yang relevan, serta membandingkan full dan partial load. Identitas TXV/orifice kemudian dibandingkan dengan selection data manufacturer berdasarkan refrigeran, capacity, ΔP, subcooling, dan evaporating temperature.
Pemeriksaan/perbaikan komponen
Jika data menunjukkan salah sizing, valve atau orifice dipilih ulang sesuai operating condition. Bila masalah berasal dari bulb, equalizer, filter-drier, solenoid, distributor, atau restriction lain, perbaiki komponen tersebut terlebih dahulu. Penggantian TXV bukan solusi universal untuk semua superheat problem.
Evaluasi sistem
Jika txv terlalu besar atau terlalu kecil muncul setelah kapasitas sistem, refrigeran, condenser strategy, evaporator, atau compressor berubah, lakukan review system selection. Perubahan pressure differential dan subcooling dapat membuat valve lama tidak lagi cocok walaupun sebelumnya bekerja normal.
Preventive maintenance / peningkatan sistem
Masukkan superheat trend, valve/orifice identity, bulb/equalizer condition, filter-drier, subcooling, liquid-line pressure drop, dan service history ke preventive maintenance. Gunakan checklist maintenance cold storage agar data TXV menjadi bagian dari program reliability yang lebih luas.
Studi Kasus Ilustratif: Freezer Room Hunting Setelah Penggantian TXV
Kasus berikut bersifat ilustratif dan bukan klaim proyek Dewa Salju Nusantara. Skenario digunakan untuk menunjukkan mengapa sizing dan installation check harus dilakukan bersama.
Masalah awal
Sebuah freezer room mengalami suction pressure dan superheat yang berayun setelah TXV lama diganti. Ruang masih dapat mencapai suhu, tetapi recovery setelah door opening menjadi tidak konsisten dan sesekali terdapat indikasi evaporator terlalu basah.
Penyebab
Valve pengganti memiliki kapasitas lebih besar daripada kebutuhan evaporator pada kondisi aktual. Masalah menjadi lebih jelas pada partial load karena valve harus memodulasi pada bukaan sangat kecil. Pemeriksaan juga menemukan bulb perlu diperbaiki mounting-nya agar sensing lebih representatif.
Dampak
Feeding evaporator bergantian antara terlalu banyak dan terlalu sedikit, superheat hunting, suction pressure berubah, dan control room temperature harus bekerja lebih sering. Tim berisiko salah menyimpulkan charge kurang atau controller bermasalah bila hanya melihat satu indikator.
Proses evaluasi
Teknisi mencatat superheat dan pressure trend pada full/partial load, memverifikasi refrigeran, subcooling, liquid supply, bulb/equalizer, dan membandingkan valve/orifice dengan manufacturer selection data. Charge tidak diubah sebelum bukti mendukung.
Solusi
Orifice/valve dipilih ulang agar sesuai capacity dan pressure differential aktual. Bulb dipasang ulang sesuai guidance manufacturer, kemudian superheat diverifikasi setelah operating condition stabil.
Hasil setelah perbaikan
Superheat dan suction pressure menjadi lebih stabil pada rentang load yang diuji, sementara room recovery lebih konsisten. Pelajarannya: txv terlalu besar atau terlalu kecil dapat menghasilkan gejala yang mirip dengan masalah lain sehingga root-cause analysis harus mencakup sizing, installation, dan system condition.
Standar dan Referensi Industri yang Relevan
Pemilihan dan troubleshooting TXV sebaiknya mengikuti data refrigeran, operating condition, serta dokumen manufacturer. Tidak ada satu ukuran valve, superheat setting, atau pressure differential yang cocok untuk semua cold storage.
-
ASHRAE Handbook—Refrigeration, Chapter 11 Refrigerant Control Devices. Menjelaskan prinsip kerja thermostatic expansion valve, superheat control, equalization, dan aplikasi refrigerant control devices.
-
ASHRAE Handbook—Refrigeration, Chapter 1 Halocarbon Refrigeration Systems. Menekankan TXV harus dihindarkan dari undersizing pada full load dan oversizing pada partial load; oversize dapat menghasilkan alternating flooding dan starving.
-
Danfoss — Dimensioning of refrigeration components, Part 2: thermostatic expansion valves. Rujukan selection berdasarkan refrigeran, subcooling, pressure difference, cooling capacity, MOP, dan liquid-line condition.
-
Danfoss — Cold Room Troubleshooting & Ref Tools. Membantu membedakan valve too small, high superheat, low superheat/flooding, hunting, restriction, dan valve capacity terlalu tinggi.
-
Danfoss Coolselector®2. Selection tool berdasarkan actual refrigeration operating conditions dan component data.
-
Parker Sporlan Bulletin 10-9 dan Form 10-143. Referensi teori, aplikasi, selection, dan troubleshooting thermostatic expansion valves.
-
Copeland Thermo Expansion Valves dan Superheat Adjust/PTPro tools. Referensi superheat control, valve application, serta pressure-temperature/superheat service calculations.
-
ISO 5149-4:2022. Kerangka keselamatan untuk operation, maintenance, repair, dan refrigerant recovery pada refrigeration systems.
Pertanyaan Umum tentang Sizing TXV
1. Apa itu TXV pada cold storage?
TXV atau thermostatic expansion valve adalah valve yang mengatur refrigerant feed ke evaporator berdasarkan superheat di outlet evaporator. Tujuannya memanfaatkan evaporator secara efektif sambil mencegah liquid refrigerant kembali ke compressor.
2. Mengapa TXV terlalu besar atau terlalu kecil membuat cold storage tidak stabil?
Karena kapasitas valve tidak cocok dengan refrigerant flow yang dibutuhkan evaporator. Valve terlalu besar dapat sulit memodulasi pada part load, sedangkan valve terlalu kecil dapat membatasi feed pada beban tinggi.
3. Apa fungsi sizing TXV?
Sizing memastikan valve/orifice dipilih sesuai refrigeran, cooling capacity, evaporating condition, pressure differential, subcooling, dan karakteristik sistem. Selection yang tepat membantu menjaga feeding dan superheat lebih stabil.
4. Apa penyebab TXV terlihat terlalu kecil padahal sizing-nya benar?
Restriction filter-drier/solenoid, flash gas, low pressure differential, subcooling tidak cukup, distributor loss, atau refrigerant charge dapat mengurangi supply ke valve. Karena itu high superheat tidak boleh langsung dianggap undersized TXV.
5. Apa tandanya TXV terlalu besar?
Pola yang mungkin muncul adalah superheat dan suction pressure hunting, alternating overfeed/starve, atau masalah yang dominan pada partial load. Gejala tersebut tetap harus dibedakan dari setting, bulb/equalizer, airflow, dan load variation.
6. Bagaimana cara mengetahui TXV terlalu kecil?
Bandingkan actual superheat dan evaporator performance pada peak load dengan liquid supply serta manufacturer valve capacity. Jika valve sudah menerima liquid yang benar tetapi tetap tidak mampu memberi kapasitas yang dibutuhkan, sizing/orifice perlu dievaluasi.
7. Kapan orifice TXV perlu diganti?
Ketika selection data menunjukkan kapasitas orifice tidak sesuai operating condition, atau setelah perubahan refrigeran, capacity, pressure differential, atau system configuration. Penggantian dilakukan setelah root cause cukup jelas.
8. Berapa sering sizing TXV perlu dievaluasi?
Tidak ada interval universal. Evaluasi dilakukan saat commissioning, setelah retrofit/perubahan kapasitas atau refrigeran, ketika valve diganti, dan saat performa sistem menyimpang dari baseline.
9. Apakah superheat hunting selalu berarti TXV oversize?
Tidak. Hunting juga dapat terjadi karena superheat setting, bulb placement, equalizer, perubahan load, airflow evaporator, dan liquid supply. Valve capacity perlu dikorelasikan dengan faktor tersebut.
10. Apakah perlu teknisi untuk memeriksa ukuran TXV?
Ya, terutama bila evaluasi melibatkan pressure measurement, adjustment valve, pembukaan refrigerant circuit, penggantian orifice/TXV, charging/recovery, atau brazing. Pekerjaan tersebut membutuhkan teknisi kompeten dan prosedur keselamatan.
11. Apakah TXV terlalu besar dapat menyebabkan liquid floodback?
Oversize valve dapat berkontribusi pada overfeeding dan hunting sehingga pada kondisi tertentu risiko liquid carryover meningkat. Tetapi floodback juga dapat berasal dari bulb/equalizer, setting, load drop, defrost, dan masalah evaporator lainnya.
12. Apakah sizing TXV yang tepat dapat menghemat biaya?
Secara tidak langsung dapat membantu dengan menjaga evaporator bekerja lebih efektif, mengurangi runtime yang tidak perlu, dan mencegah service berulang akibat salah diagnosis. Besarnya dampak biaya tetap bergantung pada kondisi fasilitas.
Kesimpulan
TXV terlalu besar atau terlalu kecil memengaruhi bagaimana evaporator menerima refrigeran pada berbagai load. Valve terlalu besar dapat sulit memodulasi pada partial load dan memicu hunting yang bergantian antara overfeeding dan starvation, sedangkan valve terlalu kecil dapat membatasi feed saat kebutuhan meningkat sehingga superheat tinggi dan kapasitas pendinginan berkurang.
Namun sizing bukan satu-satunya penyebab gejala tersebut. Bulb/equalizer, restriction, flash gas, liquid-line pressure drop, subcooling, refrigerant charge, airflow, defrost, load, dan condensing pressure harus dikorelasikan. Diagnosis yang baik membandingkan data pada operating point yang stabil dan menggunakan manufacturer selection data, bukan asumsi dari diameter pipa atau nominal tonnage saja.
Jika performa berubah setelah retrofit, perubahan refrigeran, penggantian evaporator/compressor, atau penurunan condensing pressure, review sizing TXV perlu menjadi bagian dari system evaluation. Koreksi valve/orifice yang tepat lebih efektif daripada menambah refrigeran atau terus mengubah superheat setting untuk menutupi salah selection.
