Apa Itu Perhitungan Heat Load Cold Storage?

Heat load atau beban pendinginan adalah jumlah panas yang masuk, dihasilkan, atau harus dikeluarkan dari ruang dan produk dalam kondisi desain tertentu. Perhitungan heat load menerjemahkan berbagai sumber panas menjadi kebutuhan kapasitas refrigerasi. Hasilnya menjadi salah satu input utama untuk memilih peralatan dan memeriksa apakah target operasi realistis.

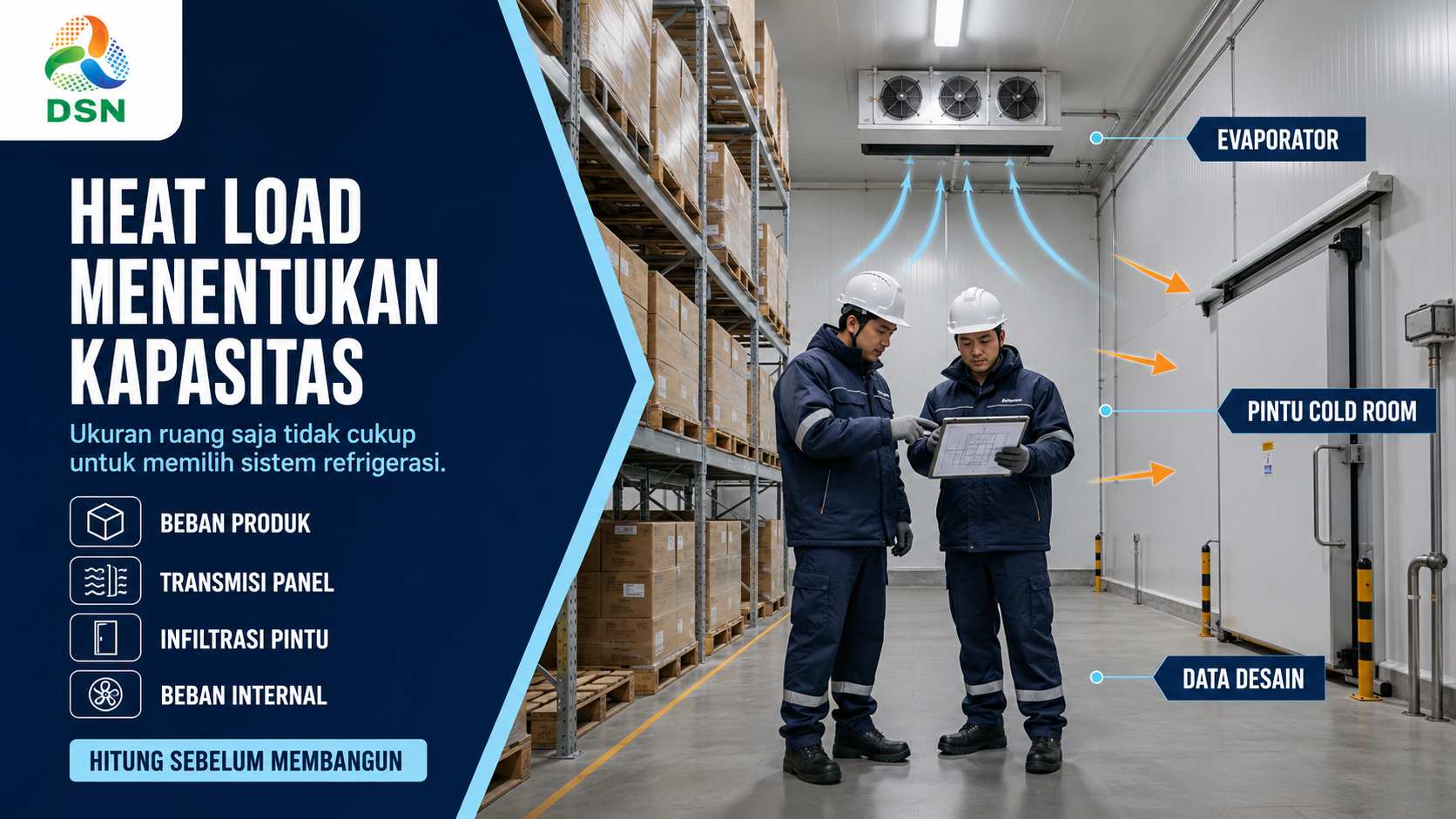

Mengapa Volume Ruangan Saja Tidak Cukup?

Dalam perhitungan heat load, volume menunjukkan besar ruang, tetapi tidak menjelaskan seberapa cepat panas masuk atau berapa banyak panas yang dibawa produk. Ruang kecil dengan loading produk hangat dan pintu sering terbuka dapat memiliki beban yang lebih berat daripada ruang lebih besar yang hanya menahan produk beku pada kondisi stabil.

Perhitungan heat load juga tidak boleh mengandalkan tonase produk saja. Satu ton produk yang sudah mendekati suhu penyimpanan berbeda dari satu ton produk yang harus didinginkan dalam waktu singkat. Jenis produk, kandungan air, kemasan, suhu awal, suhu akhir, laju masuk, dan waktu pull-down memengaruhi beban yang harus ditangani sistem.

Demikian pula, PK kompresor bukan satuan universal kapasitas dingin. Kapasitas refrigerasi berubah mengikuti refrigeran, temperatur evaporasi dan kondensasi, kondisi suction, operating envelope, serta konfigurasi sistem. cara menentukan ukuran cold storage dapat digunakan untuk menghubungkan kebutuhan ruang, kapasitas efektif, dan pola penyimpanan sebelum sizing mesin dilakukan.

Lima Komponen Utama Beban Pendinginan

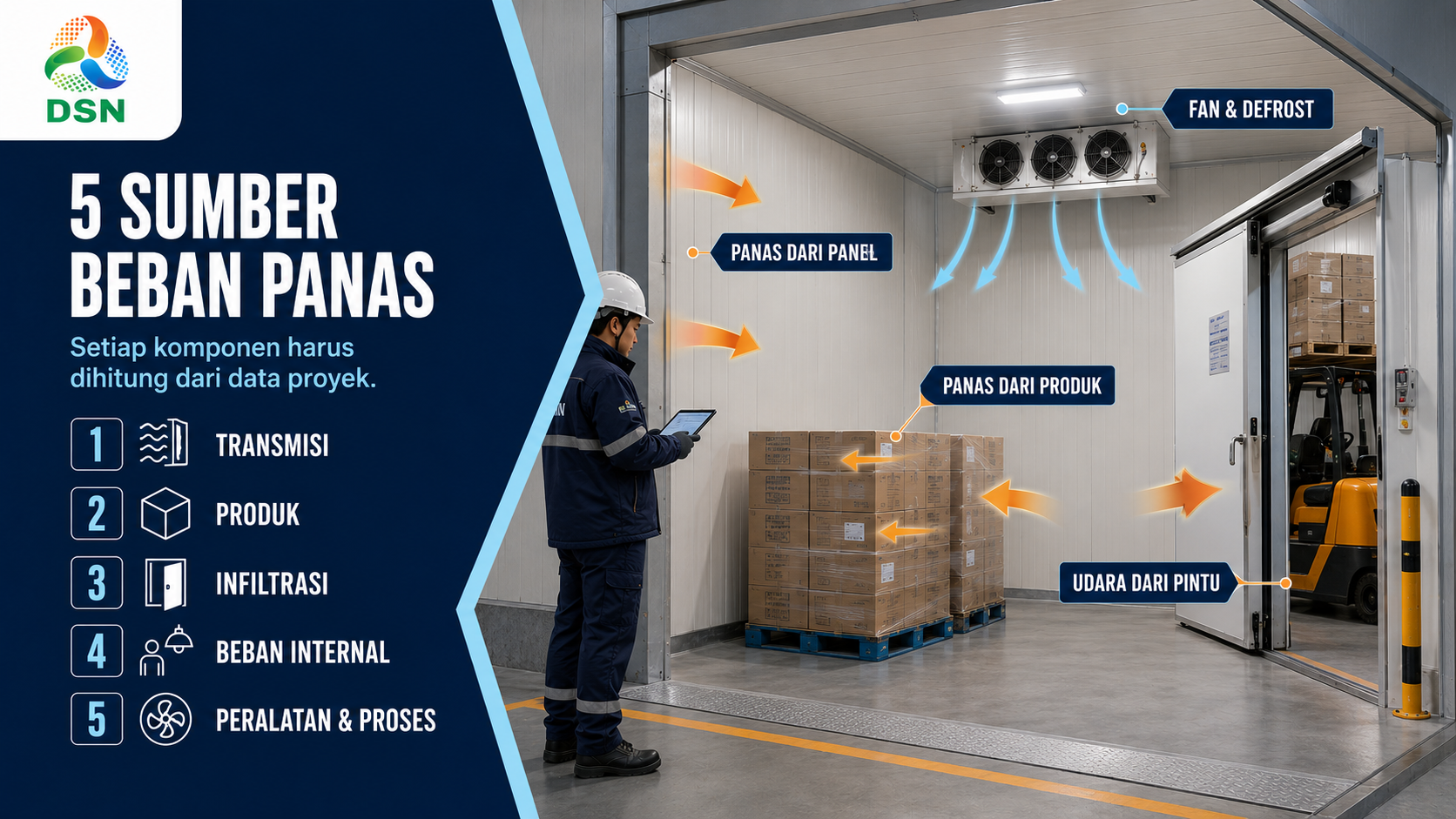

ASHRAE TC 10.8 mengelompokkan beban fasilitas refrigerasi ke dalam lima komponen utama: transmisi, produk, internal, infiltrasi udara, dan beban yang berkaitan dengan peralatan. Dalam perhitungan heat load, pembagian ini membantu perancang menelusuri sumber panas secara sistematis serta mencegah satu faktor penting terlewat.

1. Beban transmisi melalui dinding, plafon, dan lantai

Dalam perhitungan heat load, panas transmisi dari lingkungan yang lebih hangat melalui panel sandwich, sambungan, pintu, plafon, dan lantai harus diperhitungkan. Besarnya dipengaruhi luas permukaan, perbedaan temperatur desain, nilai perpindahan panas material, ketebalan dan kontinuitas insulasi, kondisi vapor barrier, serta paparan matahari atau ruang sekitar.

2. Beban produk

Produk membawa panas ke dalam cold storage. Dalam perhitungan heat load, beban produk bergantung pada massa yang masuk per periode, suhu produk masuk, suhu target, sifat termal produk, kemasan, dan waktu yang tersedia untuk pendinginan. Untuk produk yang memang mengalami pembekuan, perubahan fase juga perlu diperhitungkan sesuai karakter produk dan proses yang direncanakan.

Ruang holding untuk mempertahankan produk beku berbeda dari fasilitas yang menerima produk lebih hangat dan diharapkan melakukan pull-down cepat. Jika fungsi ini tidak dibedakan, mesin penyimpanan dapat dipaksa melakukan pekerjaan seperti ruang pembekuan tanpa desain yang memadai. perbedaan freezer room dan blast freezer relevan ketika kebutuhan holding dan freezing sering tercampur.

3. Beban infiltrasi udara

Setiap kali pintu dibuka atau terdapat kebocoran, udara luar yang lebih hangat dan lembap masuk ke ruang. Sistem harus mengeluarkan panas sensibel sekaligus menangani uap air yang dapat mengembun atau membeku pada coil dan permukaan dingin. Perhitungan heat load harus memasukkan ukuran pintu, frekuensi dan durasi buka, perbedaan temperatur, aktivitas forklift, serta efektivitas strip curtain atau anteroom.

4. Beban internal

Orang, lampu, fan motor, forklift atau peralatan handling, dan perangkat listrik di dalam ruang melepaskan panas. Dalam perhitungan heat load, beban satu komponen mungkin tampak kecil, tetapi durasi operasi dan jumlahnya menentukan kontribusi total. Jadwal kerja perlu dibedakan antara kondisi normal, loading puncak, pembersihan, dan stock opname.

5. Beban peralatan, fan, dan defrost

Perhitungan heat load tidak boleh memisahkan beban peralatan dari pemilihan evaporator. Airflow, temperatur evaporasi, perbedaan temperatur coil dengan ruang, kelembapan, frost, dan kebutuhan defrost memengaruhi kinerja aktual. sistem defrost cold storage dapat ditempatkan sebagai referensi lanjutan pada bagian ini.

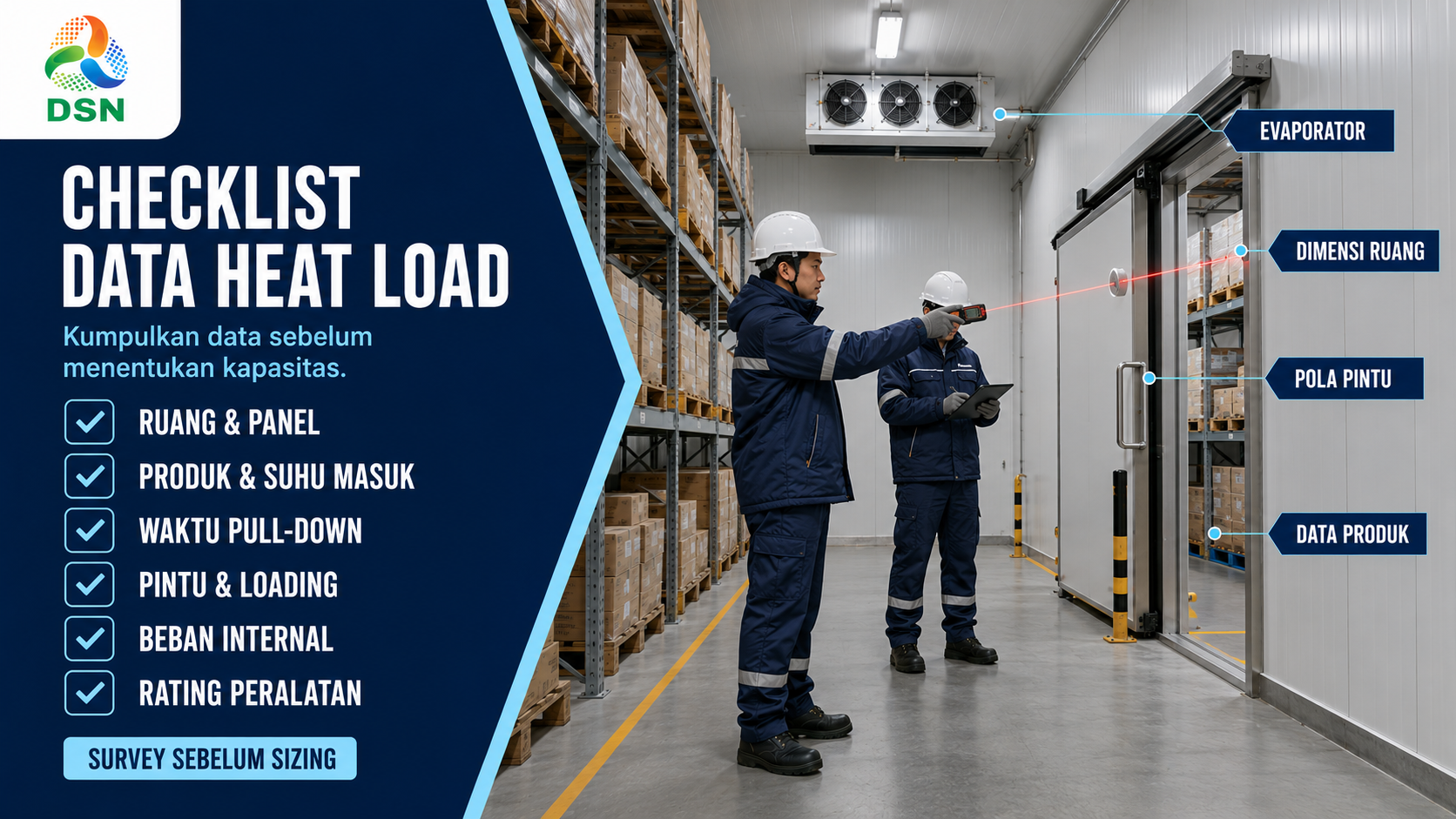

Data yang Dibutuhkan Sebelum Perhitungan Heat Load

• Dimensi dan lokasi ruang. Catat ukuran internal, bentuk ruangan, posisi terhadap bangunan, paparan matahari, ruang di atas plafon, dan kondisi area sekitar.
• Konstruksi selubung. Tentukan jenis panel, ketebalan, nilai performa termal, sambungan, vapor barrier, lantai, pintu, dan potensi jembatan termal.
• Temperatur desain. Tentukan suhu ruang target dan kondisi lingkungan yang realistis sebagai input perhitungan heat load untuk lokasi pemasangan serta area mesin.
• Data produk. Catat jenis produk, massa per batch atau per hari, suhu masuk, suhu target, kemasan, pola pallet, dan perubahan fase bila memang terjadi.
• Waktu pull-down. Nyatakan berapa lama produk harus mencapai kondisi target; kapasitas berbeda dapat dibutuhkan untuk target waktu yang berbeda.
• Pola pintu. Ukur ukuran bukaan dan dokumentasikan frekuensi, durasi, jam sibuk, anteroom, strip curtain, serta pergerakan orang atau forklift.
• Beban internal. Hitung jumlah orang, lampu, fan, motor, perangkat handling, dan jam operasinya pada kondisi normal serta puncak.
• Defrost dan kontrol. Tentukan metode serta jadwal defrost, fan delay, setpoint, differential, dan strategi kontrol yang sesuai aplikasi.
• Jadwal operasi. Bedakan hari normal, penerimaan besar, stock opname, pembersihan, dan periode ketika ruang tidak memiliki waktu pemulihan yang cukup.
• Rencana pertumbuhan. Masukkan perubahan produk, penambahan pallet, pintu, shift, atau kapasitas masuk yang realistis tanpa membuat margin sewenang-wenang.

Dari Heat Load ke Pemilihan Sistem Refrigerasi

Hasil beban pendinginan belum otomatis menentukan satu model mesin. Kapasitas katalog harus dilihat pada kondisi kerja yang sesuai, termasuk refrigeran, temperatur evaporasi, temperatur kondensasi, superheat, subcooling, pressure drop, dan operating envelope kompresor. Nama model atau PK saja tidak cukup untuk membandingkan dua penawaran.

evaporator cold storage juga perlu dipilih berdasarkan kapasitas pada kondisi desain, airflow, air throw, kebutuhan kelembapan, jarak antarfin, pola defrost, dan layout rak. Condensing unit harus dapat membuang panas pada kondisi lingkungan rencana. Expansion device, liquid line, suction line, receiver bila digunakan, kontrol, dan proteksi harus menjadi satu sistem yang kompatibel.

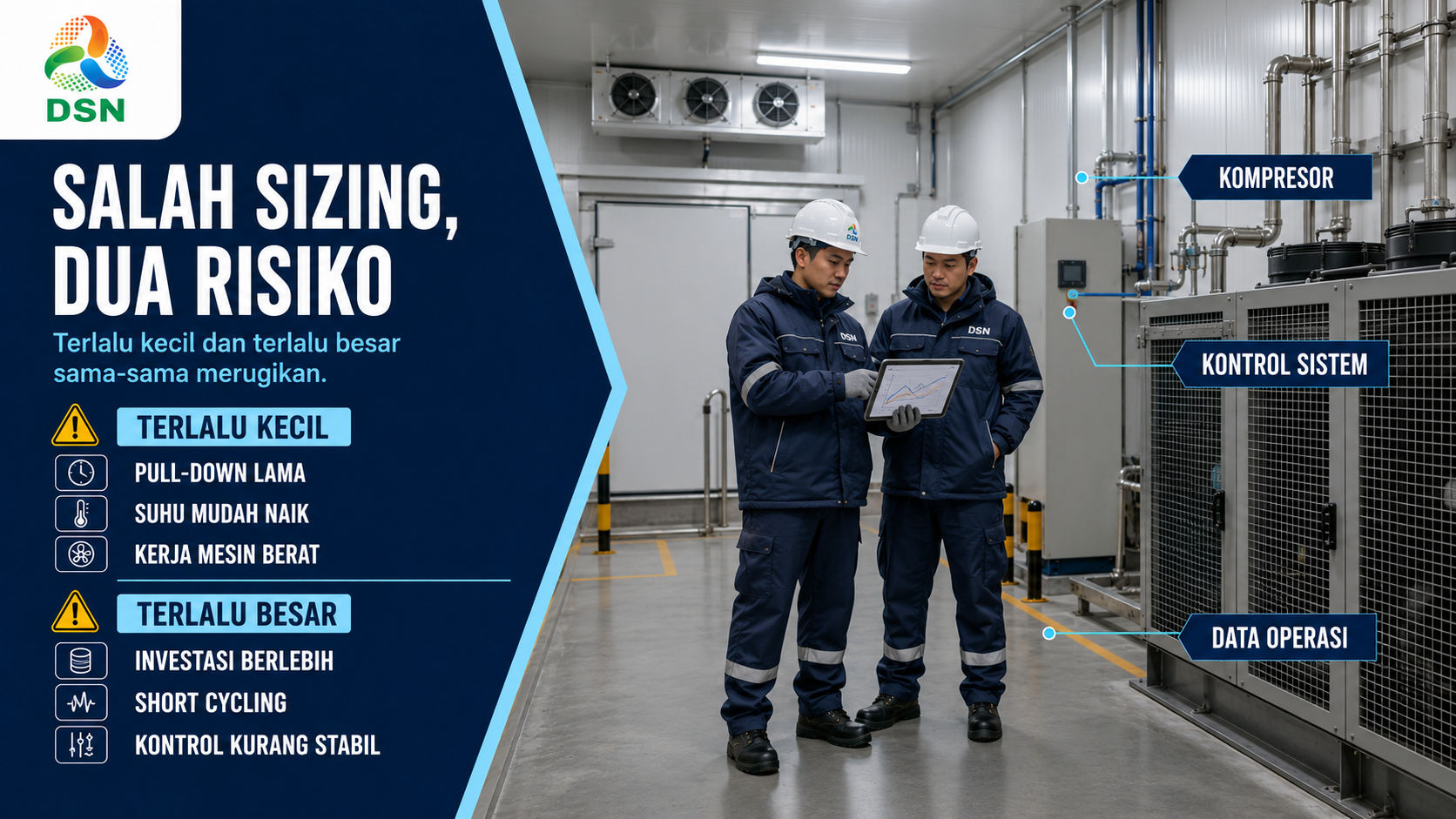

Risiko Kapasitas Terlalu Kecil dan Terlalu Besar

Tanda-Tanda Dasar Desain Perlu Dievaluasi

• Target sulit tercapai. Ruangan atau produk berulang kali membutuhkan waktu lebih lama meskipun pola operasi sesuai rencana.
• Suhu naik tajam saat loading. Pemulihan selalu tertinggal pada beban masuk yang sebenarnya normal untuk bisnis.
• Kompresor bekerja sangat lama. Dalam evaluasi perhitungan heat load, run time tinggi perlu dikaitkan dengan beban, tekanan, temperatur, kondisi coil, fan, dan setelan kontrol.
• Short cycling berulang. Start-stop terlalu sering dapat menunjukkan kapasitas, kontrol, sensor, atau minimum run time yang tidak selaras.
• Perbedaan suhu antararea. Masalah dapat berasal dari airflow dan layout, bukan hanya kapasitas total.
• Kapasitas berubah setelah ekspansi. Penambahan stok, shift, pintu, rak, atau suhu produk masuk dapat membuat basis desain lama tidak lagi berlaku.

Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan

Studi Kasus Ilustratif: Ruang Sama, Beban Berbeda

Kasus berikut bersifat ilustratif dan bukan proyek Dewa Salju Nusantara. Tujuannya menunjukkan bagaimana asumsi operasi dapat mengubah keputusan desain tanpa menggunakan angka kapasitas universal.

Masalah awal

Sebuah distributor merencanakan freezer room berdasarkan ukuran ruang dan kapasitas pallet. Penawaran awal memilih mesin dari perkiraan PK, tetapi tidak mencatat suhu produk masuk, laju penerimaan harian, waktu pull-down, atau frekuensi pintu.

Penyebab

Desain memperlakukan ruang sebagai holding room dengan produk yang sudah beku, padahal sebagian produk datang pada kondisi lebih hangat dan harus turun suhu dalam jadwal distribusi yang ketat. Loading puncak, infiltrasi pintu, serta operasi forklift juga tidak masuk ke basis perhitungan heat load.

Dampak

Pada skenario operasi sebenarnya, sistem berisiko membutuhkan waktu pemulihan lebih lama. Tim juga dapat salah menyimpulkan bahwa setpoint harus diturunkan atau refrigeran perlu ditambah, padahal persoalan utamanya adalah data desain yang tidak mewakili proses bisnis.

Proses evaluasi

Tim mengumpulkan data produk per batch, suhu masuk dan target, jadwal receiving, durasi pintu, jam kerja, konstruksi panel, kondisi sekitar, fan, lampu, serta defrost. Fungsi ruang kemudian dipisahkan antara penyimpanan dan kebutuhan pull-down, lalu perhitungan heat load untuk setiap komponen diperbarui.

Solusi

Spesifikasi sistem, kontrol, evaporator, dan pola loading diselaraskan dengan beban desain. SOP juga mengatur pembagian batch, pintu, penempatan produk, dan monitoring suhu sehingga sistem tidak dibebani oleh asumsi operasi yang berbeda dari rencana.

Hasil setelah perbaikan

Secara ilustratif, desain menjadi lebih dapat dipertanggungjawabkan karena setiap pilihan memiliki basis data. Keputusan investasi tidak lagi bertumpu pada ukuran ruang atau PK, dan tim memiliki parameter yang dapat diverifikasi saat commissioning serta operasi.

10 Tips Praktis Sebelum Menentukan Kapasitas

1. Pisahkan fungsi holding dan pull-down. Tentukan apakah ruang hanya mempertahankan suhu atau harus menurunkan suhu produk; ini mencegah proses yang berat dibebankan ke sistem penyimpanan.
2. Gunakan beban puncak yang realistis. Catat batch terbesar yang memang mungkin terjadi, bukan hanya rata-rata; ini mencegah kapasitas tertinggal pada jam kritis.
3. Verifikasi suhu produk masuk. Ukur dan dokumentasikan kondisi aktual dari supplier atau proses sebelumnya agar product load tidak didasarkan pada asumsi.
4. Catat pintu selama satu siklus operasi. Frekuensi dan durasi aktual membantu memperkirakan infiltrasi serta mencegah desain yang menganggap pintu selalu tertutup.
5. Periksa konstruksi ruang. Pastikan panel, lantai, sambungan, pintu, dan vapor barrier sesuai kondisi target untuk mengurangi beban transmisi dan risiko kondensasi.
6. Tentukan waktu pull-down. Target waktu memberi konteks pada kapasitas; tanpa target, hasil perhitungan tidak dapat dikaitkan dengan kebutuhan bisnis.
7. Bandingkan kapasitas pada rating yang sama. Gunakan refrigeran serta temperatur operasi yang sama saat menilai penawaran agar perbandingan tidak menyesatkan.
8. Rencanakan akses dan airflow. Sisakan ruang untuk air throw, return, drain, dan maintenance agar kapasitas terpasang dapat bekerja di lapangan.
9. Dokumentasikan asumsi. Daftar input memudahkan evaluasi ketika produk, volume, shift, atau jadwal berubah dan mencegah perdebatan tanpa data.
10. Siapkan commissioning. Tentukan parameter pemeriksaan sejak desain sehingga pull-down, suhu, kontrol, pintu, defrost, dan operasi dapat diverifikasi setelah instalasi.

Checklist Perhitungan Heat Load Cold Storage

Kesalahan Umum dalam Perhitungan Heat Load

Solusi Bertahap untuk Desain dan Fasilitas yang Sudah Beroperasi

Tahap 1: Pemeriksaan awal

Kumpulkan gambar ruang, spesifikasi panel, data produk, suhu masuk, target, waktu pull-down, jadwal pintu, occupancy, lampu, fan, defrost, dan kondisi sekitar. Untuk fasilitas aktif, ambil tren suhu dan catat aktivitas yang terjadi pada waktu penyimpangan.

Tahap 2: Perbaikan operasional

Perbaiki kebiasaan pintu, pembagian batch, loading, zona airflow, dan penempatan sensor sesuai SOP. Tindakan ini tidak menggantikan kapasitas yang kurang, tetapi membantu memisahkan beban akibat operasi dari masalah desain atau komponen.

Tahap 3: Pengukuran teknis

Bandingkan suhu udara dan produk pada beberapa titik, waktu pull-down, run time kompresor, status pintu, defrost, dan arus listrik sesuai prosedur. Tekanan refrigeran tidak dinilai sendirian; teknisi harus mempertimbangkan jenis refrigeran, temperatur, beban, superheat, subcooling, dan kondisi sistem.

Tahap 4: Pemeriksaan/perbaikan komponen

Periksa evaporator, fan, coil, frost, drain, controller, sensor, expansion device, kompresor, kondensor, piping, proteksi, dan suplai listrik. Perbaikan dilakukan setelah penyebab terkonfirmasi, bukan melalui charging refrigeran atau perubahan setting secara coba-coba.

Tahap 5: Evaluasi sistem

Lakukan perhitungan heat load ulang menggunakan data aktual, lalu bandingkan dengan kapasitas peralatan pada kondisi rating yang benar. Nilai pula airflow, pola partial load, kontrol kapasitas, serta apakah fungsi ruang telah berubah dari basis desain awal.

Tahap 6: Preventive maintenance / peningkatan sistem

Tetapkan jadwal cleaning, defrost review, pemeriksaan pintu dan gasket, kalibrasi alat ukur, pencatatan energi, serta review beban ketika produk atau operasi berubah. Bila kapasitas memang tidak sesuai, rencanakan peningkatan sistem secara terpadu agar satu komponen baru tidak menimbulkan bottleneck lain.

Standar dan Referensi Industri

ASHRAE TC 10.8 membahas metode perhitungan heat load dan lima komponen beban fasilitas. ASHRAE Handbook—Refrigeration menyediakan rujukan untuk refrigerated-facility loads. Danfoss dan Copeland juga menyediakan panduan aplikasi serta perangkat bantu sizing yang menggunakan kondisi operasi sebagai input, bukan sekadar ukuran ruangan.

FAQ Perhitungan Heat Load Cold Storage

Kesimpulan

Cold storage tidak seharusnya dibangun dari perkiraan volume, tonase, atau PK saja. Perhitungan heat load menghubungkan sumber panas dari bangunan, produk, pintu, orang, fan, defrost, dan pola operasi dengan kebutuhan kapasitas refrigerasi yang nyata.

Data produk dan proses memegang peran besar. Suhu masuk, massa per batch, waktu pull-down, frekuensi pintu, serta perubahan shift dapat membuat dua ruang berukuran sama membutuhkan desain yang berbeda. Karena itu, survey dan dokumentasi asumsi harus dilakukan sebelum spesifikasi peralatan ditetapkan.

Hasil perhitungan juga perlu diterjemahkan dengan benar. Kompresor, condensing unit, evaporator, expansion device, kontrol, piping, dan proteksi dipilih pada kondisi rating yang sesuai, lalu diverifikasi melalui commissioning. Mesin yang lebih besar tidak otomatis lebih aman, sebagaimana mesin kecil tidak selalu menjadi satu-satunya penyebab suhu tidak stabil.
