TXV Hunting Cold Storage: Penyebab dan Dampaknya

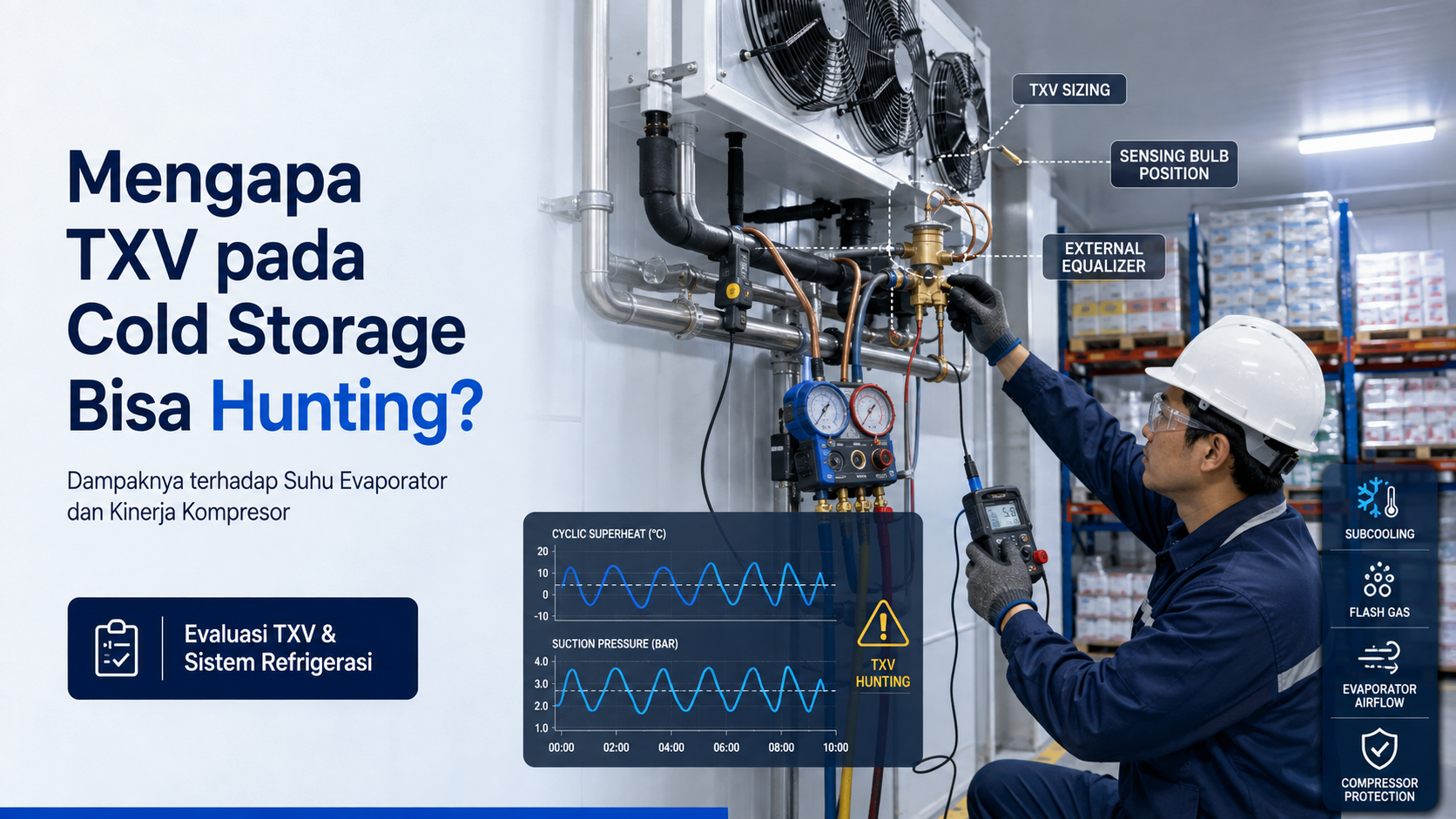

Mengapa TXV Hunting pada Cold Storage? Dampaknya terhadap Suhu Evaporator dan Kinerja Kompresor
TXV hunting adalah kondisi ketika thermostatic expansion valve terus bergerak membuka dan menutup secara berulang karena kontrol superheat tidak menemukan titik yang stabil. Pada cold storage, gejalanya sering terlihat sebagai suction pressure yang naik-turun, superheat berosilasi, temperatur evaporator berubah, dan suara aliran refrigeran yang tidak konsisten.
Gerakan TXV sendiri sebenarnya normal karena valve memang harus memodulasi aliran refrigeran sesuai beban evaporator. Masalah muncul ketika perubahan terlalu besar atau terlalu cepat sehingga evaporator bergantian mengalami overfeeding dan underfeeding. Parker Sporlan menjelaskan bahwa hunting dapat menurunkan kapasitas sistem, menimbulkan variasi tekanan evaporator, dan pada kondisi berat dapat menyebabkan floodback sesaat.
Bagi bisnis cold storage, hunting yang berulang dapat membuat suhu ruang lebih sulit stabil, memperpanjang waktu pull-down, mengurangi pemanfaatan permukaan evaporator, dan membebani kompresor dengan kondisi suction yang berubah-ubah. Karena itu, diagnosis tidak boleh hanya berdasarkan suara valve atau satu angka tekanan.
Jika Anda melihat pola superheat dan suction pressure terus berosilasi, lakukan pencatatan data terlebih dahulu sebelum mengubah setting TXV. Pemeriksaan posisi bulb, subcooling, beban evaporator, pressure drop, dan ukuran valve sering lebih penting daripada langsung mengganti komponen. Untuk informasi teknis, troubleshooting, dan panduan lengkap, Anda dapat mengunjungi berita cold storage kami. Untuk kasus berulang, konsultasi teknisi dapat membantu mengidentifikasi akar masalah tanpa menimbulkan risiko floodback atau evaporator starved.
Daftar Isi
Apa Itu TXV dan Apa yang Dimaksud Hunting?
Thermostatic expansion valve atau TXV mengatur jumlah refrigeran cair yang masuk ke evaporator berdasarkan superheat pada outlet evaporator. Danfoss menjelaskan bahwa TXV membaca temperatur outlet dan tekanan evaporator, lalu menyesuaikan bukaan agar refrigeran dapat menguap secara efektif tanpa mengirim cairan kembali ke kompresor.
Secara mekanis, TXV bekerja dari keseimbangan tiga gaya utama: tekanan sensing bulb yang cenderung membuka valve, serta tekanan evaporator dan gaya spring yang cenderung menutup valve. Ketika superheat naik, temperatur bulb meningkat dan valve membuka lebih besar. Ketika superheat turun, valve mengurangi aliran.
TXV hunting terjadi ketika respons tersebut tidak berhenti pada rentang stabil, tetapi terus melewati titik target. Valve membuka terlalu jauh, superheat kemudian jatuh; valve menutup berlebihan, superheat lalu naik; siklus ini berulang. Polanya dapat terlihat pada trend suction pressure dan suction line temperature.
Hunting ringan tidak selalu berarti komponen rusak. Sistem dengan perubahan beban cepat dapat menunjukkan modulasi yang lebih aktif. Diagnosis baru menjadi penting ketika amplitudo fluktuasi besar, berlangsung terus pada kondisi beban stabil, mengurangi kapasitas, atau memunculkan floodback.
Mengapa TXV Penting bagi Operasional Cold Storage?
Di sistem direct expansion, TXV menentukan seberapa baik evaporator terisi refrigeran. Valve yang terlalu tertutup membuat sebagian permukaan evaporator tidak aktif dan kapasitas turun. Valve yang terlalu terbuka dapat menurunkan superheat hingga refrigeran cair mendekati atau mencapai suction line.
Kontrol yang stabil membantu mencegah TXV hunting sekaligus menjaga temperatur evaporasi, pola frost, dan suction condition lebih konsisten. Hal ini penting pada freezer room karena perubahan temperatur evaporator dapat memengaruhi coil TD, waktu pull-down, pembentukan frost, durasi kerja kompresor, serta kestabilan suhu ruang.
TXV juga berhubungan langsung dengan perlindungan kompresor. Danfoss menyebut fungsi TXV sebagai pengendali injeksi refrigeran dan penjaga superheat agar kompresor menerima refrigeran dalam fase vapor. Dengan demikian, hunting yang berat perlu dilihat bukan hanya sebagai masalah valve, tetapi sebagai masalah keseimbangan keseluruhan sistem.

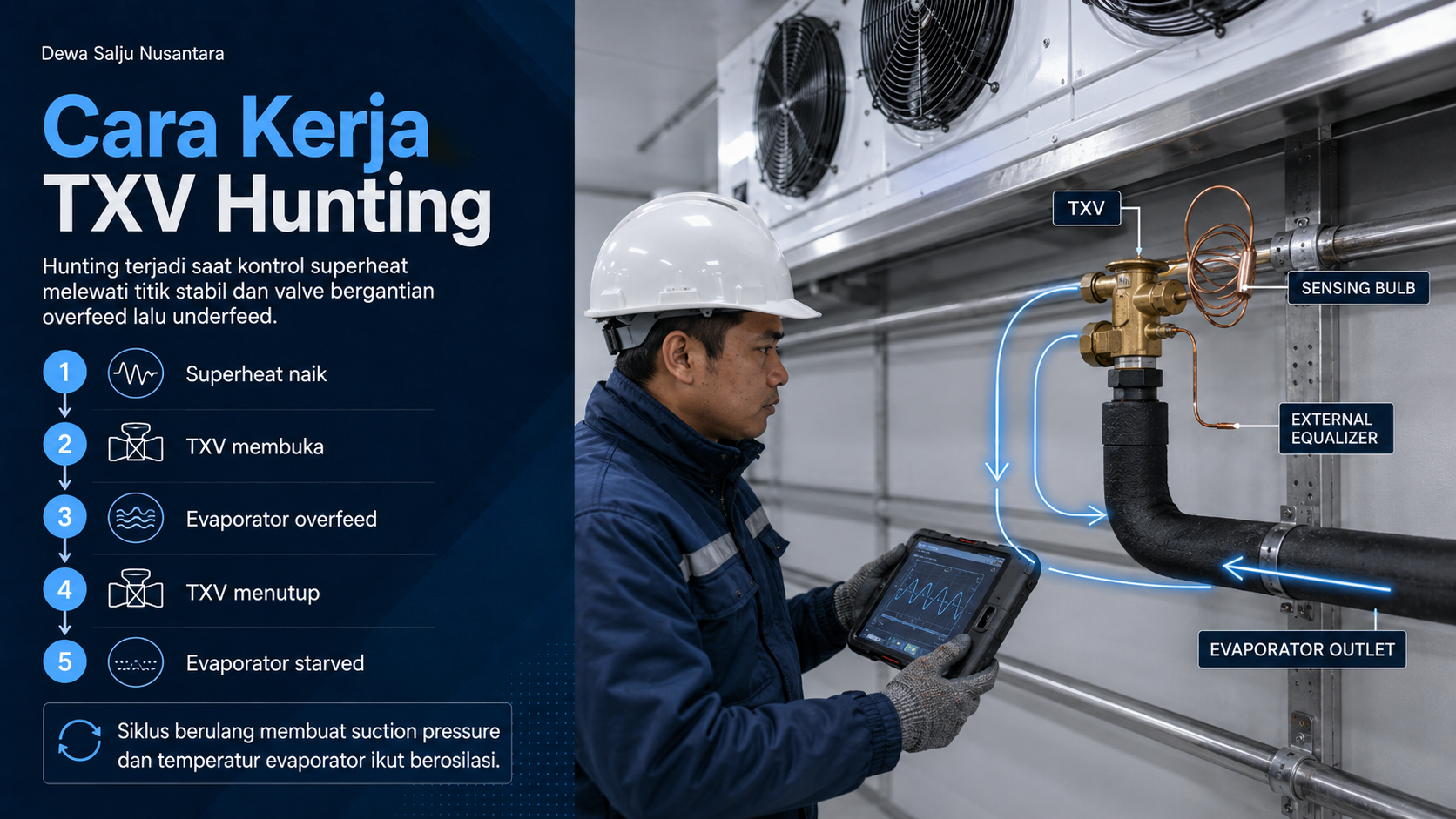

Bagaimana TXV Hunting Terjadi?
Bayangkan evaporator pada kondisi beban stabil. Ketika beban naik, refrigeran menguap lebih cepat dan superheat di outlet meningkat. Bulb menjadi lebih hangat, tekanan bulb bertambah, dan valve membuka untuk memasukkan lebih banyak refrigeran.
Pada valve yang sizing dan responsnya sesuai, tambahan refrigeran menurunkan superheat secara bertahap sampai mendekati titik kontrol. Sebaliknya, TXV hunting lebih mudah muncul ketika perubahan flow terlalu besar dibanding perubahan beban. Namun, jika valve terlalu besar atau sistem memiliki delay termal dan tekanan yang tinggi, bukaan kecil dapat menghasilkan perubahan flow yang terlalu besar. Evaporator kemudian overfeed.
Saat superheat turun tajam, bulb mendingin dan valve menutup. Jika penutupan kembali terlalu besar, evaporator menjadi starved, superheat melonjak, lalu valve kembali membuka. Ini menghasilkan siklus overfeed-underfeed yang dikenal sebagai TXV hunting.
Parker Sporlan mencatat bahwa besarnya hunting dipengaruhi desain evaporator, piping suction di lokasi sensing bulb, dan variasi heat load. Mereka juga menekankan bahwa TXV memiliki batas kemampuan modulasi pada kondisi part-load yang sangat rendah. Karena itu, hunting sering muncul ketika kapasitas sistem jauh lebih kecil dari kondisi desain.
Penyebab TXV Hunting pada Cold Storage
| Faktor | Penjelasan | Dampak Jika Diabaikan |
|---|---|---|
| TXV atau orifice terlalu besar | Kapasitas valve terlalu besar terhadap beban aktual sehingga perubahan bukaan kecil menghasilkan perubahan refrigerant flow yang besar. | Superheat berosilasi, overfeed dan underfeed bergantian, risiko floodback meningkat. |
| Beban evaporator terlalu rendah | Saat part-load, kapasitas minimum yang dapat dikontrol valve mungkin masih terlalu besar. | Valve sulit menemukan posisi stabil dan suction pressure naik-turun. |
| Sensing bulb kurang kontak | Bulb longgar, tidak terpasang pada pipa bersih, tidak diisolasi, atau berada di posisi yang dipengaruhi oil/refrigerant stratification. | Bulb membaca temperatur yang tidak mewakili outlet evaporator. |
| Lokasi bulb tidak tepat | Bulb terlalu dekat dengan distributor, accumulator, heat source, atau berada pada posisi pipa yang tidak direkomendasikan. | Respons valve terlambat atau terlalu sensitif. |
| External equalizer bermasalah | Equalizer tersumbat, tertekuk, terhubung pada titik salah, atau valve internal equalizer dipakai pada pressure drop evaporator yang besar. | Tekanan yang diterima diaphragm tidak mewakili tekanan outlet evaporator. |
| Subcooling rendah / flash gas | Liquid refrigerant sebagian menguap sebelum masuk port TXV akibat pressure drop atau heat gain. | Feed tidak stabil dan kapasitas valve berubah-ubah. |
| Head pressure berubah cepat | Fan cycling atau condensing pressure yang tidak stabil mengubah pressure drop melintasi valve. | Flow TXV berubah meski posisi valve tidak banyak berubah. |
| Superheat setting terlalu rendah | Valve bekerja terlalu dekat dengan kondisi overfeed sehingga sedikit perubahan beban dapat mendorong superheat menuju nol. | Hunting membesar dan floodback lebih mungkin terjadi. |
| Evaporator airflow tidak stabil | Fan bermasalah, frost tidak merata, filter/coil kotor, atau pola loading berubah. | Heat load di coil berubah dan TXV terus mengejar kondisi yang berpindah. |
| Distributor atau nozzle tidak sesuai | Pressure drop dan distribusi refrigeran antar circuit tidak seimbang. | Sebagian circuit overfeed, sebagian starved, pembacaan outlet menjadi tidak stabil. |
| Refrigeran atau charge tidak sesuai | Jenis refrigeran, charge, atau retrofit mengubah kapasitas valve dan pressure-temperature relationship. | Sizing lama tidak lagi sesuai dan kontrol dapat tidak stabil. |
| Kontaminasi atau mekanisme valve seret | Debris, moisture, atau kerusakan mekanis membuat pin/seat tidak bergerak mulus. | Bukaan tidak mengikuti sinyal bulb secara konsisten. |
Parameter yang Perlu Diperhatikan Saat Mendiagnosis TXV Hunting
- Superheat evaporator. Ukur temperatur suction line dan saturated suction temperature pada lokasi sensing bulb. Trend superheat lebih penting daripada satu angka sesaat.
- Suction pressure. Fluktuasi tekanan yang periodik dapat mendukung indikasi hunting, tetapi harus dibandingkan dengan perubahan beban, fan, defrost, dan compressor unloading.
- Subcooling di liquid line. Subcooling yang terlalu rendah dapat memunculkan flash gas sebelum TXV sehingga feed tidak stabil.
- Condensing pressure. Perubahan head pressure mengubah pressure differential melintasi valve dan dapat memengaruhi kapasitas flow.
- Temperatur ruang dan load. Hunting yang hanya terjadi menjelang setpoint dapat terkait part-load, bukan kerusakan valve.
- Frost pattern evaporator. Pola frost membantu melihat apakah coil starved, overfeed, atau memiliki distribusi yang tidak merata.
- Posisi sensing bulb dan equalizer. Kondisi mekanis dan titik pemasangan harus diverifikasi sebelum setting diubah.
- Trend kompresor. Catat suction temperature, compressor cycling, current, discharge temperature, dan alarm yang muncul bersamaan.
Tanda-Tanda TXV Hunting
Superheat Naik-Turun Secara Periodik
Ini merupakan indikator paling khas. Superheat dapat turun ketika valve overfeed, lalu naik kembali ketika valve menutup. Namun, pola harus diambil pada kondisi yang cukup stabil. Perubahan beban mendadak dapat menghasilkan fluktuasi yang wajar.
Suction Pressure dan Suhu Evaporator Berosilasi
Pada sistem satu evaporator, hunting dapat terlihat sebagai perubahan evaporating pressure yang cukup jelas. Karena pressure dan saturation temperature saling terkait, suhu evaporator ikut bergerak sehingga kapasitas coil tidak konsisten.
Frost Pattern Berubah atau Tidak Merata
Evaporator yang bergantian starved dan overfeed dapat menunjukkan pola frost yang berubah. Pemeriksaan visual harus dilakukan bersama data tekanan dan temperatur karena frosting juga dipengaruhi airflow, kelembapan, dan defrost.
Kompresor Mengalami Kondisi Suction yang Tidak Stabil
Kompresor menerima perubahan density dan temperature refrigerant pada suction. Hunting berat dapat membuat superheat sesekali terlalu rendah sehingga floodback menjadi mungkin.
Dampak TXV Hunting terhadap Suhu Evaporator dan Kinerja Kompresor
TXV hunting membuat refrigerant feed tidak konsisten. Saat valve menutup terlalu jauh, evaporator starved dan sebagian permukaan coil tidak digunakan optimal. Evaporating pressure dapat turun, superheat naik, dan kapasitas pendinginan menurun.
Saat valve membuka berlebihan, evaporator menerima refrigeran lebih banyak daripada yang dapat diuapkan pada saat itu. Superheat turun dan evaporating pressure dapat naik. Jika kondisi berat berlanjut sampai liquid refrigerant keluar evaporator, risiko floodback ke kompresor meningkat.
Parker Sporlan secara eksplisit mengaitkan hunting dengan penurunan total system capacity serta variasi evaporator pressure, dan menyebut floodback dapat terjadi bila hunting parah. Copeland juga memperingatkan bahwa expansion valve yang oversized dapat menghasilkan hunting dan refrigerant floodback.
Dari sisi bisnis, efeknya dapat berupa waktu pull-down lebih lama, temperatur ruang lebih sulit stabil, compressor run time bertambah, serta konsumsi energi per unit pendinginan memburuk. Karena itu, hunting yang konsisten perlu ditangani sebagai masalah sistem, bukan sekadar suara atau gerakan valve.
Cara Memeriksa TXV Hunting secara Sistematis
- Pastikan sistem berada pada kondisi operasi yang dapat dibandingkan. Catat apakah ruang sedang pull-down, mendekati setpoint, setelah defrost, atau pada part-load.
- Verifikasi refrigeran dan model TXV. Cocokkan valve, orifice, thermostatic charge, kapasitas, dan rentang temperatur dengan data produsen.
- Ukur suction pressure dan suction line temperature pada lokasi sensing bulb. Hitung superheat dengan pressure-temperature data refrigeran yang benar.
- Trend data beberapa menit sampai pola terlihat. TXV hunting biasanya menunjukkan osilasi berulang, bukan sekadar satu perubahan akibat pintu terbuka atau fan start.
- Periksa sensing bulb. Pastikan kontak termal baik, clamp kuat, pipa bersih, posisi sesuai rekomendasi, dan insulation bulb memadai.
- Periksa external equalizer bila digunakan. Pastikan jalur tidak tersumbat atau tertekuk dan titik sambung merepresentasikan tekanan outlet evaporator.
- Ukur subcooling dan kondisi liquid line. Periksa kemungkinan flash gas, pressure drop, filter drier restriction, solenoid, atau heat gain.
- Periksa evaporator airflow, fan, frost, defrost, dan distributor. Load yang tidak stabil dapat membuat valve terlihat hunting meskipun akar masalah berada di coil.
- Periksa condensing pressure dan head pressure control. Fan cycling yang agresif dapat mengubah differential pressure valve dan mengganggu stabilitas flow.
- Bandingkan dengan kapasitas aktual. Jika hunting terutama muncul pada beban sangat rendah, evaluasi sizing TXV/orifice serta rangeability pada part-load.
Peralatan Pendukung Diagnosis
| Peralatan | Fungsi | Keterbatasan |
|---|---|---|
| Temperature clamp / contact probe | Mengukur suction line temperature di lokasi bulb. | Harus menempel baik dan diisolasi dari udara sekitar. |
| Digital manifold / pressure transducer | Membaca suction dan discharge pressure serta membantu menghitung saturation temperature. | Jenis refrigeran harus dipilih benar. |
| Data logger | Melihat pola periodik superheat, pressure, dan temperatur. | Sensor harus dikalibrasi dan timestamp konsisten. |
| Sight glass | Membantu melihat kondisi liquid line. | Tidak boleh menjadi satu-satunya dasar untuk menambah refrigeran. |
| Thermal camera | Screening distribusi temperatur coil dan suction line. | Emissivity permukaan dapat memengaruhi pembacaan. |
| Manufacturer selection software | Membandingkan kapasitas TXV/orifice dengan refrigeran, evaporating temperature, condensing condition, dan subcooling. | Gunakan data operating condition yang benar. |
Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan
| Aspek | Kondisi Kurang Ideal | Kondisi yang Direkomendasikan |
|---|---|---|
| Sizing TXV | Valve/orifice dipilih berdasarkan kapasitas nominal saja. | Gunakan refrigeran, evaporating temperature, pressure drop, subcooling, dan minimum load. |
| Sensing bulb | Longgar, tidak diisolasi, atau lokasi asal-asalan. | Pasang sesuai panduan pada pipa bersih dengan kontak termal baik. |
| Equalizer | Titik sambung tidak mewakili outlet evaporator. | Gunakan external equalizer bila pressure drop evaporator/distributor memerlukannya. |
| Superheat | Setting diubah setiap melihat suction pressure berubah. | Trend superheat dan evaluasi seluruh sistem sebelum adjustment. |
| Liquid line | Sight glass berbuih langsung dianggap kurang refrigeran. | Periksa subcooling, restriction, pressure drop, dan charge secara menyeluruh. |
| Part-load | Hunting dianggap valve rusak. | Evaluasi minimum load, compressor staging, dan rangeability TXV. |
| Head pressure | Fan condenser sering cycling tanpa evaluasi. | Jaga condensing pressure cukup stabil sesuai desain. |
| Maintenance | TXV diganti sebelum bulb, filter drier, distributor, dan airflow dicek. | Lakukan diagnosis sistematis dan root-cause analysis. |
Studi Kasus Ilustratif: Freezer Room Distributor Seafood
Masalah Awal
Kasus berikut merupakan ilustrasi. Sebuah freezer room distributor seafood menunjukkan suction pressure yang naik-turun setiap beberapa menit saat ruang sudah mendekati setpoint. Operator juga melihat superheat berubah lebar dan frost pada evaporator tidak konsisten.
Penyebab
Hasil pemeriksaan menemukan TXV berkapasitas besar untuk beban aktual setelah kapasitas produk menurun, sehingga TXV hunting lebih mudah terjadi pada part-load. Sensing bulb kurang terisolasi, sementara fan condenser melakukan cycling sehingga head pressure berubah cukup cepat. Ketiga faktor tersebut memperbesar TXV hunting.
Dampak
Temperatur evaporator ikut berosilasi, waktu compressor run menjadi tidak konsisten, dan sesekali superheat turun sangat rendah. Operator sempat mengira refrigeran kurang karena sight glass berubah pada kondisi tertentu.
Proses Evaluasi
Tim mencatat suction pressure, suction temperature, subcooling, condensing pressure, dan room load. Posisi bulb diperbaiki, insulation bulb dipasang kembali, dan head pressure control diverifikasi. Kapasitas valve kemudian dibandingkan dengan kondisi minimum load.
Solusi
Orifice disesuaikan berdasarkan selection data produsen, bukan hanya ukuran lama. Superheat tidak diubah sampai sistem mencapai kondisi stabil. Setelah itu, trend diambil kembali untuk memastikan valve dapat memodulasi tanpa osilasi besar.
Hasil Setelah Perbaikan
Dalam ilustrasi ini, perubahan superheat menjadi lebih kecil, evaporating pressure lebih stabil, dan kompresor tidak lagi menerima perubahan suction condition yang tajam. Hasil tersebut berasal dari kombinasi sizing, pemasangan bulb, dan stabilitas sistem.
Tips Praktis Mencegah TXV Hunting
- Simpan baseline operasi. Catat superheat, subcooling, suction pressure, condensing pressure, dan room load saat sistem bekerja normal agar pola TXV hunting lebih mudah dikenali.
- Pilih TXV berdasarkan kondisi nyata. Gunakan minimum dan maksimum load, refrigeran, pressure drop, serta subcooling, bukan hanya kapasitas nominal evaporator.
- Periksa sensing bulb setiap maintenance. Clamp yang longgar atau insulation rusak dapat membuat feedback ke valve tidak akurat.
- Jaga liquid line tetap penuh cairan. Flash gas sebelum valve mengubah kapasitas TXV dan membuat feed tidak stabil.
- Periksa filter drier dan solenoid. Restriction dapat menurunkan liquid pressure dan memunculkan gejala yang menyerupai sizing salah.
- Stabilkan head pressure. Condenser fan control yang terlalu agresif dapat mengubah differential pressure melintasi TXV.
- Evaluasi part-load. Sistem dengan kapasitas kompresor yang turun jauh perlu TXV yang tetap dapat mengontrol pada minimum load.
- Jaga airflow evaporator. Fan, frost, defrost, dan pola tumpukan produk memengaruhi heat load yang dibaca TXV.
- Jangan mengubah superheat terlalu cepat. Setiap adjustment membutuhkan waktu untuk menunjukkan respons yang stabil dan harus mengikuti panduan produsen.
- Gunakan external equalizer bila diperlukan. Distributor atau evaporator dengan pressure drop tinggi dapat menghasilkan control error bila pressure sensing salah.
- Verifikasi setelah retrofit refrigeran. Perubahan refrigeran dapat mengubah kapasitas valve, pressure-temperature curve, dan kebutuhan orifice.
- Masukkan trend TXV ke preventive maintenance. Data historis membantu membedakan hunting dari perubahan beban biasa.

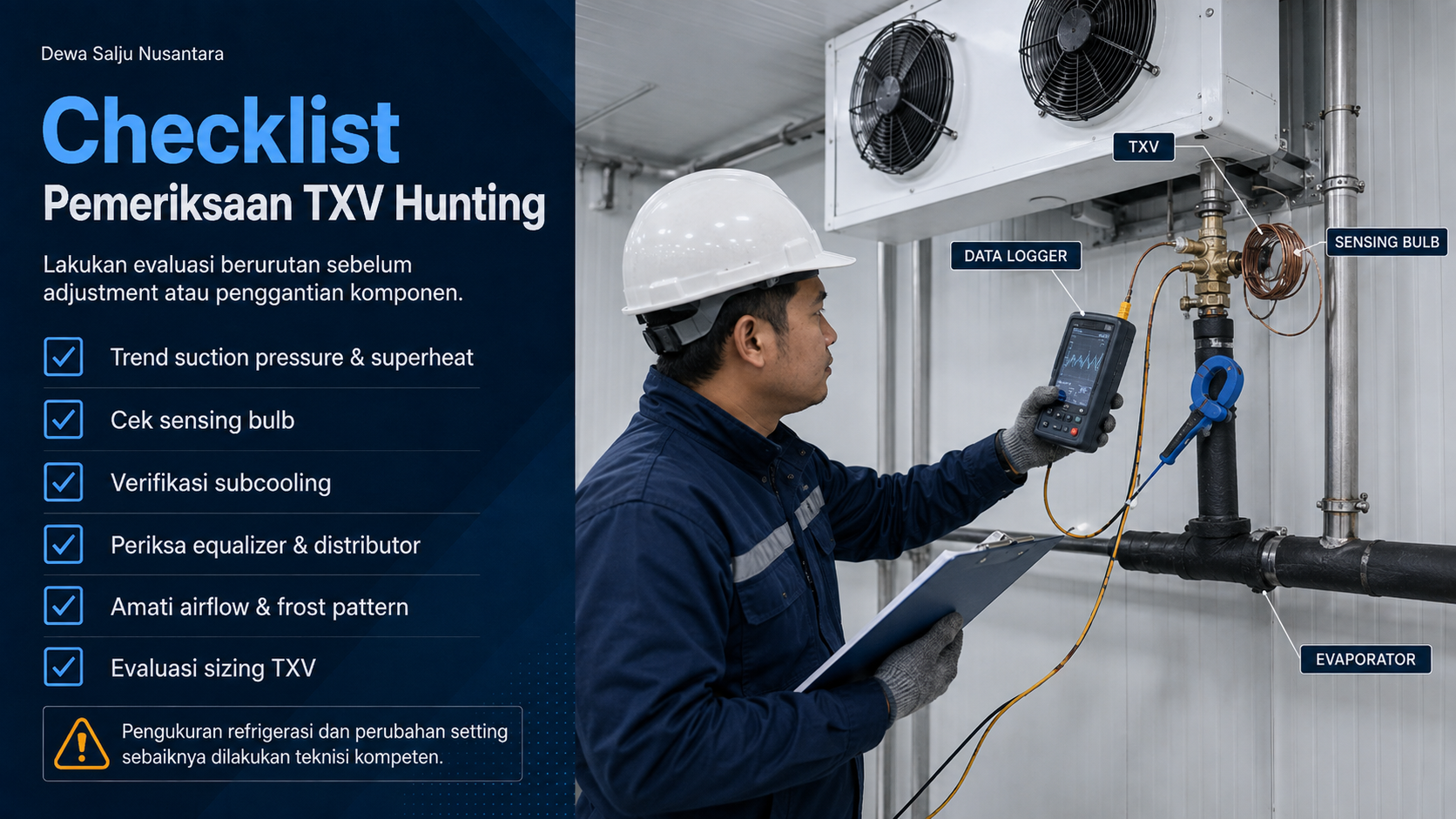

Checklist Pemeriksaan TXV Hunting
| Item Checklist | Tujuan Pemeriksaan | Status |
|---|---|---|
| Model TXV dan orifice teridentifikasi | Memastikan kapasitas dan refrigeran sesuai. | Baik / Perlu Dicek / Perlu Perbaikan |
| Refrigeran terkonfirmasi | Menjamin pressure-temperature data dan thermostatic charge tepat. | Baik / Perlu Dicek / Perlu Perbaikan |
| Superheat ditrend pada kondisi stabil | Membedakan hunting dari transient load. | Baik / Perlu Dicek / Perlu Perbaikan |
| Suction pressure ditrend | Menilai osilasi evaporating pressure. | Baik / Perlu Dicek / Perlu Perbaikan |
| Subcooling tersedia | Memastikan liquid refrigerant mencapai TXV. | Baik / Perlu Dicek / Perlu Perbaikan |
| Sensing bulb terpasang kuat | Memberi feedback temperatur yang representatif. | Baik / Perlu Dicek / Perlu Perbaikan |
| Bulb diisolasi dengan baik | Mengurangi pengaruh udara sekitar. | Baik / Perlu Dicek / Perlu Perbaikan |
| External equalizer tidak tersumbat | Memastikan diaphragm membaca tekanan outlet. | Baik / Perlu Dicek / Perlu Perbaikan |
| Filter drier tidak restriction | Menjaga pressure dan liquid flow stabil. | Baik / Perlu Dicek / Perlu Perbaikan |
| Evaporator airflow normal | Menjaga heat load coil konsisten. | Baik / Perlu Dicek / Perlu Perbaikan |
| Defrost bekerja sesuai desain | Mencegah frost mengubah distribusi beban. | Baik / Perlu Dicek / Perlu Perbaikan |
| Condensing pressure stabil | Menjaga differential pressure TXV lebih konsisten. | Baik / Perlu Dicek / Perlu Perbaikan |
| Sizing minimum load diperiksa | Menilai kemampuan valve pada part-load. | Baik / Perlu Dicek / Perlu Perbaikan |
| Trend kompresor tersedia | Menilai dampak hunting pada suction dan alarm. | Baik / Perlu Dicek / Perlu Perbaikan |
Kesalahan Umum Saat Menangani TXV Hunting
| Kesalahan Umum | Dampak | Solusi |
|---|---|---|
| Langsung memutar adjustment TXV | Akar masalah seperti flash gas atau bulb salah tidak terselesaikan. | Trend data dan periksa sistem terlebih dahulu. |
| Menganggap semua fluktuasi sebagai hunting | Komponen dapat diganti tanpa perlu. | Bedakan transient load, defrost, fan cycling, dan hunting berulang. |
| Memilih valve berdasarkan tonase saja | Valve dapat oversized pada kondisi aktual. | Gunakan selection data lengkap termasuk minimum load. |
| Mengabaikan sensing bulb | Feedback temperatur tidak akurat. | Periksa posisi, clamp, permukaan pipa, dan insulation. |
| Mengabaikan equalizer | Pressure yang dibaca valve tidak mewakili outlet evaporator. | Verifikasi jalur dan titik sambung external equalizer. |
| Menambah refrigeran karena sight glass berbuih | Overcharge dan head pressure dapat meningkat. | Evaluasi subcooling, restriction, load, dan receiver. |
| Menurunkan superheat berlebihan | Risiko liquid return dan floodback meningkat. | Ikuti nilai dan prosedur produsen. |
| Mengganti TXV tanpa memeriksa head pressure | Valve baru tetap tidak stabil. | Periksa condenser control dan pressure differential. |
| Mengabaikan part-load | Hunting muncul kembali saat ruang mendekati setpoint. | Evaluasi rangeability valve dan capacity modulation. |
| Mendiagnosis hanya dari tekanan | Kesimpulan dapat salah. | Gabungkan pressure, temperature, superheat, subcooling, dan kondisi beban. |
Solusi yang Direkomendasikan
Tahap 1: Pemeriksaan Awal
Catat kapan hunting muncul: saat pull-down, mendekati setpoint, setelah defrost, atau pada load tertentu. Verifikasi alarm, frost pattern, fan, dan stabilitas suction pressure. Hindari adjustment sebelum kondisi dasar diketahui.
Tahap 2: Perbaikan Operasional
Pastikan airflow evaporator tidak terhalang, fan bekerja, defrost selesai dengan baik, dan pola loading tidak menutup aliran udara. Periksa juga apakah condenser fan cycling membuat head pressure berubah terlalu cepat.
Tahap 3: Pengukuran Teknis
Ukur superheat dan subcooling dengan refrigeran yang benar, trend suction serta condensing pressure, dan dokumentasikan minimum load. Data ini menentukan apakah masalah berasal dari feeding, liquid quality, pressure drop, atau sizing.
Tahap 4: Pemeriksaan atau Perbaikan Komponen
Periksa sensing bulb, equalizer, filter drier, solenoid, distributor, nozzle, dan mekanisme TXV. Jika komponen rusak atau sizing tidak sesuai, pilih pengganti berdasarkan data aplikasi dan selection guide produsen.
Tahap 5: Evaluasi Sistem
Jika hunting muncul terutama pada part-load, evaluasi kapasitas kompresor, unloading, variable speed, head pressure control, dan minimum controllable load TXV. Pada sistem dengan range beban sangat lebar, desain kontrol perlu dinilai sebagai satu kesatuan.
Tahap 6: Preventive Maintenance dan Peningkatan Sistem
Masukkan trend TXV hunting, superheat, subcooling, posisi bulb, kondisi filter drier, dan stability check ke jadwal maintenance. Sistem yang berubah karena retrofit refrigeran, penambahan evaporator, atau perubahan kapasitas harus dinilai ulang.
Jika kondisi ini sering terjadi pada fasilitas penyimpanan dingin Anda, lakukan evaluasi bersama tim profesional agar penyebabnya dapat diketahui sebelum menimbulkan kerugian yang lebih besar. Dewa Salju Nusantara dapat membantu pemeriksaan teknis, survey, service, dan maintenance sistem refrigerasi sesuai kondisi operasional.
Tabel Ringkasan
| Aspek | Poin Penting | Manfaat untuk Bisnis |
|---|---|---|
| Superheat | Harus stabil dalam rentang aplikasi, bukan sekadar serendah mungkin. | Evaporator aktif tanpa meningkatkan risiko floodback. |
| Sizing TXV | Sesuaikan dengan refrigeran, pressure drop, subcooling, dan minimum load. | Kontrol lebih stabil pada berbagai kondisi beban. |
| Sensing bulb | Posisi dan kontak termal harus benar. | Valve menerima feedback outlet evaporator yang akurat. |
| Equalizer | Gunakan dan pasang sesuai pressure drop sistem. | Tekanan kontrol lebih representatif. |
| Liquid line | Jaga subcooling dan hindari flash gas atau restriction. | Refrigerant feed lebih konsisten. |
| Head pressure | Hindari fluktuasi besar yang tidak diperlukan. | Differential pressure TXV lebih stabil. |
| Evaporator | Airflow, frost, defrost, dan distributor harus normal. | Heat load dan distribusi refrigeran lebih merata. |
| Kompresor | Pantau suction condition dan floodback risk. | Reliabilitas dan efisiensi lebih terjaga. |
Standar dan Referensi Industri yang Relevan
Tidak ada satu angka hunting atau superheat yang berlaku universal untuk semua TXV dan cold storage. Acuan utama tetap data produsen valve, evaporator, kompresor, refrigeran, serta kondisi desain. Referensi berikut membantu memahami prinsip dan metode evaluasi.
| Referensi | Kegunaan dalam Artikel |
|---|---|
| Parker Sporlan Bulletin 10-9: Thermostatic Expansion Valves | Menjelaskan operasi TEV, superheat, equalizer, sizing, part-load, faktor hunting, dan dampak severe hunting. |
| Danfoss: How Thermostatic Expansion Valves Work | Menjelaskan bulb pressure, spring pressure, evaporator pressure, dan internal/external equalization. |
| Danfoss: Dimensioning of Refrigeration Components – Thermostatic Expansion Valves | Menjelaskan selection berdasarkan refrigeran, superheat, subcooling, dan operating condition. |
| Danfoss TXV Product and Troubleshooting Resources | Referensi pemilihan valve, adjustment, dan troubleshooting komponen. |
| Copeland Application Engineering Bulletins | Menjelaskan hubungan valve sizing, hunting, floodback, dan kebutuhan mengikuti rekomendasi kompresor. |
| ASHRAE Handbook – Refrigeration | Rujukan umum tentang komponen, sistem refrigerasi, evaporator, controls, dan praktik desain. |
| ISO 5149 Series | Kerangka keselamatan sistem refrigerasi saat pekerjaan melibatkan refrigeran dan sistem bertekanan. |
Kesimpulan
TXV hunting bukan sekadar valve yang bergerak terlalu aktif. Kondisi ini menunjukkan loop kontrol superheat tidak stabil sehingga evaporator bergantian overfeed dan underfeed. Penyebabnya dapat berasal dari sizing yang terlalu besar, beban rendah, sensing bulb, external equalizer, liquid line, head pressure, airflow evaporator, atau kombinasi beberapa faktor.
Dampak utama terlihat pada superheat, suction pressure, temperatur evaporator, dan kapasitas pendinginan. Jika TXV hunting berat, floodback dapat terjadi dan kompresor menerima suction condition yang tidak ideal. Karena itu, troubleshooting harus menggunakan trend pressure dan temperature, bukan satu pembacaan sesaat.
Perbaikan TXV hunting yang efektif dimulai dari verifikasi pemasangan, operating condition, subcooling, airflow, pressure drop, dan sizing TXV. Adjustment superheat atau penggantian valve sebaiknya menjadi bagian dari diagnosis, bukan tindakan pertama.
Dewa Salju Nusantara siap membantu kebutuhan konsultasi, survey lokasi, pembuatan, penyewaan, service, dan maintenance cold storage serta ruang pendingin sesuai kebutuhan bisnis Anda.
FAQ SEO
Apa itu TXV hunting?
TXV hunting adalah kondisi ketika thermostatic expansion valve terus membuka dan menutup karena superheat tidak stabil. Akibatnya, refrigerant feed, suction pressure, dan temperatur evaporator dapat berosilasi.
Mengapa TXV hunting terjadi pada cold storage?
Penyebabnya dapat berupa TXV oversized, part-load terlalu rendah, sensing bulb bermasalah, external equalizer salah, subcooling rendah, flash gas, head pressure berubah, atau evaporator airflow tidak stabil.
Apa fungsi TXV pada cold storage?
TXV mengatur aliran refrigeran cair ke evaporator berdasarkan superheat. Tujuannya menjaga evaporator terisi secara efektif sambil mengurangi risiko liquid refrigerant kembali ke kompresor.
Apa tanda paling umum TXV hunting?
Tanda yang sering terlihat adalah superheat naik-turun secara periodik bersama suction pressure. Namun diagnosis harus mempertimbangkan load, defrost, airflow, dan condensing pressure.
Apakah TXV hunting membuat suhu evaporator tidak stabil?
Ya, hunting dapat membuat evaporating pressure berosilasi sehingga saturated evaporating temperature ikut berubah. Dampaknya dapat terlihat pada kapasitas coil dan stabilitas suhu ruang.
Apakah TXV hunting berbahaya untuk kompresor?
Hunting ringan belum tentu merusak kompresor. Namun hunting berat dapat menurunkan superheat sampai terjadi floodback sesaat, sehingga risiko liquid return dan masalah pelumasan meningkat.
Apakah TXV yang terlalu besar bisa menyebabkan hunting?
Bisa. Valve atau orifice oversized menghasilkan perubahan flow yang terlalu besar untuk perubahan bukaan kecil, terutama pada part-load. Copeland dan Parker Sporlan sama-sama mengaitkan oversizing dengan hunting.
Bagaimana cara memeriksa TXV hunting?
Trend suction pressure dan suction line temperature, lalu hitung superheat pada lokasi bulb. Verifikasi subcooling, head pressure, bulb, equalizer, airflow evaporator, serta sizing valve sebelum adjustment.
Kapan TXV perlu diganti?
TXV perlu dipertimbangkan untuk diganti jika sizing salah, mekanisme rusak, thermostatic element bermasalah, atau valve tidak dapat dikembalikan ke kontrol stabil setelah akar masalah lain diperbaiki.
Berapa sering TXV perlu diperiksa?
Pemeriksaan visual bulb, equalizer, frost pattern, dan trend superheat dapat dimasukkan ke preventive maintenance. Frekuensinya disesuaikan dengan jam operasi, riwayat gangguan, dan tingkat kritikal fasilitas.
Apakah setting superheat boleh diubah sendiri?
Perubahan setting memengaruhi risiko overfeed dan floodback. Adjustment sebaiknya dilakukan teknisi kompeten dengan data pressure-temperature dan mengikuti prosedur produsen.
Apakah memperbaiki TXV hunting dapat menghemat biaya?
Kontrol refrigerant feed yang lebih stabil dapat meningkatkan pemanfaatan evaporator, mengurangi trip, dan membantu menjaga waktu operasi kompresor lebih wajar. Besarnya penghematan tetap bergantung pada akar masalah dan kondisi sistem.
