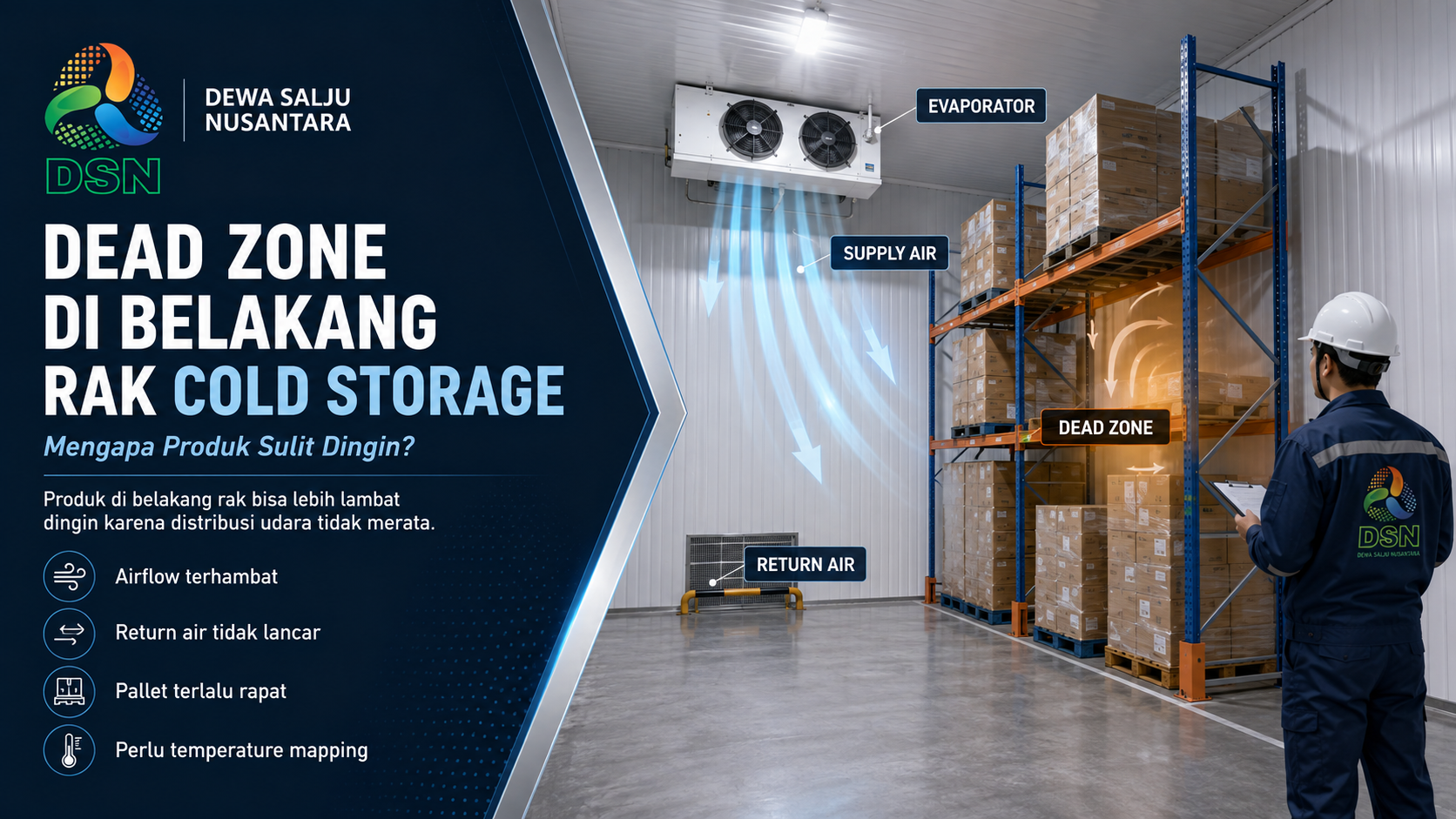

Jawaban Singkat: Mengapa Dead Zone Cold Storage Membuat Produk di Belakang Rak Sulit Dingin?

Produk sulit dingin karena udara dari evaporator tidak selalu menjangkau seluruh permukaan produk dengan kecepatan dan pola yang sama. Rak yang terlalu rapat terhadap dinding, pallet yang penuh tanpa celah, karton yang menonjol, lorong return air yang tertutup, atau hembusan yang langsung kembali ke evaporator dapat membentuk dead zone cold storage.

Area tersebut tidak benar-benar tanpa udara, tetapi pertukaran udaranya terlalu lemah untuk membawa panas keluar dari produk secara efektif. Produk dengan massa besar, kemasan rapat, dan suhu awal tinggi akan memperlihatkan masalah lebih jelas karena membutuhkan perpindahan panas lebih besar dan waktu lebih panjang.

Apa Itu Dead Zone Cold Storage?

Istilah dead zone digunakan secara praktis untuk menggambarkan bagian ruang yang menerima aliran udara sangat rendah, aliran berputar lokal, atau udara yang tidak diperbarui secara memadai. Dead zone cold storage dapat bersifat tetap karena desain layout, atau muncul setelah jumlah pallet, bentuk kemasan, dan pola penyimpanan berubah.

Dead zone cold storage tidak selalu identik dengan titik terpanas setiap saat. Saat defrost, pintu terbuka, atau barang baru masuk, pola temperatur dapat berubah. Karena itu, satu pembacaan sesaat belum cukup. Yang perlu dicari adalah pola berulang: lokasi yang konsisten lebih lambat dingin, lebih cepat menghangat, atau lebih lama pulih setelah gangguan operasional.

Dead zone cold storage juga berbeda dari hot spot yang terbentuk karena infiltrasi langsung di pintu, panas lampu, atau produk baru. Hot spot menjelaskan hasil temperatur, sedangkan dead zone menjelaskan salah satu mekanisme distribusi udara yang dapat menyebabkan hasil tersebut. Keduanya dapat terjadi bersamaan, tetapi diagnosis harus tetap dibuktikan dengan data dan observasi.

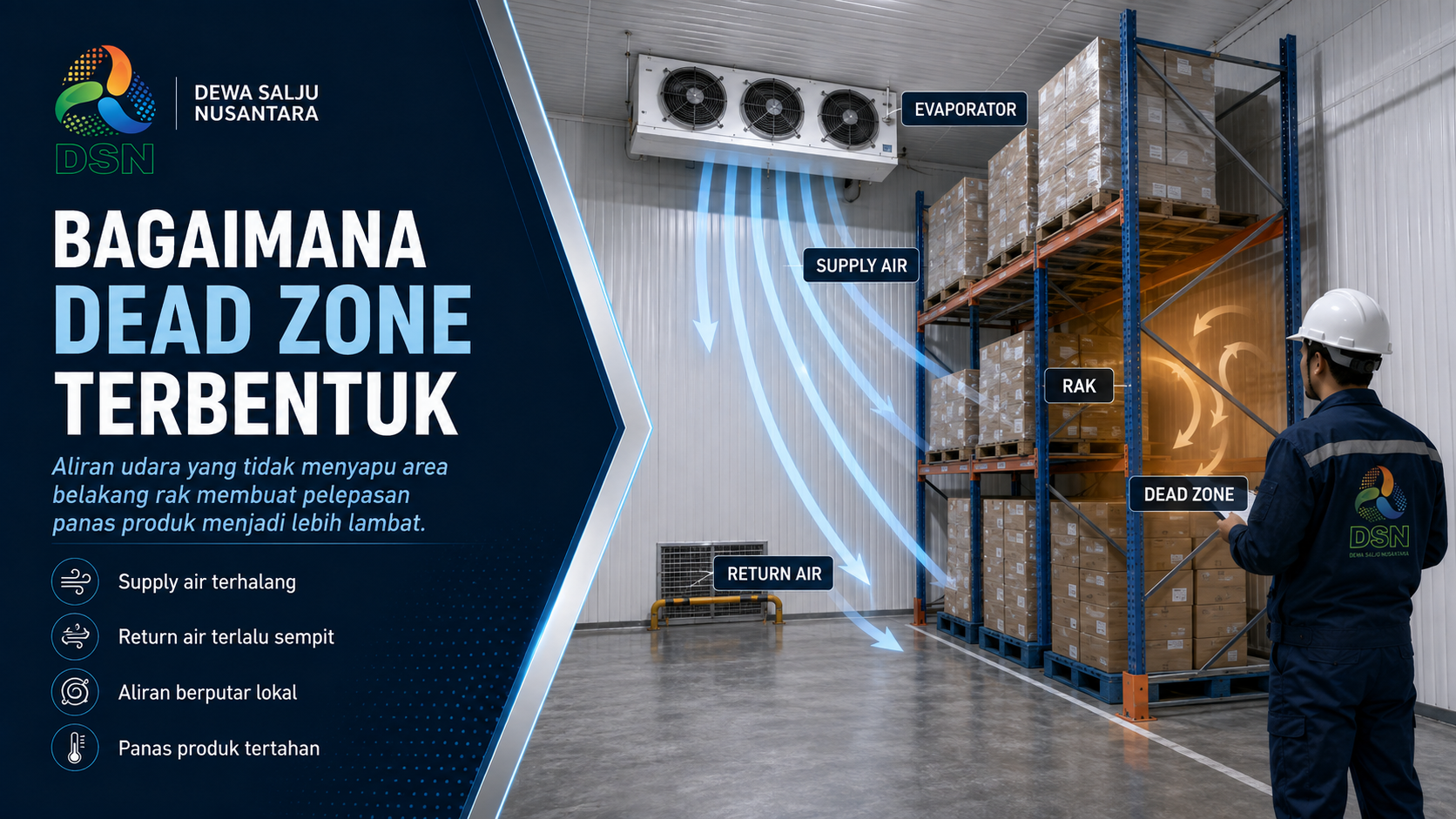

Bagaimana Dead Zone Cold Storage Terbentuk?

1. Jalur supply air terhalang membentuk dead zone cold storage

Evaporator atau unit cooler mendorong udara dingin ke dalam ruang. Jika hembusan bertemu tumpukan tinggi, rak, plastik pembungkus, atau karton yang menonjol, sebagian aliran dibelokkan ke lorong yang lebih terbuka. Bagian depan rak dapat terasa dingin, sementara area belakang menerima pertukaran udara jauh lebih kecil. Pelajari juga cara kerja evaporator cold storage untuk memahami hubungan fan, coil, supply air, dan return air.

2. Return air tertutup atau terlalu sempit

Udara yang telah menyerap panas harus kembali ke evaporator. Ketika sisi return tertutup pallet, rak, atau barang sementara, fan dapat menarik udara dari jalur terdekat. Udara dingin kemudian berputar pendek dari supply ke return tanpa menyapu seluruh ruangan. Kondisi dead zone cold storage ini sering berkaitan dengan short-circuiting aliran udara.

3. Udara berputar di depan rak

Dead zone cold storage dapat terbentuk karena ruang kosong di lorong utama menawarkan hambatan lebih rendah dibanding celah sempit di antara karton dan dinding. Aliran utama dapat bergerak cepat di depan rak, sementara udara di belakang rak hanya berputar lokal. Akibatnya, panas dari produk tidak segera dibawa menuju coil evaporator.

4. Kepadatan pallet menahan pelepasan panas

Udara dingin yang mencapai permukaan pallet belum tentu menembus bagian dalam tumpukan. Karton rapat, stretch film, produk dengan massa besar, dan minimnya celah antarkemasan memperbesar tahanan perpindahan panas. Dead zone cold storage pada skala ruang kemudian dapat diperparah oleh zona lambat dingin di dalam pallet.

5. Pola operasi mengubah dead zone cold storage

Pintu terbuka, aktivitas loading, defrost, fan delay, dan penambahan barang baru mengubah temperatur serta arah pergerakan udara. Layout yang bekerja saat ruang setengah penuh belum tentu tetap efektif ketika kapasitas penyimpanan mendekati batas operasional. Karena itu, evaluasi harus dilakukan pada kondisi yang mewakili operasi nyata.

Faktor yang Paling Sering Memicu Dead Zone Cold Storage

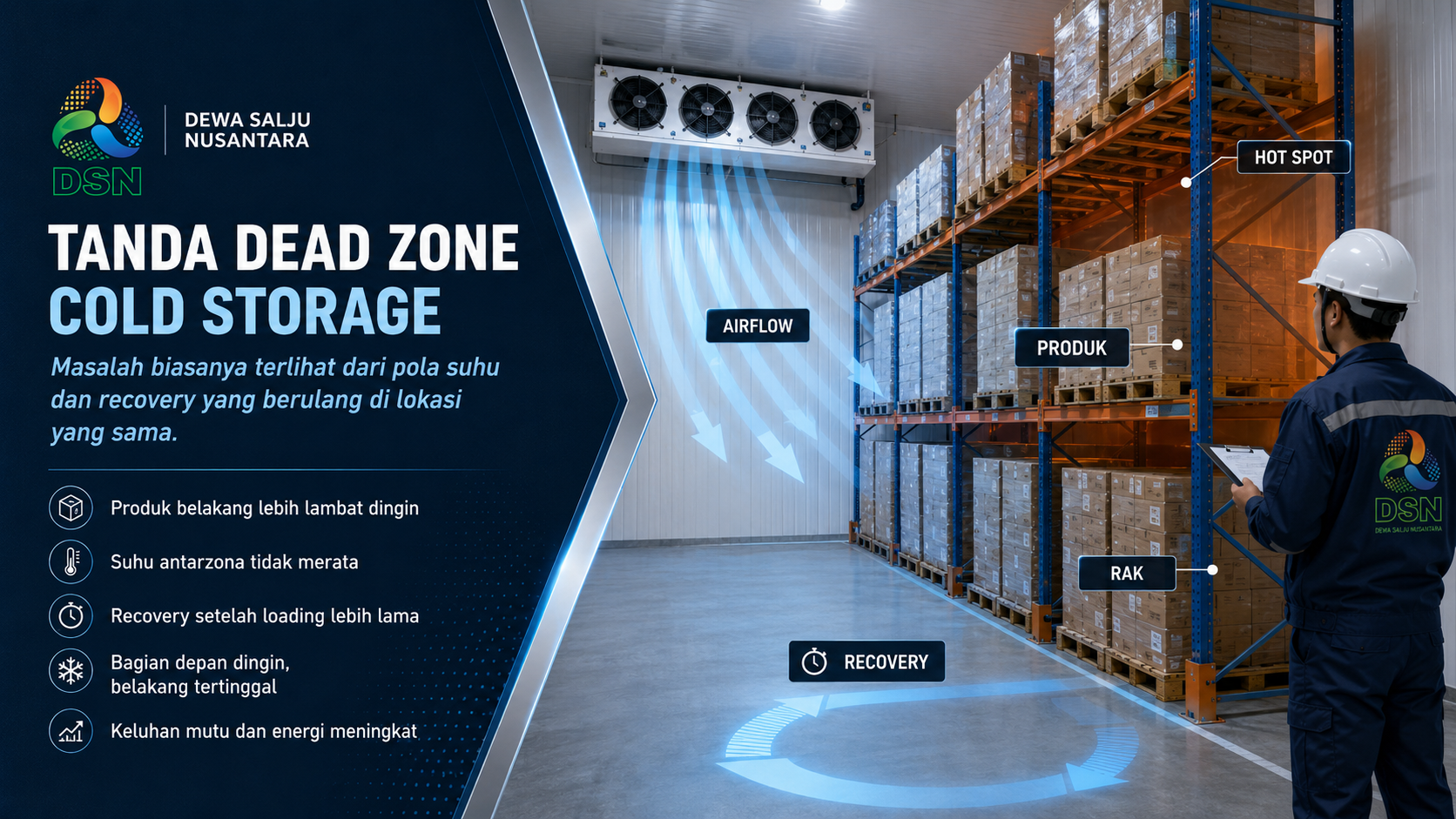

Tanda-Tanda Dead Zone Cold Storage di Belakang Rak

• Produk belakang lebih lambat dingin. Suhu permukaan atau suhu antarproduk tertinggal dibanding produk di sisi depan pada waktu yang sebanding.
• Selisih mengikuti posisi, bukan jenis produk. SKU yang sama menunjukkan pola berbeda ketika ditempatkan di lokasi belakang tertentu.
• Display normal tetapi produk tidak seragam. Sensor controller berada pada jalur udara yang berbeda dari area bermasalah.
• Recovery lebih lama setelah loading. Zona belakang membutuhkan waktu lebih panjang untuk kembali ke pola normal.
• Embun atau frost lokal muncul berulang. Permukaan tertentu mengalami kondisi udara dan kelembapan berbeda, tetapi penyebab tetap perlu diverifikasi.
• Keluhan muncul setelah layout berubah. Rak baru, pallet tambahan, atau pola stacking menutup jalur yang sebelumnya terbuka.
• Anemometer menunjukkan kecepatan sangat rendah. Pembacaan perlu dilakukan dengan metode yang tepat dan tidak boleh menjadi satu-satunya dasar diagnosis.
• Fan bekerja tetapi udara tidak mencapai belakang. Pada dead zone cold storage, masalah dapat berasal dari arah, hambatan, short-circuiting, atau distribusi, bukan sekadar status ON/OFF fan.

Tanda-tanda tersebut harus dibandingkan dengan kondisi pintu, defrost, waktu loading, suhu awal produk, dan lama penyimpanan. Produk yang baru masuk memang membutuhkan waktu untuk dingin. Dead zone cold storage lebih mungkin dicurigai ketika pola lokasi tetap muncul pada kondisi operasi yang sebanding.

Data yang Perlu Dicatat Saat Mengevaluasi Dead Zone Cold Storage

• Lokasi tiga dimensi. Catat baris rak, level, kedalaman, jarak dari dinding, serta posisi terhadap evaporator dan pintu.
• Jenis temperatur. Bedakan suhu udara, permukaan kemasan, antarkemasan, dan inti produk; jangan menyamakan semua hasil.
• Waktu pengukuran. Catat waktu sejak loading, pintu ditutup, defrost selesai, dan fan kembali aktif.
• Kondisi stok. Dokumentasikan jumlah pallet, tinggi tumpukan, overhang, stretch film, dan celah antarkarton.
• Status sistem. Catat kompresor, fan evaporator, alarm, defrost, setpoint, differential, dan pola runtime.
• Kondisi coil dan fan. Periksa frost, kotoran, hambatan fisik, arah putaran, suara tidak normal, serta kondisi motor fan.
• Aktivitas operasional. Masukkan frekuensi pintu, durasi loading, jumlah operator, lampu, dan peralatan yang aktif.
• Riwayat layout. Bandingkan kapan masalah mulai muncul dengan perubahan rak, kapasitas, SKU, dan alur kerja.

Data tersebut membantu memisahkan dead zone cold storage dari masalah sensor, beban panas tinggi, pintu bocor, defrost tidak normal, fan lemah, coil tertutup frost, atau kapasitas sistem yang tidak sesuai. Pembahasan tentang monitoring suhu cold storage dapat memperkuat pemahaman tim mengenai tren, alarm, dan pencatatan data.

Cara Memeriksa dan Mengevaluasi Dead Zone Cold Storage

1. Mulai dari inspeksi layout

Periksa apakah rak, pallet, karton, plastik, atau barang sementara menutup arah hembusan dan jalur kembali. Amati overhang, tumpukan terlalu tinggi, sudut ruangan, ruang di bawah rak, serta barang yang disimpan di lantai. Dokumentasikan dengan foto dari titik yang sama agar perubahan dapat dibandingkan.

2. Bandingkan titik referensi yang setara

Pilih produk, jenis kemasan, waktu penyimpanan, dan kondisi operasi yang sebanding. Tempatkan sensor atau lakukan pengukuran di depan, tengah, dan belakang rak sesuai tujuan. Jangan membandingkan produk baru di belakang dengan produk yang sudah lama berada di depan.

3. Gunakan temperature mapping

Temperature mapping memakai beberapa data logger pada lokasi yang direncanakan untuk melihat distribusi suhu selama periode representatif. Pengujian sebaiknya mempertimbangkan kondisi ruang kosong dan terisi bila relevan, pintu, defrost, loading, serta recovery. WHO menempatkan identifikasi hot spot dan cold spot serta penerapan rekomendasi sebagai bagian penting dari proses mapping untuk area penyimpanan terkendali.

Mapping tidak boleh dilakukan hanya dengan menyebar sensor secara acak. Titik harus mewakili ketinggian, kedalaman rak, area dekat pintu, sudut, supply, return, serta lokasi yang dicurigai. Pelajari juga temperature mapping cold storage untuk memahami perencanaan titik logger dan interpretasi distribusi suhu.

4. Evaluasi pola airflow secara aman

Anemometer dapat membantu membandingkan kecepatan udara pada titik tertentu, tetapi hasil dipengaruhi jenis alat, orientasi, turbulensi, dan metode. Visualisasi aliran hanya boleh memakai metode yang aman, diizinkan, dan tidak mencemari produk. Jangan menggunakan asap atau bahan sembarangan di ruang pangan atau farmasi.

5. Korelasikan dengan kondisi sistem

Jika masalah terjadi di banyak zona, periksa fan evaporator, coil, frost, defrost, filter atau guard, arah putaran, dan kapasitas udara. Panduan troubleshooting Danfoss menempatkan beban, airflow evaporator, airflow kondensor, charge, expansion valve, dan sizing sebagai rangkaian pemeriksaan, sehingga satu gejala tidak boleh langsung dianggap sebagai satu kerusakan.

Risiko Bisnis Jika Dead Zone Cold Storage Dibiarkan

Dead zone cold storage dapat menciptakan ketidakpastian mutu karena produk dengan label, batch, dan waktu masuk yang sama tidak selalu mengalami riwayat suhu seragam. Untuk frozen food, daging, seafood, farmasi, dan bahan sensitif lain, perbedaan ini dapat memengaruhi keputusan release, rotasi stok, penanganan retur, atau investigasi komplain.

• Waktu pendinginan tidak konsisten. Tim sulit menentukan kapan produk siap dipindahkan atau didistribusikan.
• Risiko penolakan dan komplain meningkat. Data yang tidak representatif dapat memicu perdebatan dengan pelanggan atau pemasok.
• Energi terpakai tanpa hasil merata. Sistem bekerja lebih lama sementara distribusi udara tetap buruk.
• Kapasitas efektif turun. Sebagian posisi rak tidak aman atau tidak praktis untuk produk tertentu.
• Maintenance salah sasaran. Komponen diganti sebelum hambatan airflow dan layout diperiksa.
• Audit lebih sulit. Tidak ada bukti yang cukup untuk menjelaskan variasi suhu antarzona.

Studi Kasus Ilustratif: Dead Zone Cold Storage Membuat Produk Belakang Tertinggal Suhu

Masalah awal

Sebuah cold room menyimpan produk dalam beberapa baris rak. Display controller terlihat stabil, tetapi pemeriksaan rutin menunjukkan produk di bagian belakang salah satu baris lebih lambat mencapai kondisi yang diharapkan setelah loading.

Penyebab

Pallet ditempatkan sangat rapat ke dinding belakang, karton menonjol dari batas rak, dan barang sementara menutup sebagian jalur return. Udara dari evaporator bergerak cepat di lorong utama lalu kembali melalui jalur terbuka tanpa menyapu bagian belakang secara memadai.

Dampak

Tim menambah waktu operasi dan mempertimbangkan menurunkan setpoint. Namun tindakan tersebut tidak memperbaiki keseragaman dan berpotensi membuat zona dekat hembusan menjadi terlalu dingin dibanding area belakang.

Proses evaluasi

Tim mencatat posisi pallet, waktu sejak loading, siklus defrost, status fan, serta temperatur di depan, tengah, dan belakang rak. Mereka membandingkan produk sejenis dengan waktu masuk yang sama, lalu melakukan pemetaan pada kondisi muatan representatif.

Solusi

Layout dikoreksi agar jalur supply dan return kembali terbuka. Batas penempatan pallet ditandai, overhang dilarang, barang sementara dipindahkan, dan titik monitoring disesuaikan dengan hasil evaluasi. Kondisi fan serta coil tetap diperiksa untuk memastikan airflow tersedia.

Hasil setelah perbaikan

Pola perbedaan menjadi lebih kecil dan data lebih mudah dijelaskan. Tidak dicantumkan angka hasil karena studi kasus bersifat ilustratif dan performa aktual dipengaruhi desain, produk, kapasitas, serta metode pengukuran masing-masing fasilitas.

10 Tips Praktis Mencegah Dead Zone Cold Storage

1. Petakan jalur supply dan return. Tandai area yang tidak boleh tertutup agar aliran udara tidak mengambil jalur pendek.
2. Buat batas penempatan pallet. Marking lantai dan rak mencegah muatan bergeser terlalu dekat ke dinding atau evaporator.
3. Hindari karton menonjol. Overhang dapat menutup celah vertikal dan mengubah pola hembusan di belakang rak.
4. Jaga celah antarkelompok produk. Ruang yang direncanakan membantu udara menyapu permukaan dan memudahkan identifikasi stok.
5. Batasi barang sementara. Pallet kosong, retur, dan alat kerja tidak boleh diletakkan pada jalur airflow hanya karena ruang tersedia.
6. Review layout saat kapasitas berubah. Penambahan rak atau SKU baru dapat menciptakan dead zone cold storage yang sebelumnya tidak ada.
7. Catat waktu sejak loading. Data ini mencegah produk baru disalahartikan sebagai masalah distribusi permanen.
8. Periksa fan dan coil berkala. Frost, kotoran, kerusakan fan, atau arah putaran yang salah mengurangi udara yang tersedia.
9. Gunakan sensor di lokasi representatif. Sensor controller, logger, dan produk perlu dipahami fungsinya agar keputusan tidak bergantung pada satu titik.
10. Lakukan mapping setelah perubahan besar. Validasi ulang diperlukan setelah perubahan layout, evaporator, kontrol, pola operasi, atau kapasitas penyimpanan.

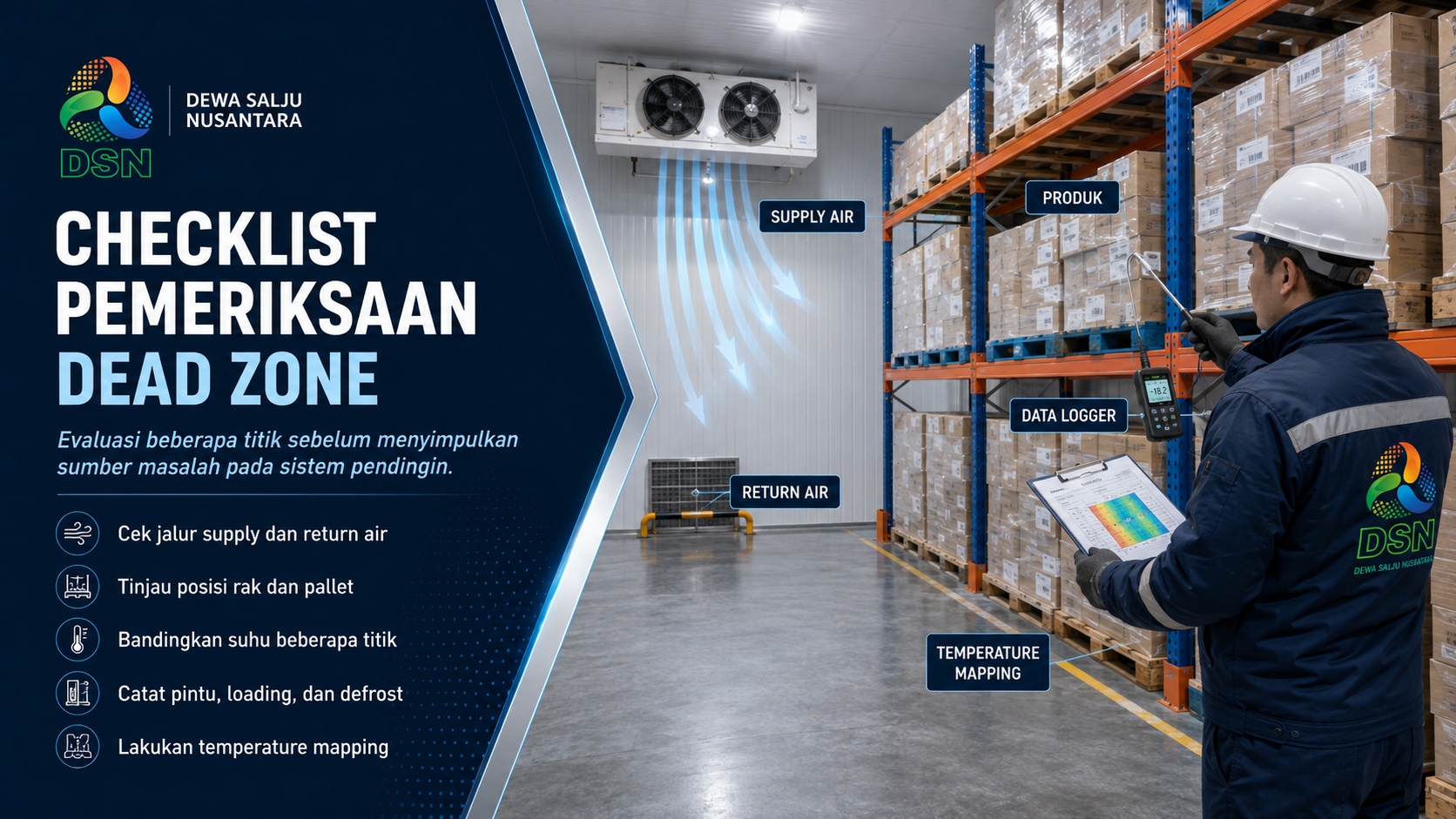

Checklist Pemeriksaan Dead Zone Cold Storage

8 Kesalahan Umum Terkait Dead Zone Cold Storage yang Perlu Dihindari

Solusi Bertahap untuk Dead Zone Cold Storage

Tahap 1: Pemeriksaan awal

Catat lokasi keluhan, jenis produk, suhu awal, waktu loading, posisi rak, arah evaporator, kondisi pintu, dan event defrost. Pastikan alat ukur sesuai fungsi serta bandingkan titik yang sebanding. Jangan mengubah setting sebelum pola dasarnya dipahami.

Tahap 2: Perbaikan operasional

Buka jalur supply dan return, pindahkan barang sementara, rapikan overhang, atur ulang pallet, dan tetapkan batas penempatan. Uji perubahan secara bertahap agar tim dapat mengetahui tindakan mana yang benar-benar memperbaiki distribusi.

Tahap 3: Pengukuran teknis

Gunakan data logger pada beberapa posisi, ukur suhu udara dan produk sesuai tujuan, lalu korelasikan dengan pintu, defrost, fan, serta loading. Jika diperlukan, lakukan temperature mapping pada kondisi kosong dan terisi sesuai ruang lingkup evaluasi.

Tahap 4: Pemeriksaan/perbaikan komponen

Tahap 5: Evaluasi sistem

Bandingkan kapasitas aktual dengan beban produk, suhu masuk, frekuensi pintu, infiltrasi, lampu, operator, dan peralatan. Evaluasi apakah jumlah serta posisi evaporator, distribusi udara, layout rak, dan kapasitas penyimpanan masih sesuai dengan kebutuhan bisnis saat ini. Pembahasan mengenai perhitungan heat load cold storage dapat digunakan sebagai referensi tambahan ketika kapasitas dan beban aktual perlu dibandingkan.

Tahap 6: Preventive maintenance / peningkatan sistem

Masukkan pemeriksaan airflow, kebersihan coil, fan, defrost, door seal, marking pallet, sensor, dan review layout ke jadwal preventive maintenance. Lakukan mapping ulang setelah perubahan besar dan gunakan hasilnya untuk menentukan titik monitoring rutin, area penyimpanan yang aman, serta prioritas perbaikan. Gunakan panduan maintenance cold storage sebagai referensi tambahan untuk tim operasional.

Kapan Dead Zone Cold Storage Perlu Evaluasi Teknis Lebih Lanjut?

Perbaikan layout sederhana sering membantu ketika masalah hanya muncul setelah pallet atau rak menghalangi aliran. Namun evaluasi teknis diperlukan jika perbedaan terjadi di banyak zona, fan tidak menghasilkan hembusan wajar, coil cepat tertutup frost, recovery terus memburuk, runtime sangat panjang, alarm berulang, atau produk baru tidak dapat ditangani sesuai kebutuhan operasi.

Teknisi perlu melihat sistem sebagai satu kesatuan: refrigeran, temperatur, pressure, superheat/subcooling bila relevan, kondisi kompresor, kondensor, expansion device, fan, evaporator, defrost, pintu, insulasi, dan beban. Dead zone cold storage tidak boleh dijadikan alasan untuk menambah refrigeran, menjumper proteksi, atau menaikkan setting safety tanpa diagnosis.

Standar dan Referensi Industri

WHO Technical Supplement tentang temperature mapping menekankan penyusunan protokol, penempatan data logger, analisis temperatur minimum-maksimum, identifikasi hot dan cold spot, serta penerapan rekomendasi hasil mapping. Untuk cold room vaksin, WHO juga memberi contoh bahwa produk perlu ditata agar udara dapat bersirkulasi dan area aman perlu ditetapkan melalui pengujian. Angka jarak pada panduan tertentu bersifat application-specific dan tidak sebaiknya disalin sebagai aturan universal untuk semua cold storage.

ASHRAE Handbook – Refrigeration dapat menjadi rujukan desain gudang dingin, beban refrigerasi, penyimpanan produk, dan sistem refrigerasi. Danfoss menyediakan panduan diagnosis cold room yang menghubungkan beban, airflow evaporator, kondensor, defrost, fan, refrigeran, expansion valve, dan sizing. Gunakan edisi dokumen, manual produsen, serta persyaratan pangan atau farmasi yang berlaku untuk fasilitas masing-masing.

Kesimpulan: Mencegah Dead Zone Cold Storage

Dead zone cold storage terbentuk ketika pertukaran udara di bagian tertentu terlalu lemah atau aliran mengambil jalur pendek. Rak terlalu dekat dinding, pallet padat, overhang karton, return air tertutup, perubahan layout, serta penurunan performa fan atau coil dapat membuat produk di belakang rak sulit dingin.

Display controller yang normal belum membuktikan seluruh produk berada pada kondisi seragam. Sensor hanya mewakili lokasi dan fungsi tertentu. Evaluasi perlu membedakan suhu udara, permukaan, antarkemasan, dan inti produk, lalu menghubungkannya dengan waktu loading, pintu, defrost, fan, serta kondisi stok.

Mulailah dari inspeksi layout dan perbaikan operasional yang aman. Jika pola tetap berulang, gunakan temperature mapping dan pemeriksaan teknis untuk menentukan apakah penyebabnya berasal dari distribusi udara, beban aktual, komponen, kontrol, atau kapasitas sistem. Pendekatan ini mencegah perubahan setpoint dan penggantian komponen yang tidak tepat sasaran.
