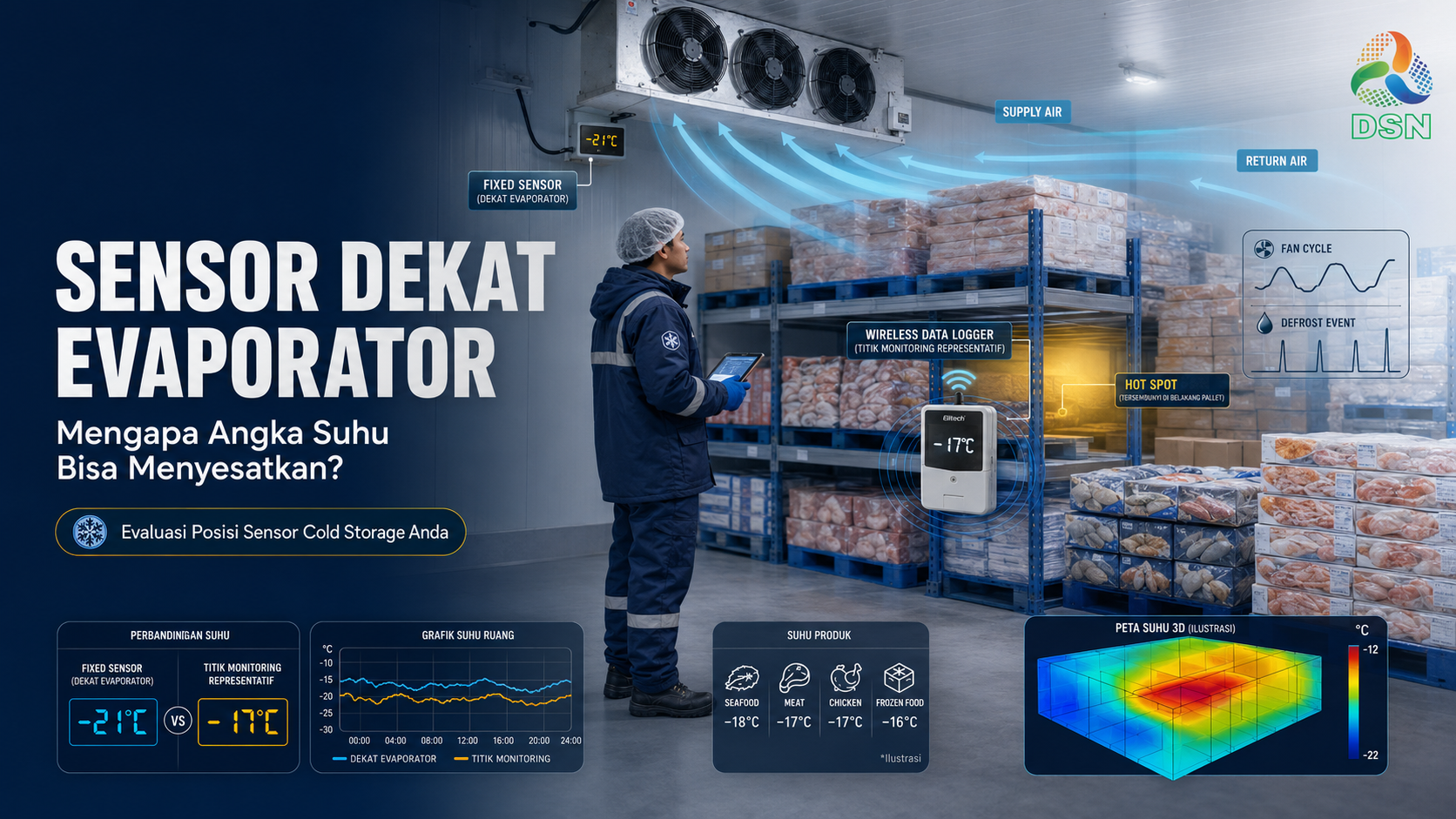

Jawaban Singkat: Mengapa Data Dekat Evaporator Bisa Menyesatkan?

Sensor suhu cold storage yang terlalu dekat dengan evaporator dapat berada di jalur udara supply, jalur return, dekat coil, atau dekat sumber panas defrost. Masing-masing lokasi menghasilkan karakter pembacaan berbeda. Jika pembacaan lokal itu dipakai sebagai gambaran suhu rata-rata ruangan, operator dapat menarik kesimpulan yang keliru.

• Udara supply cenderung menunjukkan hasil lebih dingin. Sensor suhu cold storage yang langsung terkena hembusan setelah coil dapat cepat mencapai nilai rendah sebelum zona produk mengalami kondisi yang sama.
• Udara return membawa kondisi gabungan dari ruang. Pada jalur return, sensor suhu cold storage sering digunakan untuk kontrol karena udara kembali dari area penyimpanan, tetapi hasilnya tetap dipengaruhi desain airflow dan jalur balik udara.
• Defrost menciptakan kondisi sementara. Sensor suhu cold storage dekat coil atau heater dapat membaca kenaikan lokal yang tidak sama dengan perubahan suhu produk.
• Jarak dari produk menimbulkan perbedaan respons. Suhu udara berubah lebih cepat daripada suhu produk karena produk memiliki massa dan thermal lag.

Danfoss menjelaskan bahwa sensor kontrol ruang pada aplikasi cold storage umumnya ditempatkan untuk membaca return air menuju evaporator. Dokumentasi controller juga membedakan sensor air yang masuk ke evaporator, udara yang keluar dari evaporator, dan sensor penghenti defrost. Artinya, pertanyaan yang tepat bukan hanya “seberapa dekat sensornya”, tetapi “sensor apa, berada di sisi mana, dan digunakan untuk keputusan apa”.

Data Sensor Tidak Selalu Salah, tetapi Bisa Tidak Representatif

Kesalahan umum dalam membaca sensor suhu cold storage adalah menyamakan akurasi alat dengan keterwakilan lokasi. Sensor dapat terkalibrasi dengan baik dan tetap menghasilkan angka yang tidak mewakili area penyimpanan. Sebaliknya, posisi yang terlihat ideal juga tidak menjamin hasil tepat jika probe mengalami drift, koneksi bermasalah, atau konfigurasi controller tidak sesuai.

Untuk menghindari salah tafsir, pisahkan tiga tujuan pengukuran. Sensor kontrol digunakan oleh controller untuk mengatur kerja pendinginan. Sensor monitoring atau data logger dipakai untuk mencatat kondisi ruang dan alarm. Sementara itu, pengukuran produk digunakan untuk menilai kondisi produk, bukan sekadar udara di sekitarnya.

Bagaimana Airflow Membentuk Perbedaan Suhu di Cold Storage?

Evaporator menarik udara ruangan melalui sisi return, melewatkannya pada coil, kemudian mendorong udara dingin melalui sisi supply. Sensor suhu cold storage membaca salah satu bagian dari pola tersebut. Setelah menyerap panas dari ruangan dan produk, udara kembali lagi menuju evaporator.

Dalam kondisi nyata, aliran itu tidak membentuk suhu yang sama pada setiap titik. Area yang langsung terkena hembusan dapat merespons cepat. Sudut ruangan, bagian belakang pallet, area padat, zona dekat pintu, dan lokasi yang terhalang karton dapat merespons lebih lambat. Perbedaan tersebut tidak otomatis berarti sistem rusak, tetapi perlu diketahui agar monitoring tidak memberikan rasa aman palsu.

Pembahasan tentang airflow dan cara kerja evaporator cold storage dapat membantu pembaca memahami mengapa clearance, posisi rak, dan arah fan memengaruhi distribusi udara. Jika sensor ditempatkan pada aliran yang sangat kuat sementara produk berada di zona dengan sirkulasi lemah, display dapat terlihat baik saat sebagian ruang belum mencapai kondisi yang diharapkan.

Faktor yang Membuat Pembacaan Sensor Menjadi Bias

1. Sensor langsung terkena hembusan supply air

Sensor suhu cold storage dapat turun lebih cepat dibanding area rak. Controller kemudian dapat menghentikan pendinginan berdasarkan titik yang sudah dingin, sementara zona lain masih membutuhkan waktu untuk pulih. Kondisi ini harus dievaluasi bersama pola cycling dan distribusi udara, bukan hanya angka sesaat.

2. Sensor berada terlalu dekat dengan coil atau permukaan logam

Sensor suhu cold storage yang berdekatan dengan coil, casing, pipa, atau bracket logam dapat terpengaruh konduksi dan radiasi lokal. Probe sebaiknya membaca media yang dituju oleh rancangan, bukan temperatur permukaan yang bukan acuan ruang.

3. Sensor terpengaruh siklus defrost dan fan delay

Saat defrost, kondisi di sekitar evaporator berubah. Setelah defrost selesai, fan juga dapat mengikuti logika delay atau kondisi tertentu sebelum kembali menyirkulasikan udara. Data pada periode ini perlu diberi konteks agar lonjakan atau penurunan lokal tidak langsung dianggap sebagai gangguan seluruh ruangan. Referensi sistem defrost cold storage dan fan delay setelah defrost dapat membantu memberikan konteks pada bagian ini.

4. Jalur return air terhalang produk

Pallet, karton, atau rak yang terlalu rapat dapat membentuk jalur pendek maupun zona stagnan. Sensor suhu cold storage pada return air lalu membaca campuran yang berbeda dari kondisi sebelum layout berubah. Perubahan penataan barang harus dicatat ketika tren dianalisis.

5. Pintu dan aktivitas loading mengubah pola udara

Udara dari luar masuk saat pintu terbuka dan dapat bergerak ke arah evaporator. Sensor suhu cold storage yang berada pada jalur tersebut dapat menunjukkan kenaikan cepat, sedangkan sensor lain bereaksi lebih lambat. Interpretasi harus mempertimbangkan waktu buka pintu, volume perpindahan barang, dan recovery setelah aktivitas selesai.

6. Probe tidak sesuai fungsi atau pemasangannya

Dalam evaluasi sensor suhu cold storage, sensor udara, sensor produk simulasi, dan sensor defrost tidak boleh dianggap memiliki fungsi yang sama. Pelindung probe, cara pengikatan, kabel, konektor, serta paparan kelembapan juga dapat memengaruhi respons atau keandalan pembacaan.

7. Kalibrasi atau offset tidak diverifikasi

Selisih yang konsisten dapat berasal dari drift sensor suhu cold storage, alat pembanding yang tidak sesuai, atau offset pada controller. Namun, perbedaan antartitik tidak boleh langsung diselesaikan dengan mengubah offset karena mungkin memang menggambarkan distribusi suhu nyata.

8. Sensor tunggal digunakan untuk ruang yang kompleks

Ruang bertingkat, rak tinggi, muatan padat, beberapa evaporator, atau pola operasi dinamis memerlukan evaluasi lebih luas. Temperature mapping membantu menilai apakah sensor suhu cold storage benar-benar mewakili volume ruang serta mengenali cold spot dan warm spot.

Risiko Operasional dan Bisnis Jika Data Salah Ditafsirkan

• Produk tidak terlindungi secara konsisten. Display yang tampak sesuai dapat menutupi zona hangat di belakang rak atau dekat pintu.
• Kompresor dan fan dikendalikan berdasarkan sinyal yang tidak sesuai tujuan. Sistem dapat cycling terlalu cepat, terlalu lama, atau tidak merespons area kritis sebagaimana diharapkan.
• Alarm kehilangan makna. Batas alarm yang baik tetap tidak efektif bila sensor suhu cold storage ditempatkan pada lokasi yang tidak mewakili risiko utama.
• Keputusan service salah sasaran. Teknisi dapat diarahkan mengganti sensor suhu cold storage atau mengubah setpoint padahal akar masalah berada pada airflow, loading, pintu, atau urutan kontrol.
• Energi terbuang. Overcooling pada satu zona atau recovery yang tidak efisien dapat memperpanjang runtime tanpa memberi perlindungan merata.
• Riwayat data sulit digunakan. Catatan tanpa informasi lokasi sensor suhu cold storage, status defrost, dan aktivitas pintu tidak cukup kuat untuk membandingkan performa antarperiode.

Cara Memeriksa Apakah Data Sensor Benar-Benar Menyesatkan

1. Tentukan fungsi setiap sensor suhu cold storage. Identifikasi apakah probe digunakan untuk kontrol ruang, display, alarm, data logger, defrost termination, atau pengukuran produk.
2. Catat posisi fisik dan arah airflow. Foto atau gambar sederhana membantu menunjukkan apakah sensor suhu cold storage berada pada supply, return, dekat pintu, di balik rak, atau dekat sumber panas.
3. Bandingkan alat pada kondisi yang sama. Letakkan alat pembanding yang sesuai berdekatan untuk mengecek selisih instrumen, lalu pisahkan kembali ke titik yang ingin dievaluasi.
4. Pantau satu siklus operasi lengkap. Data perlu mencakup periode pendinginan, kompresor berhenti, defrost, fan delay, pembukaan pintu, dan recovery.
5. Gunakan lebih dari satu titik ukur. Tempatkan data logger pada zona yang relevan berdasarkan bentuk ruang dan risiko, bukan secara acak.
6. Korelasikan dengan aktivitas operasional. Catat loading, perubahan layout, jumlah produk, pintu terbuka, dan pekerjaan maintenance.
7. Lakukan temperature mapping bila diperlukan. Pemetaan tiga dimensi membantu melihat distribusi suhu dan menentukan titik monitoring yang representatif.
8. Evaluasi tren, bukan satu angka. Perhatikan pola berulang, durasi perubahan, recovery, dan perbedaan antarzona sebelum menyimpulkan penyebab.

Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan

Studi Kasus Ilustratif: Display Normal, tetapi Rak Belakang Lebih Hangat

Kasus berikut bersifat ilustratif untuk menjelaskan metode evaluasi. Kasus ini bukan klaim proyek Dewa Salju Nusantara dan tidak dimaksudkan sebagai diagnosis untuk semua instalasi.

Masalah awal

Sebuah freezer room menunjukkan display yang relatif stabil. Data logger di belakang rak mencatat pola berbeda, terutama setelah loading. Tim menduga sensor suhu cold storage rusak karena posisinya dekat evaporator.

Penyebab

Pemeriksaan menunjukkan sensor kontrol berada pada jalur return air sesuai logika controller. Namun, rak baru mempersempit jalur sirkulasi ke bagian belakang ruang. Sensor suhu cold storage tidak terbukti rusak; masalah utama adalah data satu titik digunakan untuk mewakili area yang airflow-nya telah berubah.

Dampak

Display memberikan rasa aman, sedangkan recovery pada zona belakang berlangsung lebih lambat. Operator juga sempat mempertimbangkan menurunkan setpoint, yang berpotensi membuat zona dekat evaporator terlalu dingin tanpa menyelesaikan distribusi udara.

Proses evaluasi

Tim memetakan posisi supply dan return, mencatat kondisi pintu serta loading, lalu membandingkan beberapa data logger selama operasi normal dan defrost. Pemeriksaan alat dilakukan pada kondisi yang sama untuk memisahkan selisih instrumen dari selisih lokasi.

Solusi

Penataan rak dan clearance diperbaiki agar jalur udara kembali terbuka. Titik monitoring tambahan dipilih pada zona berisiko, sementara sensor kontrol tidak dipindahkan sebelum logika controller dan pola operasi dipastikan. Batas alarm ditinjau berdasarkan kebutuhan operasional dan hasil pemetaan.

Hasil setelah perbaikan

Tren antarzona menjadi lebih mudah dibandingkan dan recovery setelah loading lebih konsisten. Keputusan perawatan selanjutnya menggunakan kombinasi data controller, data logger, catatan pintu, dan observasi airflow sehingga tidak lagi bergantung pada satu pembacaan.

Ketika perubahan layout memengaruhi distribusi udara, panduan penataan rak cold storage dapat menjadi referensi tambahan untuk menjaga jalur supply dan return tetap terbuka.

10 Tips Praktis untuk Penempatan dan Evaluasi Sensor

1. Mulai dari fungsi sensor suhu cold storage. Baca diagram, manual controller, atau penandaan terminal agar probe kontrol tidak tertukar dengan sensor defrost atau display.
2. Kenali supply dan return air. Gunakan arah fan dan jalur aliran nyata sebagai dasar; jangan menentukan posisi hanya dari kedekatan fisik dengan evaporator.
3. Hindari kontak termal yang tidak disengaja. Pastikan probe tidak menempel pada pipa, casing, dinding, atau permukaan logam kecuali rancangan memang mengharuskannya.
4. Lindungi probe dari benturan. Gunakan pemasangan yang aman agar aktivitas loading tidak menggeser, menutup, atau merusak kabel sensor suhu cold storage.
5. Catat perubahan layout. Perpindahan rak dan ketinggian muatan dapat mengubah airflow serta membuat lokasi lama tidak lagi representatif.
6. Gunakan data logger pembanding. Perbandingan beberapa titik membantu membedakan masalah instrumen dari distribusi suhu ruang.
7. Baca data bersama status defrost. Tandai periode defrost dan fan delay supaya perubahan lokal tidak disalahartikan sebagai kegagalan pendinginan.
8. Perhatikan aktivitas pintu. Hubungkan lonjakan suhu dengan waktu buka pintu, loading, dan recovery untuk memahami sebab operasional.
9. Verifikasi kalibrasi sensor suhu cold storage secara terencana. Gunakan alat dan prosedur yang sesuai kebutuhan agar koreksi tidak dibuat dari pembanding yang tidak dapat dipercaya.
10. Evaluasi ulang setelah perubahan besar. Mapping atau pengukuran ulang diperlukan setelah modifikasi layout, evaporator, kontrol, kapasitas, atau pola operasi.

Checklist Pemeriksaan Sensor Suhu Cold Storage

Kesalahan Umum yang Perlu Dihindari

Solusi Bertahap yang Direkomendasikan

Tahap 1: Pemeriksaan awal

Kumpulkan data dasar: fungsi sensor suhu cold storage, lokasi, setpoint, differential atau hysteresis, status alarm, waktu defrost, fan delay, kondisi pintu, pola loading, dan perubahan layout. Periksa apakah keluhan terjadi terus-menerus atau hanya pada kondisi operasi tertentu.

Tahap 2: Perbaikan operasional

Buka kembali jalur supply dan return yang tertutup produk, rapikan penataan pallet, kurangi hambatan di depan evaporator, dan disiplinkan pencatatan pintu. Langkah ini dapat memperjelas apakah penyebab utamanya berasal dari distribusi udara atau kontrol.

Tahap 3: Pengukuran teknis

Bandingkan sensor dengan instrumen yang sesuai pada kondisi yang sama, kemudian tempatkan data logger pada beberapa zona relevan. Nilai tren selama pendinginan, defrost, loading, dan recovery. Bila ruang atau risikonya kompleks, lakukan temperature mapping terencana.

Tahap 4: Pemeriksaan atau perbaikan komponen

Teknisi dapat memeriksa sensor suhu cold storage, termasuk probe, kabel, konektor, input controller, konfigurasi jenis sensor, offset, serta hubungan dengan fan, solenoid, kompresor, dan defrost. Penggantian komponen dilakukan setelah kerusakan dikonfirmasi, bukan hanya karena dua alat menunjukkan angka berbeda.

Tahap 5: Evaluasi sistem

Jika selisih suhu berasal dari distribusi ruang, evaluasi kapasitas dan penempatan evaporator, arah hembusan, return path, rak, pintu, infiltrasi, serta pola operasi. Pemeriksaan monitoring suhu otomatis pada cold storage dapat membantu menghubungkan data suhu dengan alarm dan status peralatan.

Tahap 6: Preventive maintenance dan peningkatan sistem

Tetapkan jadwal inspeksi sensor, verifikasi kalibrasi, pembersihan evaporator, pemeriksaan fan, review alarm, dan evaluasi data historis. Setelah perubahan besar pada ruangan atau sistem refrigerasi, lakukan penilaian ulang agar titik monitoring tetap relevan. Referensi maintenance cold storage dapat digunakan sebagai panduan lanjutan.

Tabel Ringkasan Keputusan

FAQ Sensor Suhu Cold Storage

Kesimpulan

Dengan pencatatan lokasi yang konsisten, sensor suhu cold storage dapat dibandingkan secara lebih objektif ketika layout, aktivitas pintu, pola loading, dan kondisi operasi berubah dari waktu ke waktu.

Sensor suhu cold storage yang berada dekat evaporator tidak otomatis salah. Data menjadi menyesatkan ketika pembacaan lokal dianggap mewakili seluruh ruangan atau suhu produk tanpa memahami apakah probe berada di jalur supply, return, dekat coil, atau terpengaruh defrost.

Evaluasi sensor suhu cold storage harus dimulai dari fungsi probe, lokasi fisik, arah airflow, konfigurasi controller, aktivitas pintu, kondisi loading, dan tren beberapa titik. Perbandingan instrumen pada kondisi yang sama membantu memisahkan masalah akurasi dari variasi temperatur yang memang terjadi di dalam ruang.

Jika perbedaan antarzona tetap muncul, temperature mapping dan pemeriksaan teknis memberikan dasar keputusan yang lebih kuat. Pendekatan ini mencegah perubahan setpoint, offset, atau komponen dilakukan secara tergesa-gesa dan membantu menjaga monitoring tetap relevan setelah layout maupun pola operasi berubah.
