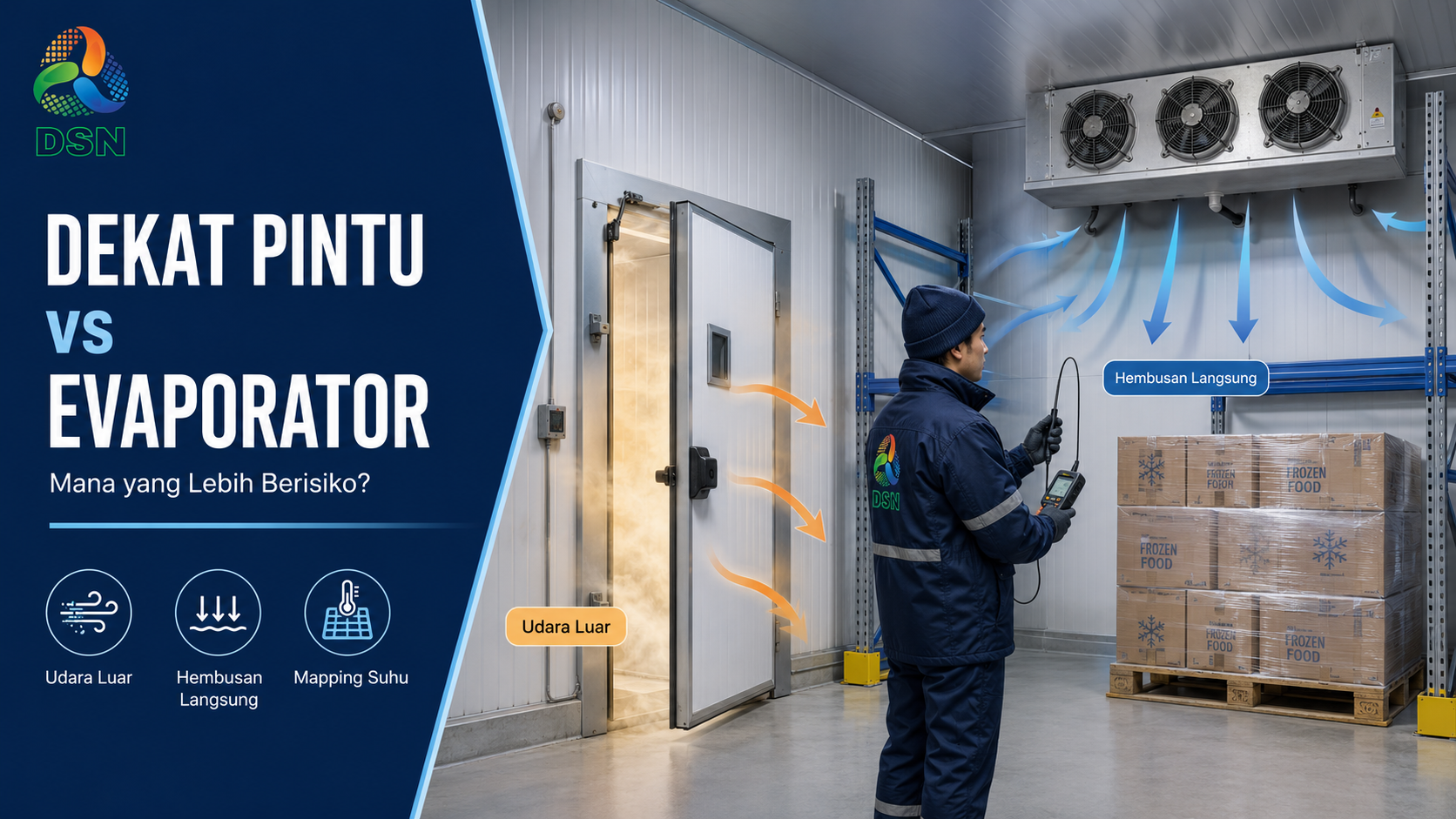

Jawaban Singkat: Mana yang Lebih Berisiko?

Untuk risiko kenaikan suhu dan masuknya kelembapan, produk dekat pintu biasanya lebih rentan, terutama pada ruang dengan lalu lintas tinggi, pintu lama terbuka, gasket tidak rapat, atau loading produk hangat. Setiap bukaan dapat menambah beban infiltrasi dan membuat produk dekat pintu mengalami perubahan yang lebih cepat daripada bagian ruang yang lebih terlindungi.

Untuk risiko terlalu dingin atau membeku lokal, produk yang berada langsung di jalur hembusan evaporator dapat lebih rentan. Risiko ini penting pada produk chilled, bahan segar, cairan, produk farmasi tertentu, atau barang lain yang tidak boleh mengalami pembekuan. Hembusan berkecepatan tinggi juga dapat mempercepat kehilangan kelembapan dari permukaan jika kemasan tidak memadai.

Namun, produk dekat evaporator juga dapat menjadi lebih hangat bila tumpukan justru menutup supply atau return air. Dalam kondisi tersebut, fan mungkin beroperasi tetapi pertukaran udara ruang menurun. Karena itu, “dekat evaporator” tidak otomatis berarti “lebih dingin”; posisi terhadap arah hembusan dan jalur kembali jauh lebih penting.

Mengapa Posisi Penyimpanan Sangat Memengaruhi Suhu Produk?

Cold storage tidak memiliki temperatur yang benar-benar identik pada setiap titik dan setiap waktu. Udara bergerak dari unit cooler menuju ruang, menyerap panas dari produk, dinding, pintu, operator, lampu, dan peralatan, lalu kembali ke evaporator. Rak, pallet, karton, plastik pembungkus, serta bentuk ruangan mengubah jalur tersebut.

Produk juga tidak merespons perubahan suhu secepat udara. Udara di sekitar produk dekat pintu dapat berubah dalam waktu singkat saat pintu dibuka, sedangkan suhu inti produk yang besar bergerak lebih lambat. Sebaliknya, produk kecil atau permukaan kemasan dapat merespons lebih cepat terhadap hembusan langsung di dekat evaporator.

Inilah alasan pembacaan satu sensor ruang tidak boleh langsung dipakai untuk menyimpulkan kondisi seluruh stok. Sensor controller bekerja untuk fungsi kontrol pada lokasi tertentu. Data tersebut perlu dibandingkan dengan titik yang mewakili posisi produk dekat pintu, tengah ruang, belakang rak, supply air, return air, dan posisi produk yang dicurigai. Pelajari juga sensor suhu cold storage dekat evaporator untuk memahami pengaruh lokasi pembacaan.

Risiko Utama Produk Dekat Pintu Cold Storage

1. Infiltrasi udara hangat

Ketika pintu terbuka, perbedaan densitas dan tekanan memungkinkan pertukaran udara antara ruangan dingin dan area luar. Udara hangat masuk, sementara udara dingin dapat keluar melalui bagian bawah bukaan. Danfoss memasukkan frekuensi, durasi, ukuran pintu, dan pola lalu lintas sebagai faktor penting karena door opening menambah cooling load dan memengaruhi kestabilan suhu.

Produk dekat pintu menerima pengaruh awal dari pertukaran tersebut. Dampaknya tidak hanya ditentukan oleh suhu luar, tetapi juga kecepatan aktivitas, keberadaan anteroom, strip curtain, air curtain, door closer, dan disiplin operator.

2. Masuknya kelembapan

Udara luar membawa uap air. Saat memasuki lingkungan yang lebih dingin, kelembapan dapat mengembun pada kemasan, pintu, lantai, atau permukaan lain, lalu membentuk frost pada kondisi yang memungkinkan. Kemasan yang basah dapat kehilangan kekuatan, label menjadi sulit dibaca, dan area lantai berpotensi licin.

Pada produk dekat pintu, pola embun atau frost sering mengikuti arah masuk udara. Meski demikian, keberadaan frost tidak boleh langsung dianggap sebagai bukti bahwa kapasitas refrigerasi kurang. Kondisi gasket, kebiasaan pintu, drainase, defrost, dan kelembapan area luar juga perlu diperiksa.

3. Fluktuasi dan recovery berulang

Ruang dengan lalu lintas tinggi dapat mengalami siklus gangguan dan recovery berkali-kali. Jika interval antaraktivitas terlalu singkat, zona produk dekat pintu mungkin belum pulih ketika pintu kembali dibuka. Produk dengan massa kecil, kemasan tipis, atau sensitivitas tinggi dapat menunjukkan perubahan lebih cepat dibanding pallet besar yang sudah stabil.

Produk dekat pintu tidak selalu langsung menjadi tidak aman hanya karena suhu udara sempat berubah. Evaluasi harus melihat besarnya perubahan, durasi, suhu produk, spesifikasi penyimpanan, serta total paparan. Catatan door event dan data logger membantu menghindari keputusan berdasarkan satu pembacaan sesaat.

4. Gangguan akibat aktivitas loading

Pallet yang menunggu, operator, hand pallet, forklift, dan barang baru dapat menghalangi pintu atau jalur sirkulasi. Produk baru yang lebih hangat juga menambah beban pada zona depan. Jika stok lama dan stok baru bercampur tanpa identifikasi, tim dapat salah menilai kenaikan suhu sebagai kerusakan sistem.

Penataan staging yang jelas, waktu loading yang terkendali, dan pencatatan suhu masuk membantu memisahkan risiko operasional dari masalah mesin. Pelajari juga pengendalian waktu bongkar muat cold storage.

Risiko Utama Produk Dekat Evaporator

1. Hembusan dingin langsung dan cold spot

Udara yang baru melewati coil dapat memiliki kondisi berbeda dari udara rata-rata ruang. Produk yang berada tepat pada jalur discharge dapat menerima hembusan dengan kecepatan lebih tinggi dan mengalami pendinginan permukaan lebih cepat. Pada penyimpanan chilled, kondisi ini dapat meningkatkan risiko pembekuan lokal apabila produk sensitif diletakkan pada zona yang tidak tervalidasi.

Contoh CDC mengenai penyimpanan vaksin menunjukkan bahwa area langsung di bawah cooling vent dapat memiliki temperatur atau airflow yang tidak stabil. Contoh tersebut bersifat khusus untuk vaksin dan peralatan terkait, tetapi memperlihatkan prinsip penting: posisi terhadap sumber hembusan dapat menentukan risiko produk, sehingga tidak boleh digeneralisasi hanya dari temperatur rata-rata ruang.

2. Kehilangan kelembapan dari permukaan

Kecepatan udara yang tinggi dapat mempercepat perpindahan panas dan massa pada permukaan. Produk tanpa kemasan yang sesuai, bahan segar, atau kemasan yang tidak tertutup rapat dapat lebih mudah mengalami pengeringan, penyusutan, atau perubahan penampilan. Besarnya dampak bergantung pada kelembapan ruang, lama paparan, karakter produk, dan perlindungan kemasan.

Pada produk frozen, masalah mutu seperti pengeringan permukaan tidak boleh hanya dikaitkan dengan posisi evaporator. Riwayat suhu, kualitas kemasan, lama penyimpanan, defrost, dan perpindahan produk juga perlu ditinjau.

3. Pengaruh siklus defrost

Saat defrost, fan biasanya mengikuti logika kontrol tertentu dan temperatur di sekitar unit cooler dapat berubah. Panas defrost, air lelehan, drain pan, serta fan delay harus bekerja sesuai desain agar panas atau kelembapan tidak terdorong kembali ke ruang secara tidak tepat. Produk yang terlalu dekat dapat lebih dipengaruhi kondisi lokal apabila jarak dan pelindung tidak sesuai.

Perubahan sesaat selama defrost tidak otomatis menandakan kegagalan. Yang perlu diperiksa adalah pola recovery, terminasi defrost, fan delay, kondisi coil, drain, heater, dan apakah produk berada pada area yang seharusnya bebas dari penyimpanan. Pelajari juga evaluasi sistem defrost cold storage.

4. Produk menghalangi supply atau return air

Risiko terbesar dari penempatan terlalu dekat evaporator dapat meluas ke seluruh ruangan. Karton, pallet, atau stretch film yang menutup discharge mengurangi jangkauan hembusan. Barang pada sisi return dapat menyebabkan udara mengambil jalur pendek sehingga area jauh dari unit cooler tidak mendapat pertukaran yang memadai.

Danfoss memasukkan blocked air path dan produk yang ditumpuk terlalu dekat evaporator sebagai pemeriksaan awal saat kompresor berjalan tetapi ruang tidak mendingin dengan baik. Perbaikan tidak boleh langsung berupa penambahan refrigeran, karena penyebabnya mungkin murni distribusi udara.

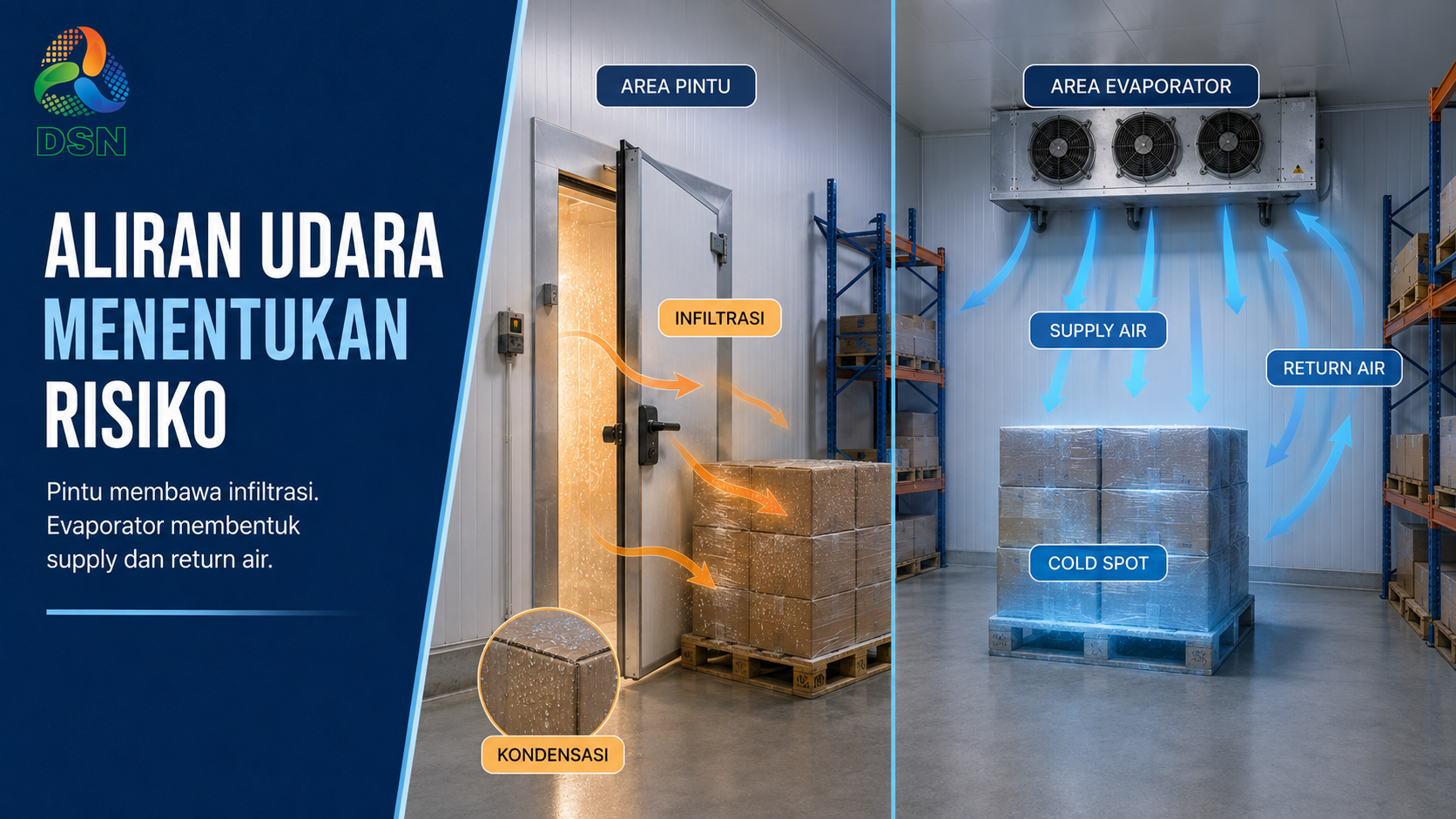

Perbandingan Risiko Dekat Pintu dan Dekat Evaporator

Secara praktis, produk dekat pintu lebih perlu diawasi ketika pintu sering dibuka, area luar panas atau lembap, dan tidak ada pengendalian lalu lintas yang efektif. Produk dekat evaporator lebih perlu diawasi ketika barang sensitif terhadap pembekuan, hembusan langsung kuat, defrost memberi pengaruh lokal, atau tumpukan berpotensi menutup jalur udara.

Faktor yang Menentukan Zona Mana Lebih Berisiko

• Jenis produk. Produk frozen, chilled, farmasi, sayur, buah, daging, seafood, dan bahan cair memiliki sensitivitas yang berbeda terhadap kenaikan suhu, pembekuan, kelembapan, dan kecepatan udara.
• Batas penyimpanan. Risiko harus dibandingkan dengan spesifikasi produk dan persyaratan mutu, bukan dengan asumsi bahwa suhu lebih rendah selalu lebih baik.
• Massa dan kemasan. Pallet besar merespons lebih lambat daripada kemasan kecil. Kemasan rapat dapat melindungi permukaan, tetapi susunan terlalu padat menghambat pertukaran udara.
• Frekuensi pintu. Semakin sering dan lama pintu dibuka, semakin besar peluang produk dekat pintu mengalami infiltrasi dan recovery berulang.
• Arah serta jangkauan fan. Posisi produk terhadap discharge, return, rak, dan dinding menentukan apakah udara menyapu produk atau mengambil jalur pendek.
• Defrost dan fan delay. Urutan kontrol memengaruhi kapan fan berhenti, kapan panas defrost dilepaskan, dan kapan udara kembali diedarkan.
• Kondisi coil. Frost, kotoran, sirip rusak, atau hambatan fisik dapat menurunkan airflow dan mengubah pola distribusi.
• Lokasi sensor. Sensor di sekitar produk dekat pintu atau discharge dapat membaca kondisi lokal yang tidak mewakili ruang maupun produk.
• Pola loading. Suhu awal, volume harian, lokasi staging, dan kecepatan penataan memengaruhi beban aktual.
• Durasi penyimpanan. Paparan singkat dan paparan terus-menerus memiliki konsekuensi berbeda, terutama pada produk yang sensitif.

Data yang Perlu Dicatat Sebelum Memindahkan Produk

Jangan memindahkan seluruh stok hanya berdasarkan rasa dingin, satu termometer infrared, atau satu angka display. Untuk produk dekat pintu, catat posisi tiga dimensi, waktu sejak loading, kondisi pintu, event defrost, status fan, jenis kemasan, serta temperatur pada titik pembanding yang setara.

Bedakan suhu udara, suhu permukaan kemasan, suhu antarproduk, dan suhu inti produk. Termometer infrared membaca permukaan dan dipengaruhi emisivitas, jarak, sudut, serta kondisi permukaan. Probe mengukur pada titik kontak atau penetrasi sesuai metode. Data logger udara berguna untuk tren, tetapi tidak otomatis sama dengan suhu inti produk.

Catat pula apakah keluhan mengikuti lokasi atau mengikuti batch. Jika SKU yang sama bermasalah hanya pada zona tertentu, distribusi suhu perlu dicurigai. Jika masalah mengikuti produk baru di semua lokasi, suhu masuk, massa, kemasan, atau kapasitas pull-down mungkin lebih berpengaruh.

Cara Memeriksa Risiko Secara Bertahap

Tahap 1: Pemeriksaan awal

Dokumentasikan layout, rak, pallet, evaporator, pintu, arah bukaan, strip curtain, sensor, dan jalur pergerakan operator. Periksa apakah produk dekat pintu melewati batas penempatan atau apakah barang dekat unit cooler menutup discharge dan return. Bandingkan dengan foto atau layout saat sistem bekerja baik.

Tahap 2: Perbaikan operasional

Kurangi durasi pintu, rapikan staging, pastikan gasket dan closer bekerja, buka kembali jalur udara, serta pindahkan barang sementara dari area kritis. Gunakan marking lantai atau rak untuk menjaga zona bebas di depan unit cooler dan pintu sesuai desain fasilitas.

Tahap 3: Pengukuran teknis

Tempatkan data logger pada zona produk dekat pintu, tengah ruang, dekat evaporator, bagian belakang rak, serta lokasi produk yang bermasalah. Gunakan interval dan durasi yang mampu menangkap operasi representatif, termasuk door event, loading, defrost, fan delay, dan recovery. WHO menekankan temperature mapping sebagai proses tiga dimensi untuk mengenali distribusi, hot spot, dan cold spot.

Tahap 4: Pemeriksaan atau perbaikan komponen

Periksa fan evaporator, arah putaran, coil, frost, drain, heater, defrost termination, fan delay, door gasket, closer, alarm pintu, serta kondisi panel. Pekerjaan kelistrikan, pressure, refrigeran, superheat, subcooling, perubahan controller, dan pembukaan sistem harus dilakukan teknisi kompeten.

Tahap 5: Evaluasi sistem

Bandingkan beban aktual dengan asumsi desain: suhu masuk produk, volume harian, frekuensi pintu, operator, lampu, peralatan, kondisi ambient, target suhu, dan pull-down. Jika kompresor bekerja panjang, jangan langsung menyimpulkan kekurangan refrigeran; airflow, kondensor, expansion device, sensor, defrost, dan sizing perlu dinilai bersama.

Tahap 6: Preventive maintenance dan peningkatan sistem

Masukkan inspeksi pintu, jalur airflow, coil, fan, sensor, alarm, defrost, drain, dan marking produk ke preventive maintenance. Tinjau ulang mapping setelah perubahan rak, kapasitas, evaporator, controller, atau pola loading. Pelajari juga program maintenance cold storage.

Kondisi Kurang Ideal dan Kondisi yang Direkomendasikan

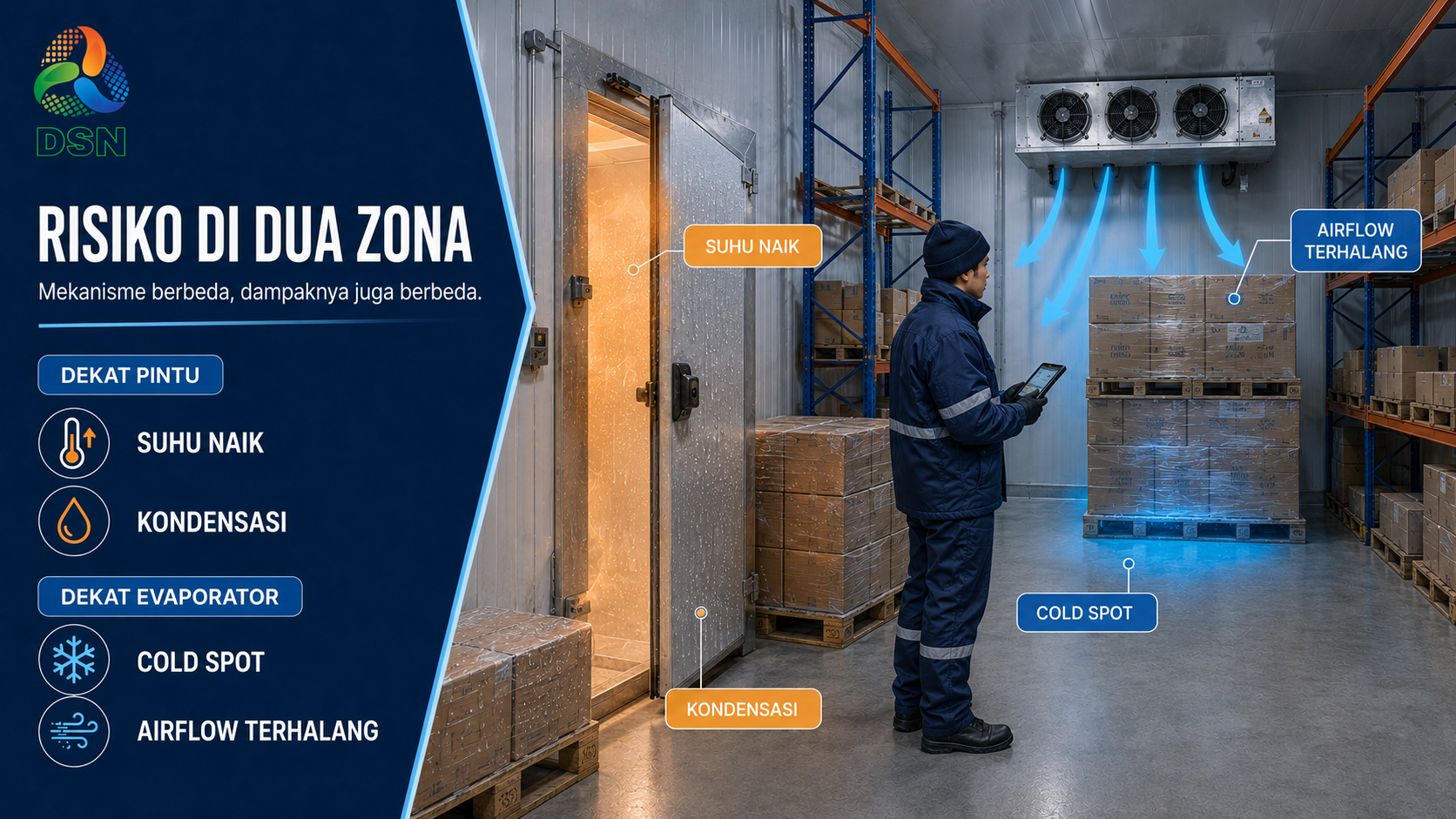

Studi Kasus Ilustratif: Dua Zona Menunjukkan Risiko Berbeda

Kasus berikut bersifat ilustratif untuk menjelaskan metode evaluasi dan bukan klaim proyek Dewa Salju Nusantara.

Masalah awal

Sebuah chiller room menyimpan produk dalam kemasan karton. Operator menemukan embun pada beberapa karton produk dekat pintu, sementara produk pada rak yang berada tepat di jalur evaporator menunjukkan permukaan lebih dingin daripada area lain. Display controller tetap berada pada pola yang dianggap normal.

Penyebab

Pintu sering terbuka saat penyortiran, strip curtain tidak kembali menutup dengan baik, dan produk dekat pintu ditempatkan melewati marking. Di sisi lain, rak dekat evaporator terlalu tinggi sehingga karton teratas berada langsung pada discharge air. Kedua zona mengalami mekanisme berbeda, bukan satu kerusakan yang sama.

Dampak

Tim sempat mempertimbangkan menurunkan setpoint untuk mengatasi produk dekat pintu. Tindakan tersebut berpotensi membuat zona evaporator semakin dingin tanpa mengurangi kelembapan yang masuk. Produk juga dipindahkan tanpa pencatatan sehingga riwayat lokasi menjadi sulit ditelusuri.

Proses evaluasi

Tim mencatat door event, defrost, fan, suhu udara, suhu permukaan, dan suhu produk pada titik yang sebanding. Data logger ditempatkan pada produk dekat pintu, tengah ruang, dan jalur evaporator. Kondisi gasket, curtain, rak, serta jalur return diperiksa bersamaan.

Solusi

Alur loading diperbaiki, marking zona produk dekat pintu dikembalikan, strip curtain dirapikan, dan tinggi tumpukan dekat evaporator dibatasi sesuai layout yang divalidasi. Sensor kontrol tidak dipindahkan sembarangan; titik monitoring tambahan digunakan untuk mengawasi dua zona.

Hasil setelah perbaikan

Pola antarzona menjadi lebih mudah dikendalikan dan dijelaskan. Tidak dicantumkan angka karena hasil aktual bergantung pada produk, ukuran ruang, beban, setting, serta desain sistem masing-masing fasilitas.

10 Tips Praktis Menentukan Zona Penyimpanan

1. Kelompokkan produk berdasarkan sensitivitas. Pisahkan barang yang sensitif menghangat, sensitif membeku, sensitif kelembapan, dan membutuhkan monitoring khusus agar penempatan tidak hanya mengikuti ruang kosong.
2. Tandai zona bebas untuk produk dekat pintu. Marking mencegah pallet mengganggu bukaan, curtain, jalur operator, dan pertukaran udara pada area yang sudah direncanakan.
3. Jaga jalur evaporator. Jangan menutup discharge maupun return dengan karton, stretch film, pallet kosong, atau barang sementara.
4. Persingkat aktivitas loading. Siapkan dokumen, pallet, dan alat sebelum pintu dibuka untuk mengurangi infiltrasi serta mempercepat recovery.
5. Periksa gasket dan closer. Kebocoran kecil yang terus terjadi dapat lebih merugikan daripada satu bukaan yang singkat dan terkontrol.
6. Catat event penting. Door opening, loading, defrost, alarm, serta perpindahan produk perlu dicocokkan dengan grafik suhu.
7. Gunakan alat ukur sesuai fungsi. Jangan menyamakan pembacaan infrared, probe, sensor controller, dan data logger tanpa memahami apa yang diukur.
8. Review layout saat stok berubah. Penambahan SKU, tinggi pallet, atau pola rak dapat menciptakan hot spot dan cold spot baru.
9. Jangan menurunkan setpoint sebagai jalan pintas. Tindakan ini dapat memperbesar risiko pembekuan lokal tanpa menyelesaikan infiltrasi atau hambatan airflow.
10. Validasi melalui mapping. Temperature mapping membantu menetapkan zona aman, titik monitoring, dan batas penempatan berdasarkan bukti.

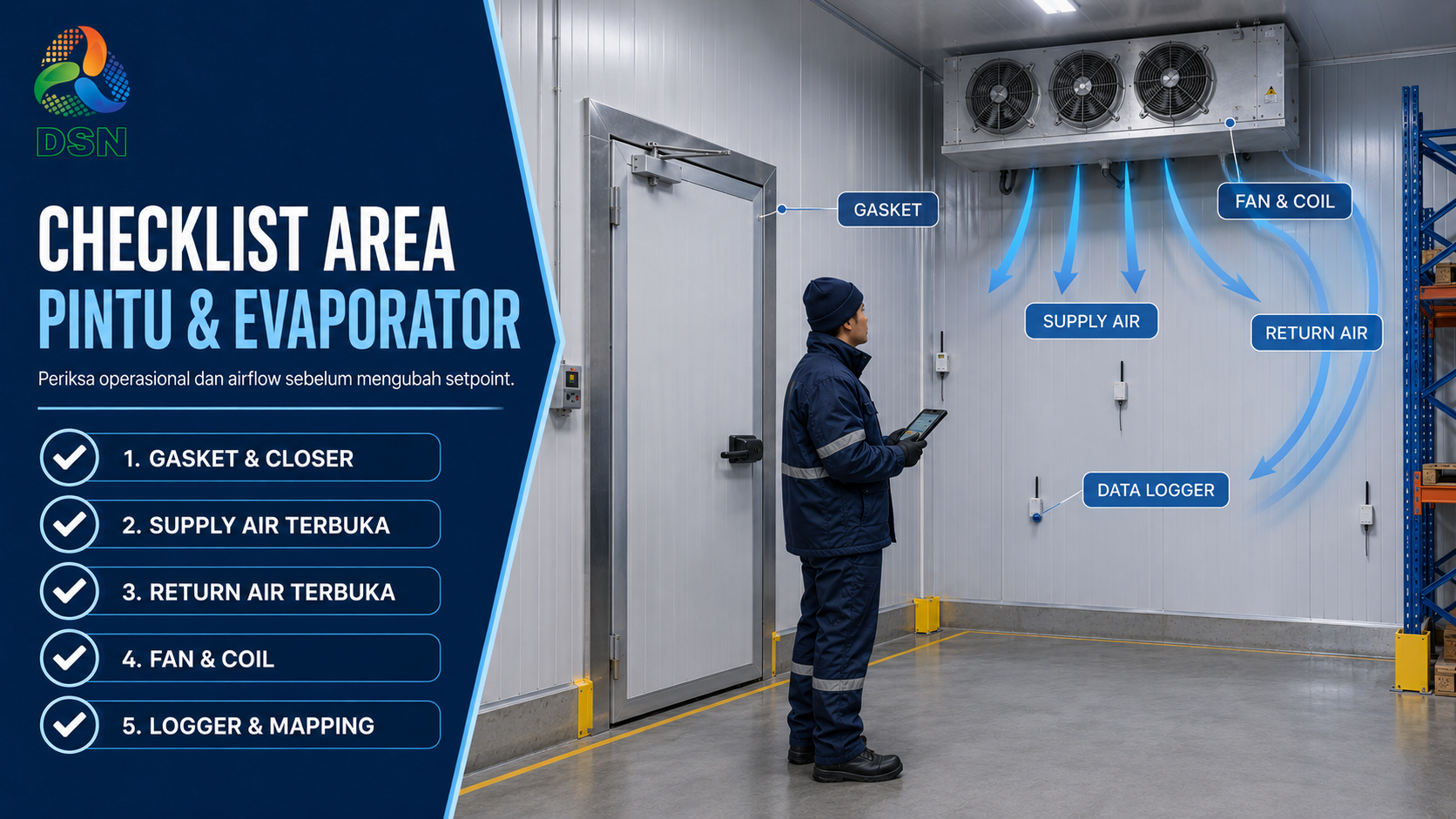

Checklist Pemeriksaan Produk Dekat Pintu dan Evaporator

8 Kesalahan Umum yang Perlu Dihindari

Standar dan Referensi Industri

WHO TRS 961 Annex 9, Supplement 8 membahas temperature mapping area penyimpanan dan pentingnya mengenali distribusi temperatur, hot spot, serta cold spot. Panduan WHO mengenai mapping cold-chain equipment juga menekankan evaluasi ruang secara tiga dimensi dan pengujian kembali setelah perubahan yang dapat memengaruhi distribusi.

Danfoss Cold Room Application Sizing Guide menjelaskan bahwa frekuensi dan durasi pintu, pola loading, target suhu, kelembapan, airflow, defrost, monitoring, serta beban aktual perlu dipertimbangkan bersama. Panduan troubleshooting Danfoss juga menyarankan pemeriksaan door sealing, airflow, coil, sensor, refrigeran, expansion device, kompresor, dan sizing sebelum mengganti komponen.

CDC Vaccine Storage and Handling dapat menjadi contoh khusus untuk produk biologis bahwa posisi produk dekat pintu serta titik tepat di bawah cooling vent dapat memiliki temperatur atau airflow yang tidak stabil. Pedoman tersebut tidak boleh diterapkan sebagai angka universal untuk pangan atau cold storage industri; spesifikasi produk dan regulasi sektoral tetap menjadi acuan.

Referensi pendukung lain yang relevan adalah ASHRAE Handbook – Refrigeration, Codex General Principles of Food Hygiene, manual produsen evaporator/controller, serta persyaratan BPOM atau sistem mutu yang berlaku. Gunakan edisi terkini dan sesuaikan dengan jenis produk serta yurisdiksi fasilitas.

FAQ Area Pintu dan Evaporator

Kesimpulan

Produk dekat pintu umumnya lebih rentan terhadap udara hangat, kelembapan, kondensasi, dan recovery berulang akibat aktivitas akses. Penilaian produk dekat pintu harus memperhatikan frekuensi bukaan, kondisi gasket, staging, serta beban panas dan kelembapan area luar.

Produk dekat evaporator menghadapi risiko yang berbeda. Hembusan langsung dapat menciptakan cold spot atau pembekuan lokal pada produk sensitif, sementara tumpukan yang terlalu dekat dapat menutup supply atau return air dan mengurangi distribusi suhu di seluruh ruang.

Karena mekanismenya berbeda, menentukan zona paling berisiko harus menggunakan spesifikasi produk, layout, kemasan, event pintu, defrost, kondisi fan dan coil, suhu udara, suhu produk, serta temperature mapping. Satu display controller atau satu hasil pengukuran tidak cukup untuk mewakili semua posisi.

Mulailah dari perbaikan operasional yang aman, kemudian lakukan pengukuran dan pemeriksaan teknis bila pola tetap berulang. Hindari perubahan setpoint, sensor, refrigeran, atau safety control tanpa diagnosis yang lengkap.
