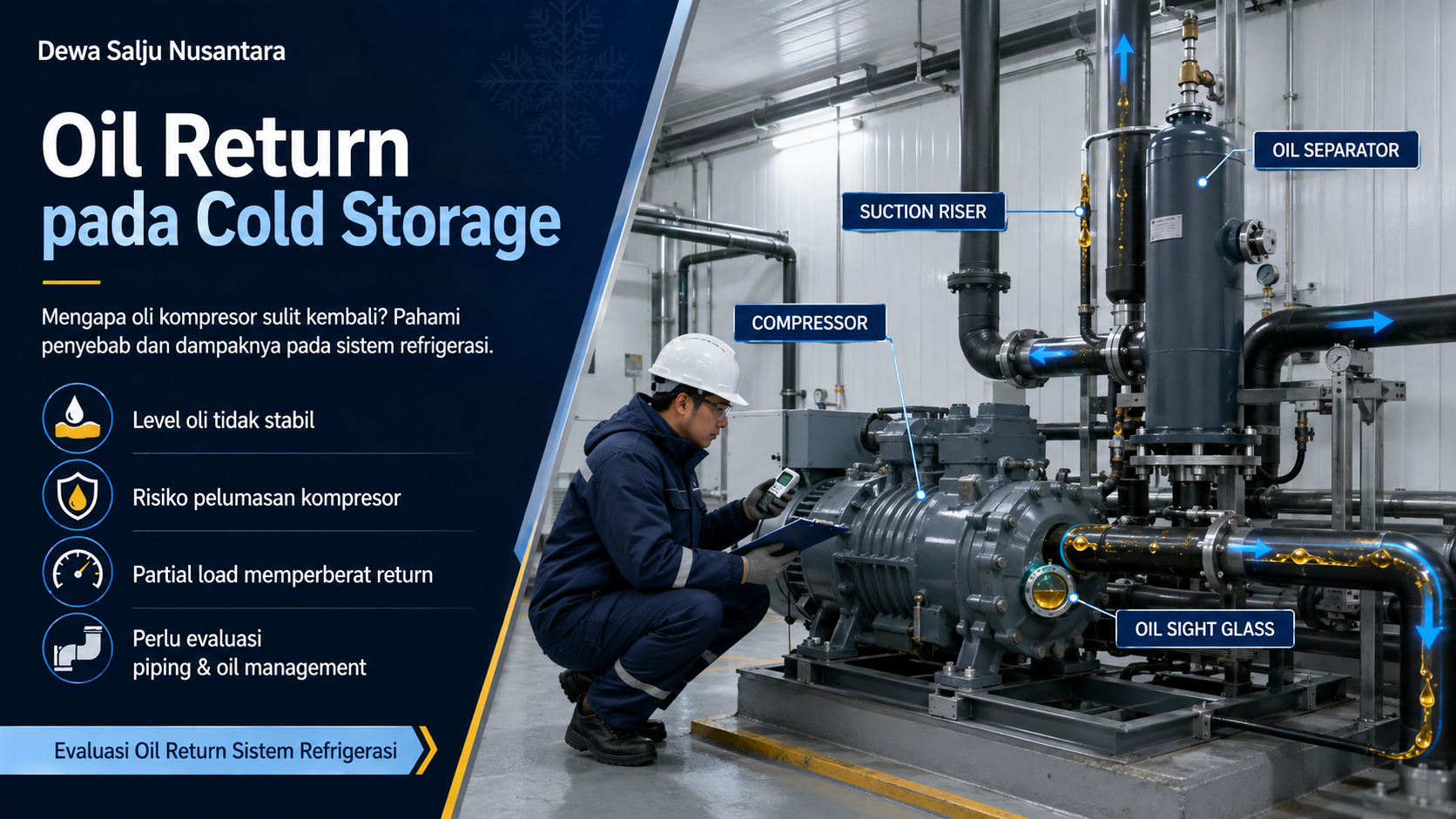

Oil Return pada Sistem Refrigerasi Cold Storage: Mengapa Oli Kompresor Sulit Kembali dan Apa Dampaknya?

Masalah oil return sering baru mendapat perhatian ketika level oli kompresor mulai turun, proteksi oli aktif, atau teknisi berulang kali harus menambahkan oli. Padahal, oli yang terlihat “hilang” belum tentu keluar dari sistem. Sebagian oli dapat terbawa bersama refrigeran dan tertahan sementara di suction line, evaporator, vertical riser, oil separator, atau bagian lain dari rangkaian refrigerasi.

Dalam sistem refrigerasi cold storage, sebagian kecil oli pelumas dapat ikut keluar dari kompresor bersama discharge gas. Sistem kemudian harus mampu mengelola dan mengembalikan oli tersebut sehingga crankcase tetap memiliki pelumasan yang memadai. Karena itu, oil return bukan hanya persoalan jumlah oli, tetapi juga persoalan desain piping, kecepatan aliran refrigeran, rentang kapasitas, temperatur operasi, dan perangkat oil management.

Masalah menjadi lebih kritis pada freezer room dan aplikasi temperatur rendah. Saat kapasitas turun, mass flow refrigeran dan gas velocity di suction line ikut menurun, sehingga sistem yang normal pada full load dapat mulai menunjukkan masalah pada partial load.

Gangguan ini dapat memicu compressor trip dan downtime. Jika level oli turun, evaluasi sistem sebelum menambah oli.

Apa Itu Oil Return pada Sistem Refrigerasi?

Oil return adalah proses kembalinya oli pelumas yang ikut bersirkulasi bersama refrigeran menuju kompresor atau sistem oil management. Pada compressor berpelumas, sejumlah oli dapat terbawa ke discharge line. Oil separator dapat menangkap sebagian, sedangkan oli yang lolos masih harus dapat kembali melalui rangkaian refrigerasi.

ASHRAE menjelaskan bahwa refrigerant line perlu memenuhi dua kebutuhan yang sering saling berlawanan: pressure drop harus tetap rendah pada full load, tetapi aliran juga harus mampu mengembalikan oli pada minimum load. Artinya, memilih pipa yang besar hanya untuk menekan pressure drop belum tentu menghasilkan oil return yang baik.

Dalam praktik, pengembalian oli dipengaruhi oleh diameter dalam pipa, densitas dan velocity gas, konfigurasi riser, temperatur, karakteristik refrigerant-oil, serta rentang kapasitas compressor. Pada sistem multi-compressor, distribusi oli antarcompressor menambah lapisan kompleksitas karena oil return tidak cukup hanya kembali ke suction header, tetapi juga perlu dibagi secara stabil.

Mengapa Oil Return Penting bagi Operasional Cold Storage?

Kompresor membutuhkan oli untuk melumasi bagian bergerak, mengurangi gesekan, membantu sealing pada desain tertentu, serta mendukung reliability operasi. Level oli yang tidak stabil dapat mengganggu pelumasan, sementara oli yang terlalu banyak tertahan di heat exchanger juga tidak diinginkan karena dapat memengaruhi perpindahan panas.

Sight glass rendah tidak selalu berarti oli benar-benar hilang. Ketika load berubah, oli yang tertahan dapat kembali ke compressor sehingga level naik lagi. Karena itu, oil inventory perlu dibaca sebagai kondisi sistem, bukan hanya kondisi crankcase sesaat.

Untuk memahami pemeriksaan kompresor dalam konteks perawatan keseluruhan, baca juga

Maintenance Cold Storage: Cara Merawat Mesin Pendingin
.
Artikel tersebut membantu menempatkan pemeriksaan oli bersama kondisi kompresor, evaporator, kondensor, panel, dan data suhu.

Bagaimana Oil Return Bekerja?

Sebagian kecil oli dapat ikut keluar bersama discharge gas. Jika sistem memakai oil separator, sebagian oli dipisahkan dan dikembalikan ke compressor sump atau oil reservoir, sedangkan oli yang lolos tetap harus bergerak melalui rangkaian refrigerasi menuju suction side.

Di suction line, oli bergerak sebagai film atau droplet yang terbawa gas. Horizontal piping perlu mendukung drainage menuju compressor, sedangkan suction riser membutuhkan gas velocity yang cukup untuk mengangkat oli melawan gravitasi. Karena itu, minimum load menjadi kondisi penting dalam evaluasi pengembalian oli.

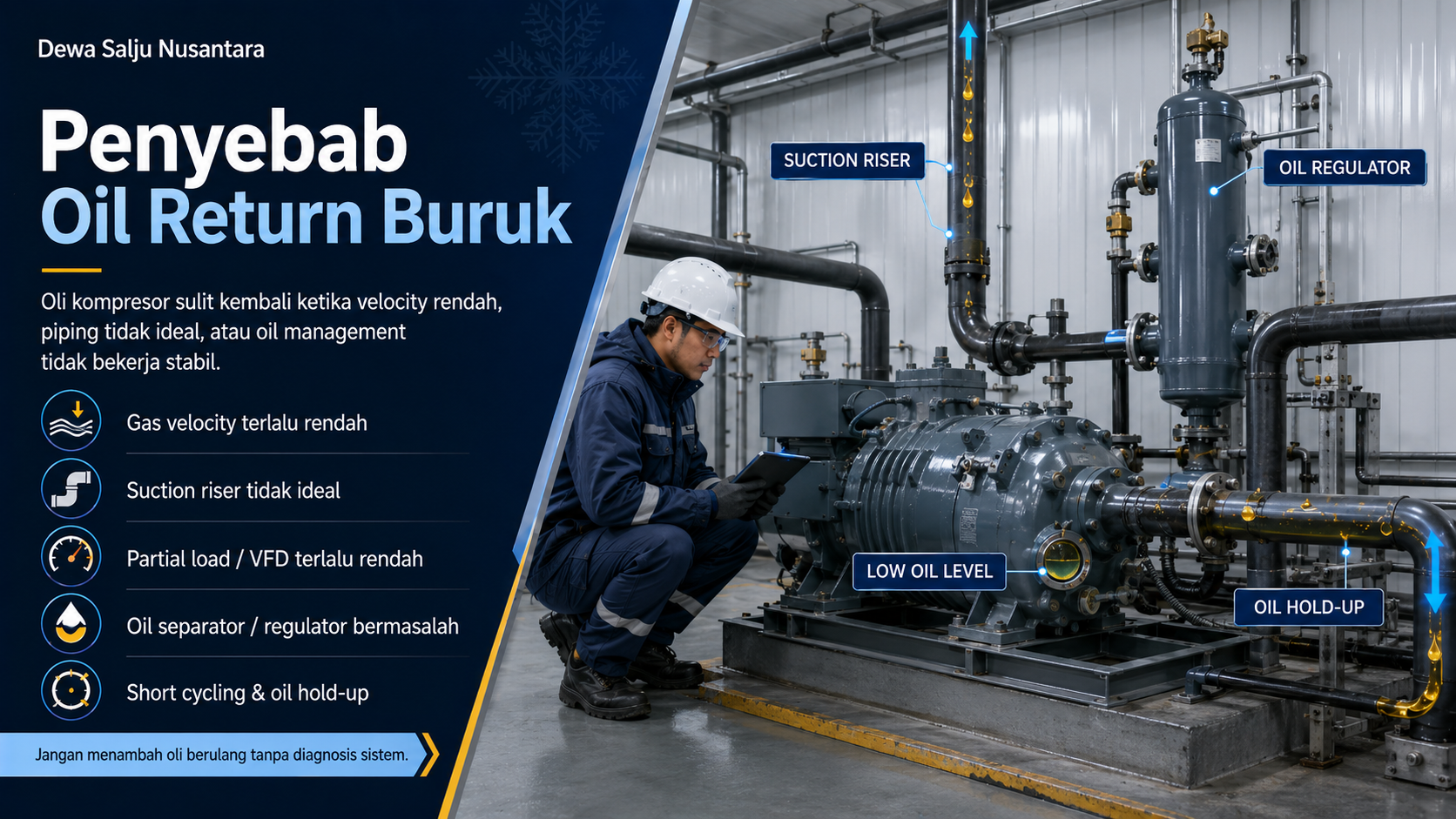

Faktor Utama yang Membuat Oli Kompresor Sulit Kembali

Diameter Suction Line dan Gas Velocity

Suction pipe yang terlalu kecil dapat menimbulkan pressure drop berlebihan, tetapi pipa yang terlalu besar dapat menurunkan gas velocity. Karena itu, sizing harus mencari keseimbangan. ASHRAE menekankan line sizing harus menjaga pressure drop yang masuk akal pada full load sekaligus memastikan pengembalian oli pada minimum load.

Situasi ini menjelaskan mengapa perubahan diameter pipa tanpa perhitungan dapat memindahkan masalah. Menambah diameter mungkin memperbaiki pressure drop pada satu kondisi, tetapi justru memperburuk oil transport ketika kapasitas sistem menurun.

Vertical Suction Riser

Vertical riser adalah salah satu titik yang paling sensitif. Oli yang berada pada dinding pipa harus terangkat oleh aliran gas. ASHRAE menyebut kriteria utama transport oli pada riser berkaitan dengan gas velocity, gas density, dan inside pipe diameter. Pada load rendah, momentum aliran dapat turun sehingga pengembalian oli melambat.

Dalam sistem dengan variasi kapasitas besar, desain double suction riser dapat digunakan pada kondisi tertentu untuk menjaga pengembalian oli pada minimum load tanpa menciptakan pressure drop berlebihan pada full load. Namun konfigurasi ini harus dihitung berdasarkan refrigerant, kapasitas, temperatur, dan manufacturer guidance; bukan diterapkan sebagai pola universal.

Partial Load, VFD, dan Minimum Operating Condition

Cold storage tidak selalu bekerja pada kapasitas maksimum. Setelah produk mencapai temperatur target, demand dapat turun dan compressor unload atau beroperasi pada frequency lebih rendah. BITZER menekankan bahwa minimum gas velocity harus dipertimbangkan pada operasi dengan reduced speed karena low mass flow dapat memperburuk pengembalian oli.

Artinya, retrofit VFD atau perubahan control logic perlu dibaca bukan hanya dari sisi penghematan energi. Minimum frequency, waktu operasi, staging compressor, dan piping harus tetap kompatibel dengan kebutuhan oil circulation.

Short Cycling

BITZER juga mengidentifikasi short cycling sebagai salah satu penyebab oil loss pada compressor. Setiap start dapat memompa sebagian oli keluar. Jika compressor berhenti sebelum sistem mencapai kondisi stabil dan oli sempat kembali, siklus yang berulang dapat menurunkan oil level secara bertahap.

Karena itu, alarm oil level yang muncul bersamaan dengan frekuensi start-stop tinggi tidak boleh langsung dianggap sebagai kebutuhan menambah oli. Control logic, load, refrigerant charge, dan penyebab short cycling perlu dievaluasi bersama.

Peran Oil Separator dalam Oil Return

Oil separator membantu memisahkan oli dari discharge refrigerant sebelum oli menyebar lebih jauh ke sistem. Pada aplikasi tertentu, perangkat ini sangat berguna untuk mengurangi oil circulation, membantu mempertahankan level crankcase, dan mendukung sistem dengan piping panjang atau multiple compressor.

Namun oil separator bukan obat untuk semua masalah. ASHRAE menekankan separator tidak memiliki efisiensi 100%, sehingga keseluruhan sistem tetap harus didesain agar oli dapat kembali. Selain itu, float, return line, differential pressure, filter, reservoir, atau control device juga dapat menjadi sumber gangguan.

• Kurangi oil circulation.
  Separator membatasi jumlah oli yang ikut menuju condenser dan evaporator.
• Bantu menjaga crankcase level.
  Oli yang terpisah dapat dikembalikan ke compressor atau reservoir sesuai desain.
• Dukung compressor rack.
  Separator dapat menjadi bagian dari oil reservoir dan oil level control system pada multiple compressor.
• Tetap butuh piping yang benar.
  Separator tidak dapat mengompensasi suction riser atau minimum gas velocity yang salah desain.

Tanda-Tanda Oil Return Bermasalah

• Level oli terus menurun.
  Sight glass menunjukkan tren turun selama operasi meskipun tidak ditemukan kebocoran eksternal yang menjelaskan kehilangan tersebut.
• Level oli berubah ekstrem mengikuti load.
  Oli rendah pada partial load lalu kembali ketika kapasitas naik merupakan pola yang perlu dianalisis.
• Oil safety atau oil level alarm berulang.
  Alarm perlu dibaca bersama kondisi sensor, oil pressure, regulator, reservoir, liquid return, dan actual oil level.
• Oli berulang kali harus ditambahkan.
  Penambahan yang sering dapat menandakan oil inventory tertahan di sistem, bukan benar-benar hilang.
• Masalah muncul setelah perubahan VFD atau staging.
  Perubahan minimum capacity dapat menurunkan gas velocity pada suction piping.
• Performa evaporator berubah tanpa penyebab jelas.
  Oil accumulation dapat menjadi salah satu faktor yang mengganggu heat transfer, tetapi harus dibedakan dari frosting, airflow, refrigerant feed, dan beban.
• Masalah terjadi setelah defrost atau startup.
  Distribusi refrigerant dan oli dapat berubah saat operating condition berubah cepat.
• Level oli antarcompressor tidak seimbang.
  Pada rack system, oil balancing, suction header, regulator, dan sequence control perlu ditinjau.

Dampak Oil Return yang Buruk terhadap Sistem Refrigerasi

Dampak paling serius adalah risiko kekurangan pelumasan pada compressor. Oli yang tertahan pada sisi low pressure juga dapat memengaruhi heat transfer dan membuat oil inventory yang terlihat di crankcase tidak mencerminkan total oli di sistem.

Pada multiple compressor, oil distribution yang tidak seimbang dapat membuat satu unit terlihat selalu kekurangan. Karena itu, reservoir, level regulator, suction header, sequence operation, dan manufacturer guidance perlu dievaluasi bersama sebelum menambah oli atau mengganti compressor.

Parameter dan Data yang Perlu Diperhatikan

Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan

Cara Memeriksa dan Mengevaluasi Oil Return

Evaluasi dimulai dari pola, bukan satu pembacaan sight glass. Catat kapan oil level turun, compressor yang aktif, kapasitas atau frequency, start-stop history, serta apakah kejadian muncul setelah defrost, startup, pull-down, atau operasi low load.

Bandingkan high load dan low load. Jika oil level stabil pada kapasitas tinggi tetapi turun setelah partial load berkepanjangan, suction gas velocity dan riser perlu ditinjau. Jika pola tidak berkaitan dengan load, perluas pemeriksaan ke separator, regulator, leakage, liquid return, dan sensor level.

Review drawing dan instalasi aktual: suction pipe diameter, vertical riser, horizontal run, slope, header, trap, total length, posisi evaporator, serta elevasi compressor. Setelah itu periksa oil separator, return line, reservoir, regulator, filter, solenoid, sight glass, dan alarm sesuai konfigurasi sistem.

Untuk memahami posisi kompresor, oil separator, evaporator, dan komponen lain dalam sistem, lihat juga

Daftar Kebutuhan Cold Storage: Panel, Kompresor, Mesin, dan Instalasi
.

Studi Kasus Ilustratif: Level Oli Turun saat Beban Malam Hari

Masalah Awal

Sebuah freezer room menggunakan dua compressor dengan capacity staging. Pada siang hari, ketika aktivitas loading masih tinggi, kedua compressor bekerja dan oil level terlihat relatif stabil. Masalah muncul pada malam hari ketika beban turun dan hanya satu compressor bekerja pada kapasitas rendah.

Penyebab

Data menunjukkan oil level mulai menurun setelah sistem berada cukup lama pada low load. Tidak ditemukan kebocoran oli eksternal yang signifikan. Review awal mengarah pada kemungkinan oil hold-up di suction piping karena gas velocity pada kondisi minimum tidak sama dengan saat full load.

Dampak

Operator beberapa kali menambahkan oli karena mengira compressor benar-benar kehilangan pelumas. Ketika beban meningkat pada pagi hari, sebagian oli kembali ke crankcase sehingga level menjadi terlalu tinggi dan pola troubleshooting semakin membingungkan.

Proses Evaluasi

Tim membandingkan oil level dengan compressor staging, suction condition, start-stop history, dan waktu operasi. Suction riser, oil separator, oil regulator, serta actual piping juga diperiksa untuk memastikan tidak ada penyebab lain yang lebih dominan.

Solusi

Tindakan difokuskan pada review minimum operating condition, sizing riser, sequence control, dan oil management. Penambahan oli dihentikan sampai oil inventory sistem dapat dipahami. Perubahan teknis dilakukan berdasarkan hasil evaluasi dan manufacturer guidance.

Hasil Setelah Perbaikan

Setelah kondisi operasi dan pengembalian oli diperbaiki, oil level menjadi lebih konsisten pada berbagai load dan tim memiliki parameter yang lebih jelas untuk menentukan kapan alarm membutuhkan tindakan. Studi kasus ini bersifat ilustratif dan bukan klaim proyek Dewa Salju Nusantara.

10 Tips Praktis Menjaga Oil Return

1. Catat oil level berdasarkan load. Hubungkan sight glass dengan compressor aktif, staging, frequency, dan waktu operasi agar pola tidak hilang.
2. Periksa minimum load. Sistem yang aman pada full load belum tentu memiliki gas velocity yang cukup saat demand rendah.
3. Jangan memperbesar suction pipe tanpa perhitungan. Pressure drop dapat turun, tetapi velocity juga dapat turun dan memperburuk oil transport.
4. Review sistem setelah memasang VFD. Minimum frequency dan running profile harus tetap kompatibel dengan kebutuhan oil return.
5. Periksa vertical riser secara khusus. Riser adalah titik kritis karena oli harus bergerak naik bersama suction gas.
6. Jangan mengandalkan oil separator saja. Separator membantu, tetapi piping tetap harus mampu mengembalikan oli yang lolos.
7. Pantau setelah defrost dan startup. Perubahan operating condition dapat memindahkan oil inventory dan memengaruhi level sesaat.
8. Dokumentasikan setiap penambahan oli. Catat tanggal, jumlah, alasan, dan kondisi operasi untuk mencegah overfilling.
9. Evaluasi compressor rack sebagai satu sistem. Separator, reservoir, regulator, suction header, dan sequence control saling memengaruhi oil balance.
10. Libatkan teknisi sebelum memodifikasi piping. Perubahan riser, trap, atau diameter tanpa engineering review dapat menimbulkan masalah baru.

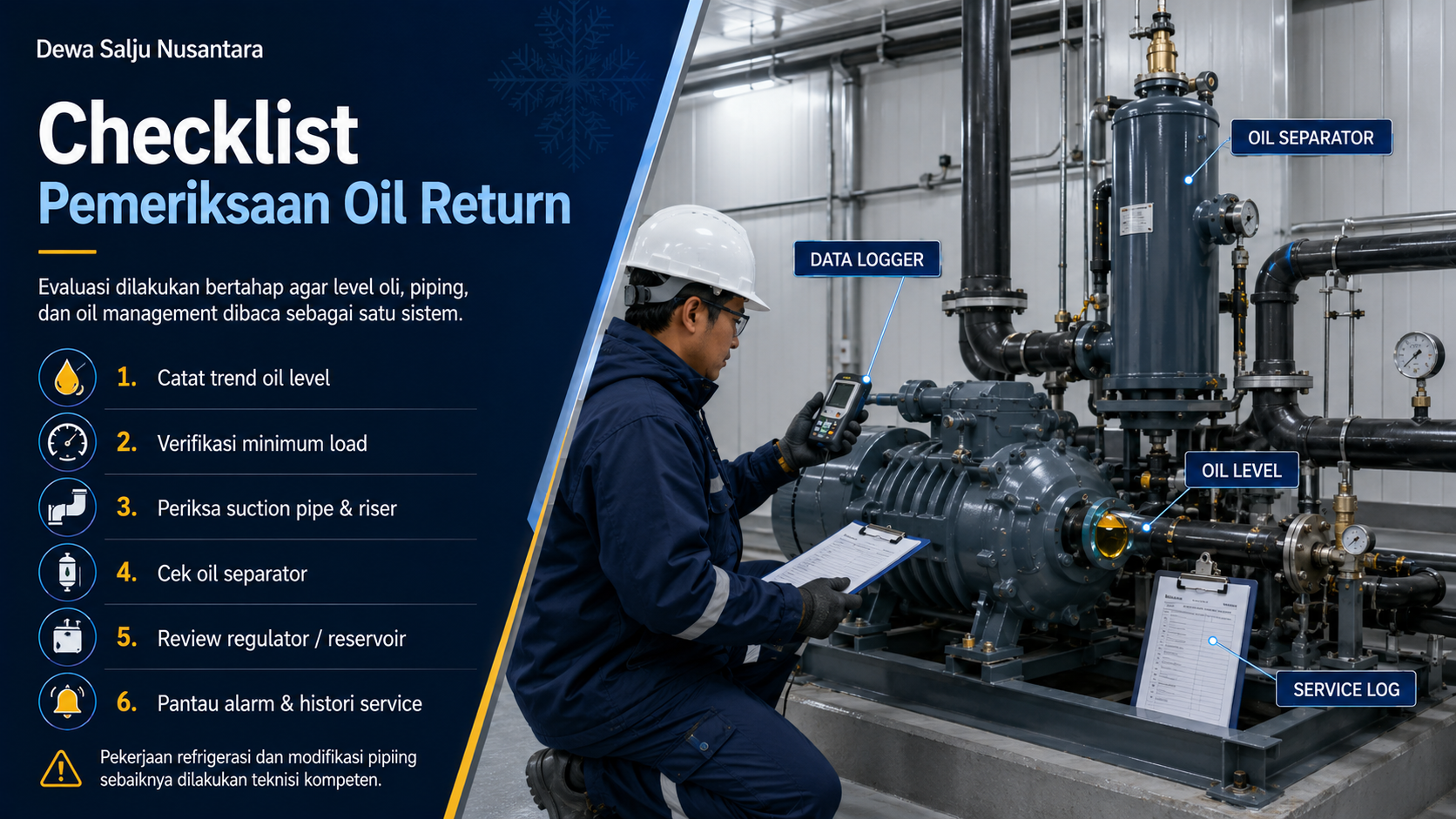

Checklist Oil Return pada Cold Storage

Kesalahan Umum yang Sering Terjadi

Solusi yang Direkomendasikan

Tahap 1: Pemeriksaan Awal

Catat oil level, compressor yang aktif, kapasitas, alarm, start-stop history, dan waktu kejadian. Jangan menyimpulkan sistem kekurangan oli hanya dari satu pembacaan sight glass. Periksa juga tanda kebocoran eksternal, foaming, dan kondisi perangkat oil level.

Tahap 2: Perbaikan Operasional

Review compressor staging, minimum VFD frequency, sequence control, dan durasi operasi pada partial load. Jika masalah oil return selalu muncul pada kondisi kapasitas rendah, operating strategy perlu dievaluasi bersama desain piping agar minimum mass flow tidak menciptakan kondisi yang tidak aman.

Tahap 3: Pengukuran Teknis

Teknisi mengumpulkan suction pressure, suction temperature, superheat, compressor capacity, discharge condition, dan data lain yang relevan. Tujuannya bukan mencari satu angka normal, tetapi memahami operating condition yang memicu perubahan oil level.

Tahap 4: Pemeriksaan dan Perbaikan Komponen

Periksa oil separator, return line, oil reservoir, regulator, filter, solenoid, level sensor, sight glass, dan protection sesuai konfigurasi sistem. Komponen yang ditemukan bermasalah diperbaiki atau diganti berdasarkan spesifikasi dan prosedur teknis yang sesuai.

Tahap 5: Evaluasi Sistem

Jika komponen bekerja tetapi oil level tetap tidak stabil, lakukan engineering review terhadap piping. Diameter line, riser, elevation, header, slope, total length, refrigerant, dan minimum mass flow perlu diverifikasi berdasarkan compressor serta operating envelope aktual.

Tahap 6: Preventive Maintenance dan Peningkatan Sistem

Masukkan oil level, alarm oli, oil separator, regulator, reservoir, dan operating load ke checklist preventive maintenance. Untuk rack system atau sistem dengan load variation besar, electronic oil level control, reservoir, separator, atau perubahan piping dapat dipertimbangkan setelah engineering review.

Untuk membangun program pemeriksaan yang lebih konsisten, gunakan

Panduan Lengkap Maintenance Cold Storage

sebagai referensi internal dan hubungkan temuan oil level dengan histori service. Untuk konteks monitoring dan early warning, lihat juga

Bagaimana Mengurangi Downtime Cold Storage dengan Sistem Monitoring Otomatis
.

Tabel Ringkasan

Standar dan Referensi Industri yang Relevan

2026 ASHRAE Handbook—Refrigeration merupakan volume Refrigeration ASHRAE terkini pada 2026. Halocarbon Refrigeration Systems membahas line sizing, minimum-load oil return, suction riser, double riser, dan multiple compressor piping, sedangkan bagian lubricants membantu memahami perilaku oli di refrigeration circuit.

BITZER menekankan kebutuhan minimum gas velocity, risiko reduced speed dan short cycling, serta oil balancing pada parallel operation. Danfoss dan Copeland menyediakan rujukan oil separator, reservoir, regulator, dan oil level control yang relevan untuk oil management commercial refrigeration.

Kesimpulan

Oil return merupakan bagian penting dari reliability sistem refrigerasi cold storage karena kompresor membutuhkan oil level dan kondisi pelumas yang sesuai. Oli yang ikut keluar bersama refrigeran harus dapat dikelola dan dikembalikan melalui piping serta oil management system yang benar.

Level oli rendah tidak otomatis berarti sistem benar-benar kekurangan oli. Sebagian oli dapat tertahan pada suction line, riser, evaporator, atau bagian lain dari sistem, terutama ketika gas velocity rendah atau sistem bekerja lama pada partial load. Karena itu, penambahan oli berulang tanpa diagnosis dapat menimbulkan masalah ketika oil inventory akhirnya kembali ke crankcase.

Penyelesaian masalah oil return harus melihat sistem secara menyeluruh: compressor load, suction pressure dan temperature, superheat, refrigerant dan lubricant, pipe diameter, vertical riser, oil separator, regulator, reservoir, short cycling, serta operating history. Pada compressor rack, oil balancing dan sequence operation juga harus masuk evaluasi.

Jika oil return bermasalah berulang, pemeriksaan teknis dan review desain lebih bernilai daripada mengganti komponen berdasarkan asumsi. Data yang baik membantu menentukan apakah tindakan cukup berupa perbaikan kontrol, service oil management, atau membutuhkan modifikasi piping.
