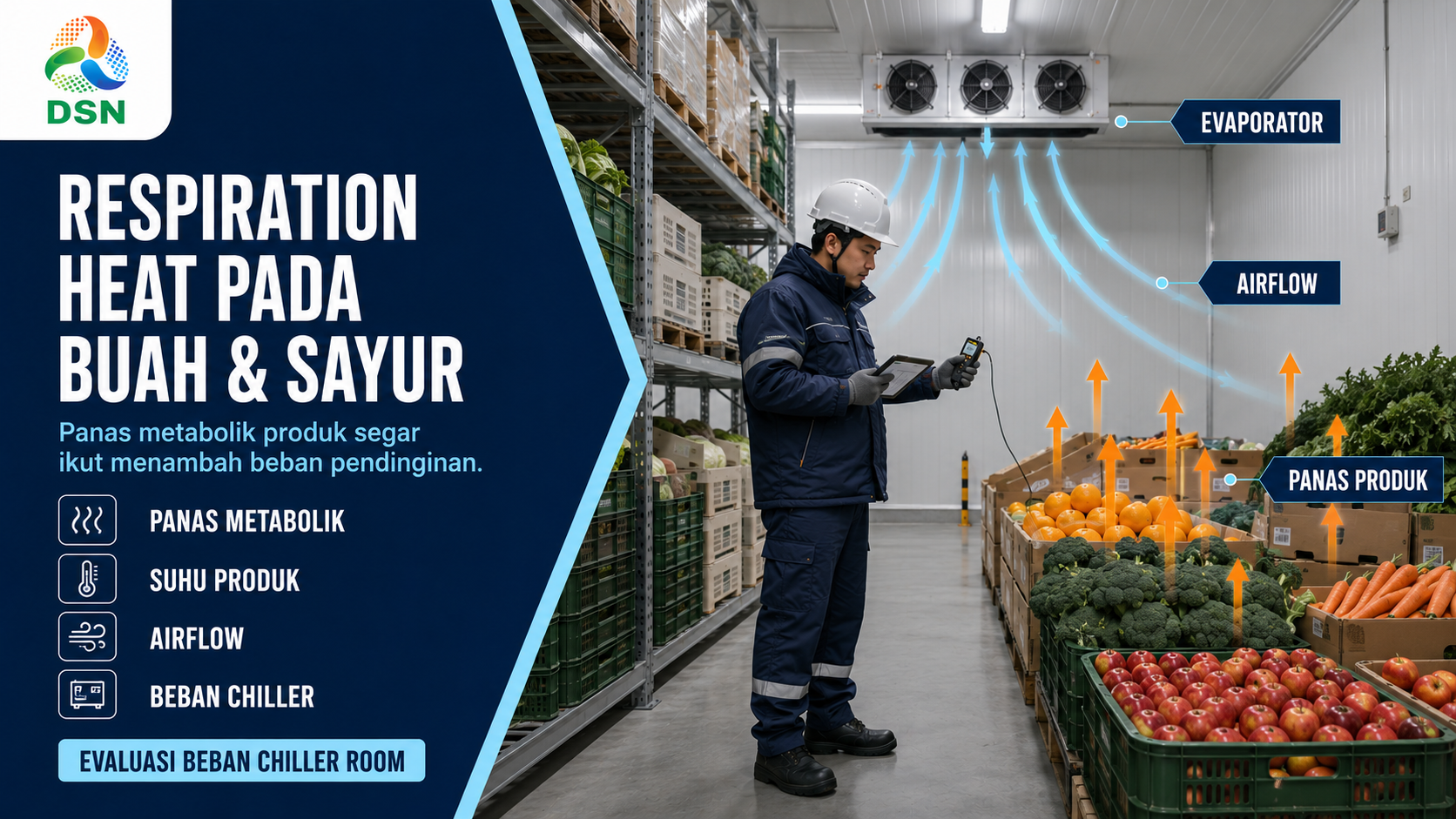

Buah dan sayur tetap hidup setelah dipanen. Sel jaringan masih menggunakan oksigen dan memecah cadangan senyawa organik untuk mempertahankan proses metabolisme. Dalam proses tersebut, energi dilepas dalam bentuk panas. Panas metabolik inilah yang dalam perhitungan penyimpanan dingin sering disebut panas respirasi.

Secara praktis, respiration heat adalah beban panas internal yang muncul dari produk itu sendiri. Berbeda dengan panas dari pintu terbuka atau dinding, sumbernya berada di dalam komoditas. Sistem pendingin harus mengambil panas tersebut bersamaan dengan field heat, sensible heat produk, infiltrasi udara, panas lampu, fan, personel, dan beban lain yang memang ada di fasilitas.

Nilai beban tidak sama untuk setiap komoditas. Jenis produk, varietas, tingkat kematangan, suhu produk, kondisi pascapanen, kerusakan mekanis, serta komposisi atmosfer dapat memengaruhi laju respirasi. Karena itu, desain chiller room untuk buah dan sayur sebaiknya menggunakan data komoditas yang sesuai, bukan satu angka generik untuk seluruh produk.

Perhitungan chiller room bertujuan memastikan kapasitas sistem mampu mengimbangi panas yang masuk atau dihasilkan selama periode operasi. Ketika produk segar terus menghasilkan panas, kapasitas yang hanya mempertimbangkan dimensi ruangan dapat terlihat cukup di atas kertas tetapi kurang responsif pada kondisi loading aktual.

Panas metabolik juga bersifat berkelanjutan selama produk masih melakukan respirasi. Besarnya dapat turun ketika suhu produk diturunkan, tetapi tidak hilang hanya karena suhu ruang sudah mencapai setpoint. Itu sebabnya controller yang menunjukkan temperatur stabil belum tentu menggambarkan kondisi termal seluruh pallet.

Dari sudut pandang bisnis, perhitungan yang lebih lengkap membantu menghindari dua ekstrem: sistem terlalu kecil yang lambat memulihkan suhu dan sistem terlalu besar yang tidak selalu memberi manfaat sebanding bila kontrol, airflow, serta operasi tidak sesuai. Tujuan desain bukan memilih kapasitas terbesar, melainkan menyesuaikan kapasitas, distribusi udara, dan kontrol dengan beban nyata.

1. 01

   Pisahkan sensible heat dan panas metabolik

   Dalam refrigeration load, produk segar dapat membawa beberapa komponen beban sekaligus. Saat produk masuk lebih hangat daripada target penyimpanan, sistem harus menurunkan sensible heat produk. Setelah itu, produk tetap menghasilkan metabolic heat selama respirasi berlangsung. Kedua beban tersebut berbeda dan sebaiknya tidak dicampur sebagai satu asumsi sederhana.

2. 02

   Gunakan massa produk dan data respirasi

   Besarnya beban respirasi ditentukan dari massa produk dan laju pelepasan panas respirasi pada kondisi yang relevan. Data laju respirasi sebaiknya diambil dari referensi teknis yang sesuai komoditas dan temperatur penyimpanan. Jika data hanya tersedia sebagai laju konsumsi oksigen atau produksi karbon dioksida, konversi perlu dilakukan dengan metode yang valid dan oleh pihak yang memahami dasar termodinamikanya.

3. 03

   Perhatikan waktu serta beban puncak

   Selain itu, waktu juga penting. Fasilitas yang menerima satu batch besar sekaligus memiliki profil beban berbeda dengan fasilitas yang menerima produk sedikit tetapi terus-menerus. Perhitungan kapasitas perlu mempertimbangkan kapan panas muncul, berapa lama target pull-down diinginkan, dan beban apa saja yang terjadi bersamaan pada periode tersebut.

Geser tabel ke samping bila seluruh kolom belum terlihat.

Panas respirasi tidak dapat diperlakukan sebagai nilai tetap. Beberapa faktor berikut perlu diperhatikan ketika data produk digunakan dalam evaluasi beban:

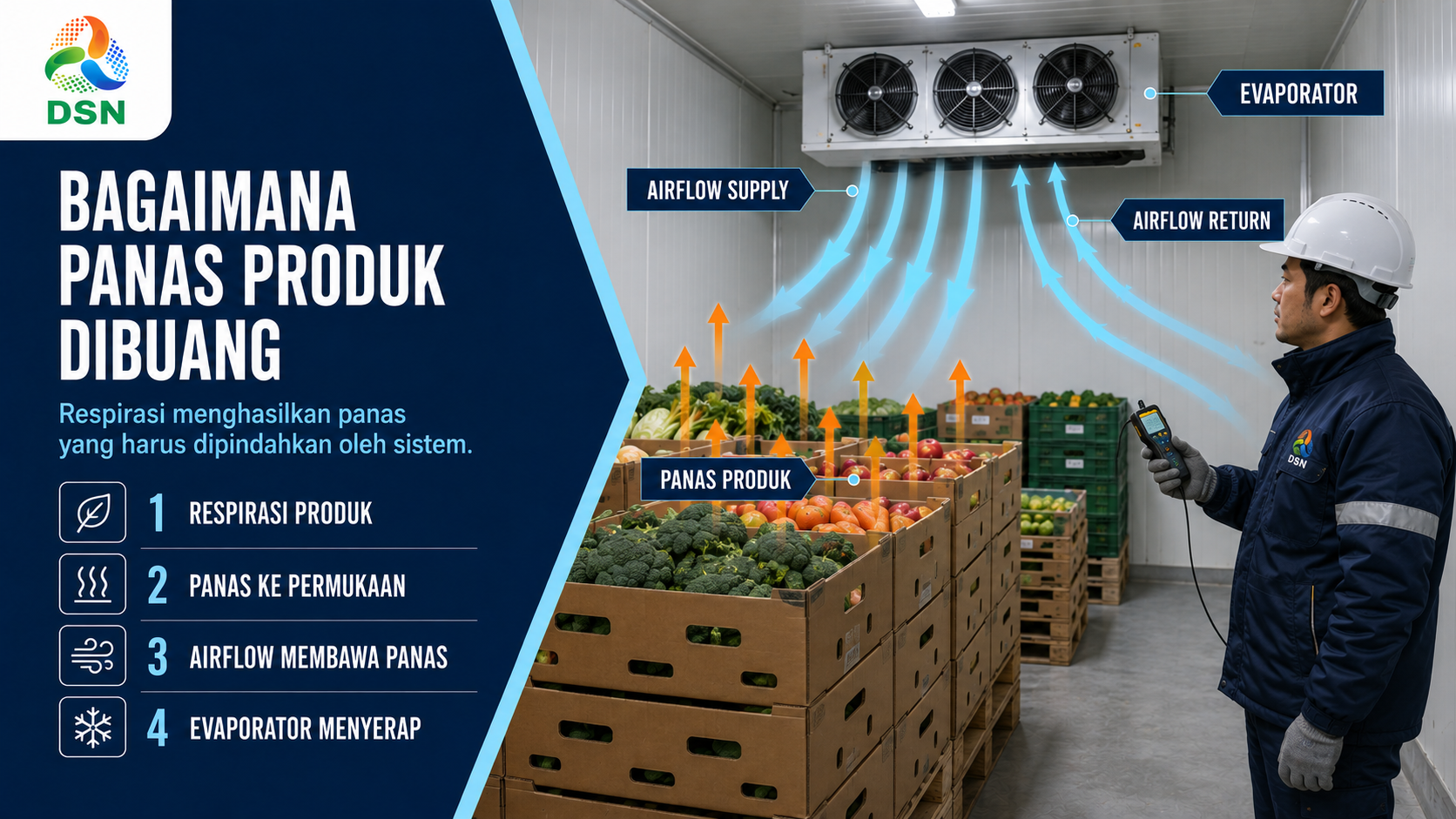

Panas yang dihasilkan produk harus berpindah dari bagian dalam komoditas ke permukaan, lalu ke udara ruang. Setelah itu, airflow membawa panas menuju evaporator. Jika jalur udara terhambat oleh pallet terlalu rapat, karton tanpa ventilasi yang sesuai, atau return air tertutup, pelepasan panas menjadi tidak seragam walaupun kapasitas mesin secara teoritis cukup.

Karena itu, pemantauan suhu udara saja tidak cukup. Suhu produk pada beberapa posisi memberikan gambaran apakah panas dari produk benar-benar terangkut. Produk di tengah pallet dapat merespons lebih lambat daripada produk di tepi, terutama bila massa termal besar atau kemasan membatasi sirkulasi.

Airflow yang baik tidak berarti fan harus selalu dinaikkan atau diarahkan langsung ke produk. Perubahan distribusi udara perlu mempertimbangkan komoditas, kelembapan, desain evaporator, dan stabilitas pallet. Evaluasi harus mengikuti kebutuhan produk serta desain fasilitas.

Baca juga: airflow cold storage dan pemerataan hembusan udara.

• 01

  Jenis dan varietas produk.

  Menentukan data fisiologis serta kondisi penyimpanan yang relevan.

• 02

  Massa produk per batch.

  Menjadi dasar pengalian beban produk dan membantu membaca beban puncak.

• 03

  Suhu produk masuk.

  Diperlukan untuk sensible product load dan analisis pull-down.

• 04

  Target suhu dan waktu pull-down.

  Menentukan sasaran termal serta kecepatan penurunan panas yang dibutuhkan.

• 05

  Data respiration rate.

  Digunakan untuk memperkirakan panas metabolik pada temperatur yang sesuai.

• 06

  Pola receiving.

  Membedakan satu batch besar, loading bertahap, dan pergantian stok terus-menerus.

• 07

  Airflow dan layout pallet.

  Menentukan kemampuan udara membawa panas dari produk menuju evaporator.

• 08

  Pintu dan infiltrasi.

  Memberi konteks agar beban udara luar tidak salah dibaca sebagai product load.

• 09

  Defrost dan kondisi evaporator.

  Memastikan penurunan performa unit cooler tidak disalahartikan sebagai kenaikan beban produk.

• 10

  Tren suhu multi-titik.

  Membandingkan udara ruang dan suhu produk pada beberapa zona.

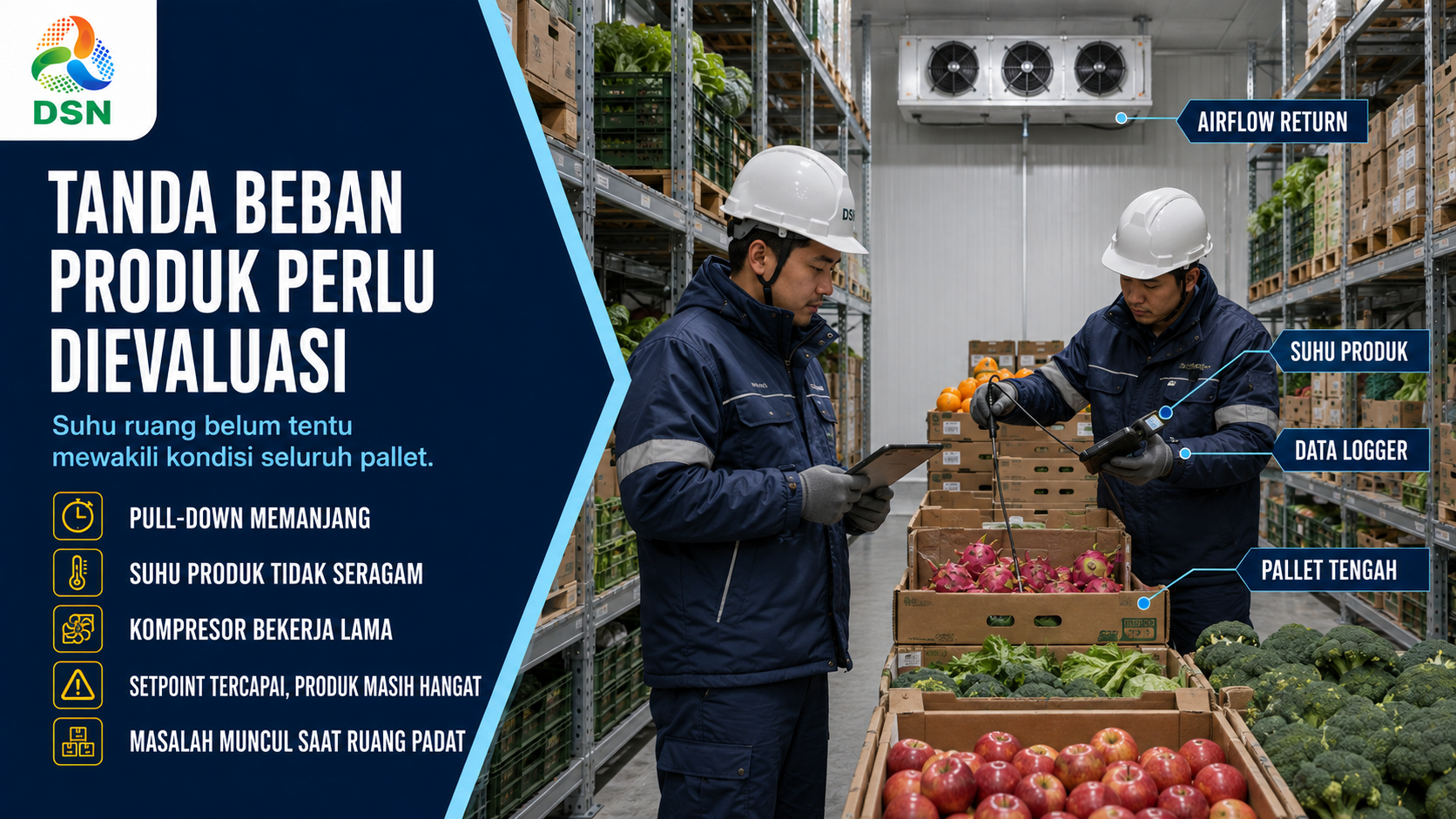

Gejala berikut dapat menjadi alasan untuk meninjau kembali product load dan respiration heat. Evaluasi tetap perlu menggabungkan data produk, ruang, operasi, dan sistem refrigerasi.

• 01

  Waktu pull-down semakin panjang.

  Batch dengan pola massa dan suhu masuk yang serupa membutuhkan waktu lebih lama untuk mencapai target dibanding operasi normal.

• 02

  Suhu produk tidak seragam.

  Perbedaan konsisten muncul antara pallet dekat evaporator, pusat ruang, dan area jauh.

• 03

  Kompresor bekerja lama setelah loading.

  Beban tinggi setelah receiving dapat menunjukkan total refrigeration load bertambah, tetapi penyebab tetap perlu dipisahkan.

• 04

  Setpoint tercapai tetapi produk masih hangat.

  Sensor udara dapat pulih lebih cepat daripada massa produk sehingga pembacaan ruang tidak mewakili kondisi produk.

• 05

  Kapasitas cukup saat ruang kosong.

  Masalah baru muncul saat ruangan padat atau menerima produk segar dalam jumlah besar.

• 06

  Kondensasi atau kelembapan meningkat.

  Kondisi ini dapat berkaitan dengan produk, infiltrasi, defrost, atau pola operasi dan tidak boleh dikaitkan hanya dengan satu faktor.

• 07

  Komplain berulang pada komoditas tertentu.

  Produk dengan karakteristik respirasi dan kemasan berbeda dapat membutuhkan pendekatan penyimpanan yang berbeda.

• 08

  Performa berubah saat volume bertambah.

  Kenaikan throughput dapat membuat asumsi desain awal tidak lagi mewakili beban aktual.

Suhu tidak stabil tidak selalu berarti kompresor rusak. Tekanan refrigeran tidak boleh dinilai tanpa mengetahui refrigeran, temperatur, beban, superheat, subcooling, dan kondisi sistem. Pemeriksaan listrik, tekanan, pembukaan sistem, dan perubahan setting perlu dilakukan teknisi kompeten.

Geser tabel ke samping bila seluruh kolom belum terlihat.

1. 01

   Masalah awal

   Sebuah chiller room ilustratif digunakan untuk menyimpan beberapa jenis buah dan sayur. Suhu ruang pada controller terlihat pulih setelah receiving, tetapi suhu produk pada pallet tengah membutuhkan waktu lebih lama, terutama ketika dua batch besar masuk pada hari yang sama.

2. 02

   Penyebab

   Evaluasi menemukan bahwa perhitungan operasional sebelumnya lebih menekankan volume ruang dan suhu setpoint. Massa produk masuk, suhu produk, pola batch, serta panas metabolik belum didokumentasikan secara konsisten. Pada saat yang sama, pallet di beberapa area membatasi jalur return air.

3. 03

   Dampak

   Operator cenderung menurunkan setpoint untuk mempercepat pendinginan. Kompresor bekerja lebih lama, tetapi perbedaan suhu antarpallet tetap muncul karena masalah tidak hanya berasal dari kapasitas refrigerasi.

4. 04

   Proses evaluasi

   Tim mencatat jenis komoditas, massa setiap batch, suhu produk masuk, waktu loading, tren suhu ruang, suhu produk multi-titik, status pintu, defrost, dan kondisi airflow. Perhitungan refrigeration load kemudian ditinjau ulang dengan memasukkan komponen beban produk dan data respirasi dari referensi teknis yang sesuai.

5. 05

   Solusi

   Pola loading diperbaiki agar beban puncak lebih terkendali, jalur airflow dipulihkan, monitoring suhu produk diperluas, dan kapasitas sistem dibandingkan dengan beban aktual. Tidak ada perubahan refrigeran atau safety setting tanpa diagnosis teknis.

6. 06

   Hasil setelah perbaikan

   Dalam ilustrasi ini, tim memperoleh gambaran beban yang lebih realistis dan dapat membedakan masalah kapasitas dari masalah distribusi udara. Keputusan operasional menjadi berbasis data, sementara performa tetap dipantau ketika jenis dan volume produk berubah.

Pelajari monitoring suhu chiller room dengan data logger untuk memahami manfaat catatan suhu otomatis.

Geser tabel ke samping bila seluruh kolom belum terlihat.

Geser tabel ke samping bila seluruh kolom belum terlihat.

1. 01

   Tahap 1: Pemeriksaan awal

   Catat jenis komoditas, massa batch, suhu produk masuk, target suhu, waktu receiving, pola pallet, kondisi pintu, serta tren ruang. Tujuan tahap ini adalah membuat baseline sebelum perubahan dilakukan.

2. 02

   Tahap 2: Perbaikan operasional

   Rapikan jadwal loading, hindari pintu terbuka lebih lama dari kebutuhan, jaga jalur supply-return, dan pastikan kemasan serta pallet tidak menghambat sirkulasi yang dirancang. Jangan menurunkan setpoint sebagai respons otomatis.

3. 03

   Tahap 3: Pengukuran teknis

   Bandingkan suhu udara dan suhu produk di beberapa titik, lalu tinjau waktu pull-down dan recovery pada kondisi beban sebanding. Gunakan data logger atau temperature mapping bila diperlukan sesuai tujuan evaluasi.

4. 04

   Tahap 4: Pemeriksaan/perbaikan komponen

   Jika masalah tetap muncul, teknisi kompeten memeriksa fan, coil, sensor, controller, defrost, drain, compressor, condenser, dan kondisi sistem refrigerasi. Pemeriksaan listrik, pressure, refrigerant charge, serta pembukaan sistem dilakukan dengan prosedur yang tepat.

5. 05

   Tahap 5: Evaluasi sistem

   Hitung kembali refrigeration load dengan memasukkan product load, panas respirasi, infiltrasi, transmisi, fan, lampu, dan beban lain yang relevan. Bandingkan hasil dengan kapasitas aktual evaporator dan condensing unit pada kondisi desain.

6. 06

   Tahap 6: Preventive maintenance / peningkatan sistem

   Tetapkan review berkala ketika komoditas, throughput, kemasan, layout, atau jam operasi berubah. Bila kapasitas atau distribusi udara perlu ditingkatkan, keputusan dilakukan setelah data dan perhitungan menunjukkan kebutuhan tersebut.

ASHRAE Handbook—Refrigeration dapat digunakan sebagai rujukan untuk refrigeration load, penyimpanan produk, serta aplikasi sistem pendingin. FAO memiliki panduan pascapanen dan cold storage yang relevan dengan pendinginan buah serta sayur. Codex Alimentarius membantu memberi kerangka praktik higiene dan penanganan pangan, sementara standar cold chain ISO dapat digunakan sesuai ruang lingkup layanan dan proses.

Data respiration rate sebaiknya berasal dari referensi komoditas yang kredibel dan sesuai temperatur penyimpanan. Nilai satu produk tidak otomatis berlaku untuk komoditas lain, dan referensi teknis tetap perlu disesuaikan dengan fasilitas serta kebutuhan produk.

Respiration heat merupakan bagian nyata dari refrigeration load pada penyimpanan buah dan sayur. Produk segar tidak menjadi beban pasif setelah masuk ke chiller room; jaringan masih melakukan respirasi dan menghasilkan panas yang harus dibuang oleh sistem pendingin.

Besarnya panas tersebut tidak boleh ditetapkan dengan satu angka universal. Jenis komoditas, suhu produk, kematangan, massa batch, waktu loading, airflow, kemasan, dan kondisi operasi perlu dibaca sebagai satu rangkaian. Karena itu, desain yang baik menggunakan data produk dan referensi teknis yang sesuai.

Saat suhu produk lambat turun, evaluasi tidak sebaiknya langsung diarahkan pada kompresor atau refrigeran. Tinjau product load, suhu masuk, respiration heat, pintu, airflow, fan, coil, defrost, sensor, serta kapasitas sistem sebelum mengambil tindakan teknis.

Untuk kebutuhan konsultasi, survey, service, maintenance, pembuatan sistem, atau permintaan penawaran, siapkan data komoditas, massa produk, suhu masuk, target suhu, layout, serta pola receiving agar evaluasi dapat dilakukan lebih tepat.
