Receiver Tank pada Cold Storage: Fungsi yang Sering Tidak Disadari
Pada sistem cold storage, receiver tank sering berada di dekat condensing unit dan tidak terlalu menarik perhatian dibanding compressor, condenser, atau evaporator. Padahal receiver tank dapat memegang peran penting dalam pengelolaan refrigeran cair, terutama ketika sistem memiliki variasi beban, membutuhkan pump-down, atau memakai konfigurasi liquid line yang menuntut pasokan cairan stabil ke expansion device.
Kesalahan memahami fungsi komponen ini dapat mengarah pada diagnosis yang keliru. Receiver yang terlihat “kosong” tidak otomatis berarti refrigeran kurang, dan receiver yang terlihat “penuh” juga tidak boleh dinilai hanya dari suhu permukaan atau satu indikator visual. Kondisi charge, tekanan, temperatur, subcooling, receiver capacity, posisi valve, serta kondisi condenser dan liquid line perlu dilihat bersama.
Dari sisi bisnis, salah keputusan pada sistem refrigerasi dapat memperpanjang downtime, meningkatkan biaya service, dan membuat temperatur ruang sulit stabil. Risiko menjadi lebih besar bila tim mencoba menambah refrigeran, melakukan pump-down, atau mengubah posisi valve tanpa mengetahui batas aman pressure vessel dan prosedur sistem yang sebenarnya.
Karena itu, receiver tank sebaiknya dipahami sebagai bagian dari keseluruhan siklus refrigerasi, bukan sekadar “tabung penyimpan freon”. Jika gejala sistem berubah setelah modifikasi, service, atau pergantian refrigeran, konsultasikan data operasi terlebih dahulu agar evaluasi receiver, liquid line, condenser, dan expansion device dilakukan dengan urutan yang tepat.
Jika sistem menunjukkan liquid supply tidak stabil, perubahan pola pump-down, atau ada keraguan terhadap refrigerant charge, lakukan identifikasi masalah terlebih dahulu sebelum menambah refrigeran atau mengganti komponen. Dewa Salju Nusantara dapat membantu konsultasi dan evaluasi awal sistem refrigerasi.
Apa Itu Receiver Tank pada Cold Storage?
Receiver tank atau liquid receiver adalah bejana bertekanan yang umumnya ditempatkan pada sisi tekanan tinggi setelah condenser dan sebelum jalur liquid menuju expansion device. Fungsi dasarnya adalah menyediakan volume penyimpanan untuk refrigeran dalam fase cair sehingga sistem memiliki ruang untuk mengelola perubahan liquid inventory selama kondisi operasi tertentu.
Pada banyak konfigurasi, refrigeran yang telah terkondensasi masuk ke receiver melalui connection di bagian atas atau samping. Liquid kemudian diambil dari area bawah receiver melalui outlet atau dip tube sehingga jalur liquid mendapat pasokan cairan. Detail connection berbeda antarprodusen, sehingga diagram dan manual unit aktual tetap menjadi acuan utama.
Tidak semua sistem refrigerasi membutuhkan liquid receiver. Beberapa sistem dirancang sebagai critically charged system atau menggunakan konfigurasi heat exchanger yang berbeda. Karena itu, keberadaan receiver bukan ukuran kualitas sistem, dan menambahkan receiver ke sistem yang tidak dirancang untuknya bukan tindakan yang boleh dilakukan tanpa engineering review. Untuk memahami hubungan komponen ini dengan bagian refrigerasi lainnya, lihat juga artikel tentang komponen utama cold storage.

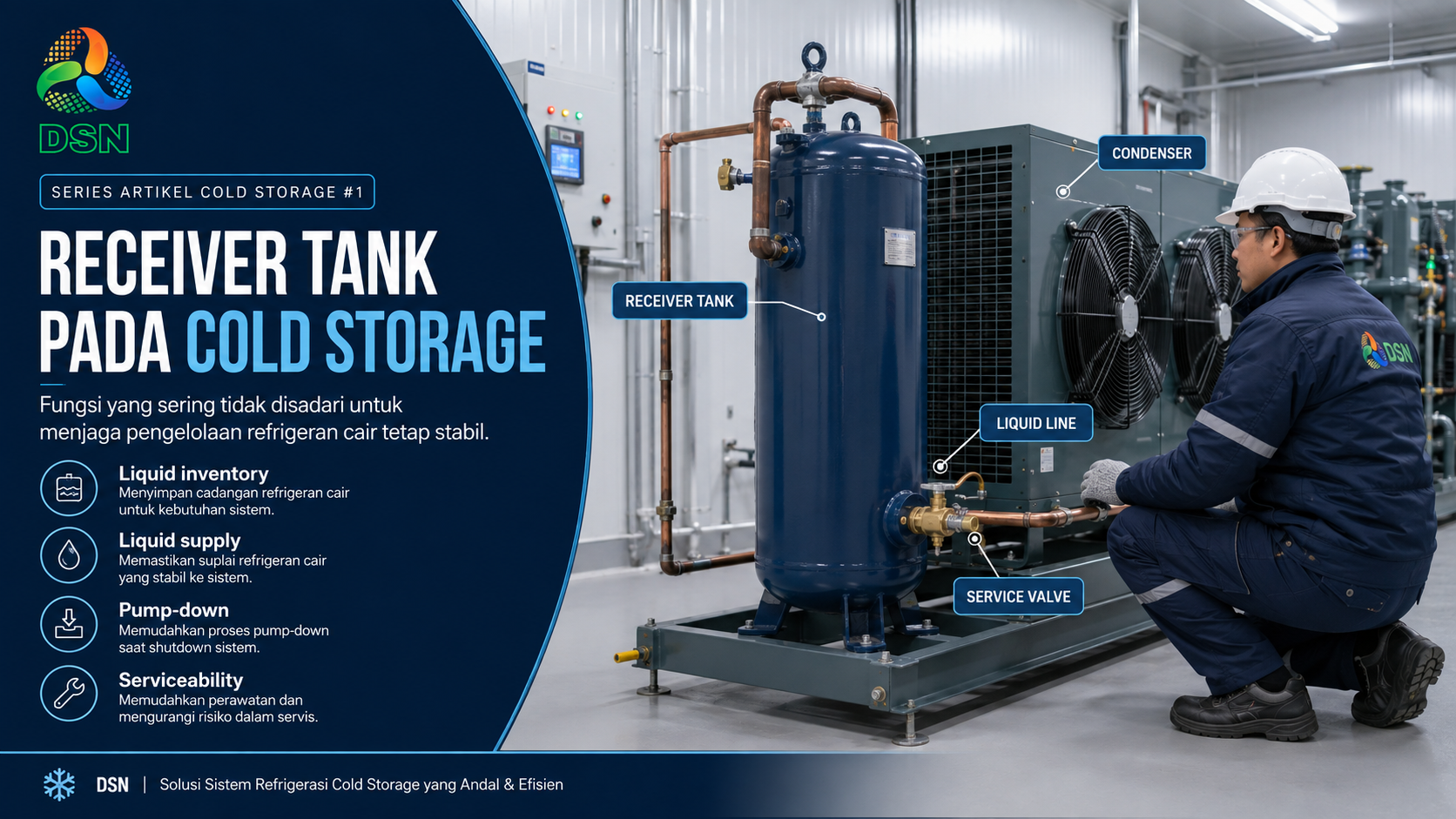

Fungsi Receiver Tank yang Sering Tidak Disadari
- Menyimpan refrigeran cair sementara. Receiver menyediakan ruang untuk liquid inventory ketika distribusi refrigeran di condenser, liquid line, evaporator, dan komponen lain berubah selama operasi.
- Membantu menjaga liquid supply. Dengan kondisi dan sizing yang tepat, komponen receiver membantu memastikan liquid line mendapat pasokan cairan menuju filter-drier, sight glass, solenoid, dan expansion device.
- Menyediakan volume saat pump-down. Pada sistem yang memang dirancang untuk pump-down, receiver dapat menjadi bagian dari volume penyimpanan refrigeran ketika sisi low pressure dikosongkan sebagian ke sisi high pressure.
- Mengakomodasi perubahan kondisi operasi. Liquid inventory dapat berubah ketika beban, ambient, condensing condition, atau jumlah evaporator aktif berubah. Receiver memberi ruang pengelolaan charge pada desain tertentu.
- Mendukung serviceability. Receiver yang dilengkapi service valve dan kapasitas memadai dapat memudahkan isolasi sebagian sistem pada prosedur service tertentu, tetapi tetap harus mengikuti desain dan kapasitas yang diizinkan.
- Memisahkan fungsi condenser dari penyimpanan liquid. Pada beberapa sistem, condenser dapat fokus membuang panas sementara receiver menyediakan tempat penyimpanan liquid sehingga kondisi operasi lebih mudah dikelola.
- Membantu manajemen refrigerant charge. Receiver memberi buffer volume, tetapi bukan berarti jumlah refrigeran boleh diperkirakan dari level receiver saja. Charging tetap mengikuti metode produsen dan data sistem.
Fungsi receiver tank tersebut baru bermanfaat bila vessel, piping, valve, dan refrigerant charge sesuai dengan desain. Receiver yang salah size, salah orientasi, atau bekerja dengan valve tidak pada posisi yang benar justru dapat menambah pressure drop, mengurangi volume yang tersedia, atau membuat diagnosis sistem menjadi membingungkan.

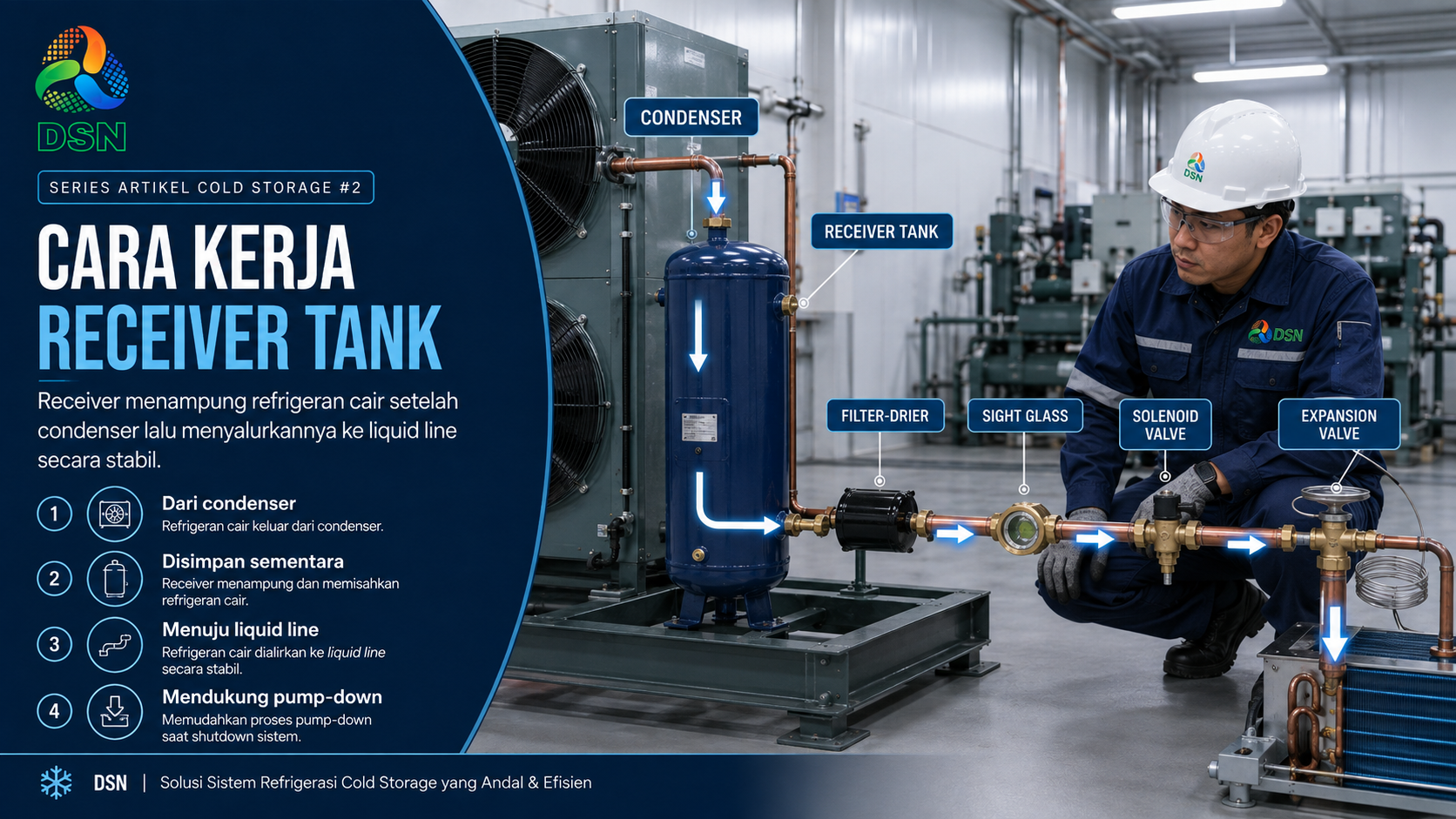

Bagaimana Receiver Tank Bekerja dalam Siklus Refrigerasi?
Setelah refrigeran bertekanan tinggi keluar dari compressor, condenser membuang panas sampai refrigeran berubah menjadi liquid. Liquid tersebut kemudian menuju receiver tank jika sistem memang menggunakan liquid receiver. Dari sini, refrigeran diteruskan ke liquid line, melewati komponen seperti filter-drier, sight glass, dan liquid solenoid valve sebelum mencapai TXV atau EEV.
Receiver tidak “mendinginkan” refrigeran dan tidak secara langsung mengatur tekanan sistem. Kondisi pressure dan saturation temperature terutama ditentukan oleh operasi condenser, refrigerant properties, mass flow, ambient, dan kontrol sistem. Receiver berfungsi menyediakan volume penyimpanan dan jalur pasokan liquid sesuai konfigurasi piping.
Pada sistem multi-evaporator atau sistem dengan variasi charge distribution, jumlah liquid yang berada di receiver dapat berubah selama operasi. Ketika sebagian evaporator off, refrigeran dapat terkumpul lebih banyak di sisi high pressure; ketika beban dan aliran meningkat, sebagian inventory berpindah ke liquid line dan evaporator. Perubahan ini tidak boleh dinilai hanya dari satu pembacaan level.
Pada pump-down system, liquid solenoid menutup ketika cooling demand berhenti. Compressor kemudian dapat terus bekerja untuk memindahkan refrigeran dari low side sampai low-pressure control menghentikannya. Receiver dapat menyediakan volume penampungan untuk refrigeran yang dipindahkan, tetapi hanya jika vessel dan system charge memang dirancang untuk kondisi tersebut. Pembahasan terkait jalur cair dapat dilanjutkan melalui artikel liquid line refrigerasi.
Receiver Tank, Liquid Line, dan Expansion Device: Hubungan yang Perlu Dipahami
Receiver tank berada di titik penting antara proses kondensasi dan feeding evaporator. Liquid yang keluar dari receiver harus melewati liquid line dengan pressure drop dan heat gain yang masih dapat diterima agar TXV atau EEV menerima refrigeran dalam kondisi yang sesuai desain.
Jika outlet receiver tidak mendapat liquid secara memadai, valve tidak terbuka penuh, filter-drier mengalami restriction, atau liquid line kehilangan terlalu banyak subcooling, expansion device dapat menerima flash gas. Gejalanya dapat menyerupai undercharge: sight glass berbuih, superheat naik, evaporator starvation, dan kapasitas turun.
Karena itu, receiver tidak boleh dinilai terpisah dari liquid line. Level receiver, subcooling, sight glass, pressure, temperature, valve position, dan expansion-device response perlu dibandingkan pada kondisi beban yang sama. Prinsip ini mengurangi risiko menambah refrigeran padahal akar masalah berada pada restriction atau heat gain.
Perbedaan Receiver Tank dan Suction Accumulator
| Aspek | Receiver Tank / Liquid Receiver | Suction Accumulator |
|---|---|---|
| Lokasi sistem | Sisi tekanan tinggi, umumnya setelah condenser dan sebelum liquid line. | Sisi tekanan rendah, umumnya di suction line sebelum compressor. |
| Fase yang dikelola | Utamanya refrigeran cair bertekanan tinggi. | Campuran suction vapor dan liquid yang tidak diinginkan menuju compressor. |
| Tujuan utama | Menyediakan volume penyimpanan liquid dan membantu pengelolaan refrigerant inventory. | Membantu mencegah liquid refrigerant masuk langsung ke compressor dalam jumlah yang berisiko. |
| Hubungan dengan pump-down | Dapat menyediakan volume penyimpanan pada desain pump-down tertentu. | Bukan vessel utama untuk menampung charge saat pump-down. |
| Risiko salah pemahaman | Level dianggap sebagai indikator charge tunggal. | Dianggap sebagai pengganti diagnosis liquid return atau superheat. |
Kedua komponen berbentuk vessel dan sama-sama berkaitan dengan refrigeran cair, tetapi tugasnya berbeda. Menyamakan fungsi receiver dan accumulator dapat menyebabkan pemilihan komponen, piping, atau strategi troubleshooting yang salah.
Faktor yang Menentukan Kebutuhan dan Kapasitas Receiver
| Faktor | Penjelasan | Dampak Jika Diabaikan |
|---|---|---|
| Total refrigerant charge | Jumlah refrigeran dalam seluruh circuit memengaruhi volume liquid yang perlu dikelola. | Receiver dapat kekurangan volume saat kondisi tertentu atau justru oversized tanpa kebutuhan. |
| Pump-down requirement | Jika sistem harus menampung refrigeran dari bagian lain saat pump-down, receiver perlu memiliki kapasitas yang sesuai. | Refrigeran dapat tidak tertampung dengan aman atau pump-down tidak sesuai desain. |
| Refrigerant type | Densitas liquid, tekanan kerja, dan karakteristik refrigeran memengaruhi sizing serta vessel rating. | Perhitungan volume dan pressure rating dapat keliru. |
| Operating temperature | Ambient dan condensing condition memengaruhi liquid density dan distribusi charge. | Available volume dapat berbeda dari asumsi. |
| System configuration | Single/multi evaporator, heat reclaim, condenser arrangement, dan piping memengaruhi inventory refrigeran. | Receiver dapat tidak sesuai dengan kebutuhan operasional nyata. |
| Allowable fill/ullage | Pressure vessel membutuhkan ruang yang memadai untuk ekspansi liquid sesuai desain dan ketentuan. | Overfilling dapat meningkatkan risiko hydrostatic pressure ketika liquid terperangkap. |
| Service strategy | Kebutuhan isolasi refrigeran saat maintenance dapat memengaruhi kapasitas yang dibutuhkan. | Service menjadi lebih kompleks dan recovery refrigerant lebih sering dibutuhkan. |
Sizing receiver tank bukan sekadar memilih volume berdasarkan kapasitas compressor atau PK. Engineering perlu memperhitungkan refrigerant mass, densitas liquid pada kondisi yang relevan, volume yang benar-benar perlu ditampung, safety margin yang diizinkan, serta kode pressure vessel dan rekomendasi produsen.
Parameter dan Data yang Perlu Diperhatikan
- Jenis refrigeran. Pressure-temperature relationship, liquid density, dan pressure rating harus sesuai refrigeran aktual.
- High-side pressure dan condensing condition. Data ini memberi konteks terhadap kondisi liquid yang masuk ke receiver dan liquid line.
- Liquid temperature dan subcooling. Digunakan untuk menilai margin liquid terhadap flashing, tetapi target harus mengikuti sistem.
- Receiver capacity dan system charge. Dibutuhkan untuk menilai apakah vessel memiliki ruang yang cukup pada skenario operasi dan service yang dirancang.
- Valve position dan piping orientation. Service valve, outlet connection, check valve, atau solenoid yang salah posisi dapat mengubah flow dan kemampuan penyimpanan.
- Sight glass dan moisture indicator. Berguna sebagai data tambahan, bukan bukti tunggal bahwa charge sudah benar atau salah.
- Superheat dan evaporator feeding. Membantu melihat apakah masalah pada sisi liquid berdampak pada feeding evaporator.
- Alarm dan histori operasi. Trend tekanan, suhu ruang, pump-down, serta perubahan setelah service membantu root-cause analysis.
Tekanan refrigeran tidak boleh dinilai tanpa mengetahui jenis refrigeran, temperatur, beban, superheat/subcooling, dan kondisi sistem. Receiver tank yang terlihat normal secara fisik tetap dapat berada dalam sistem yang memiliki masalah charge, condenser, valve, atau liquid line.

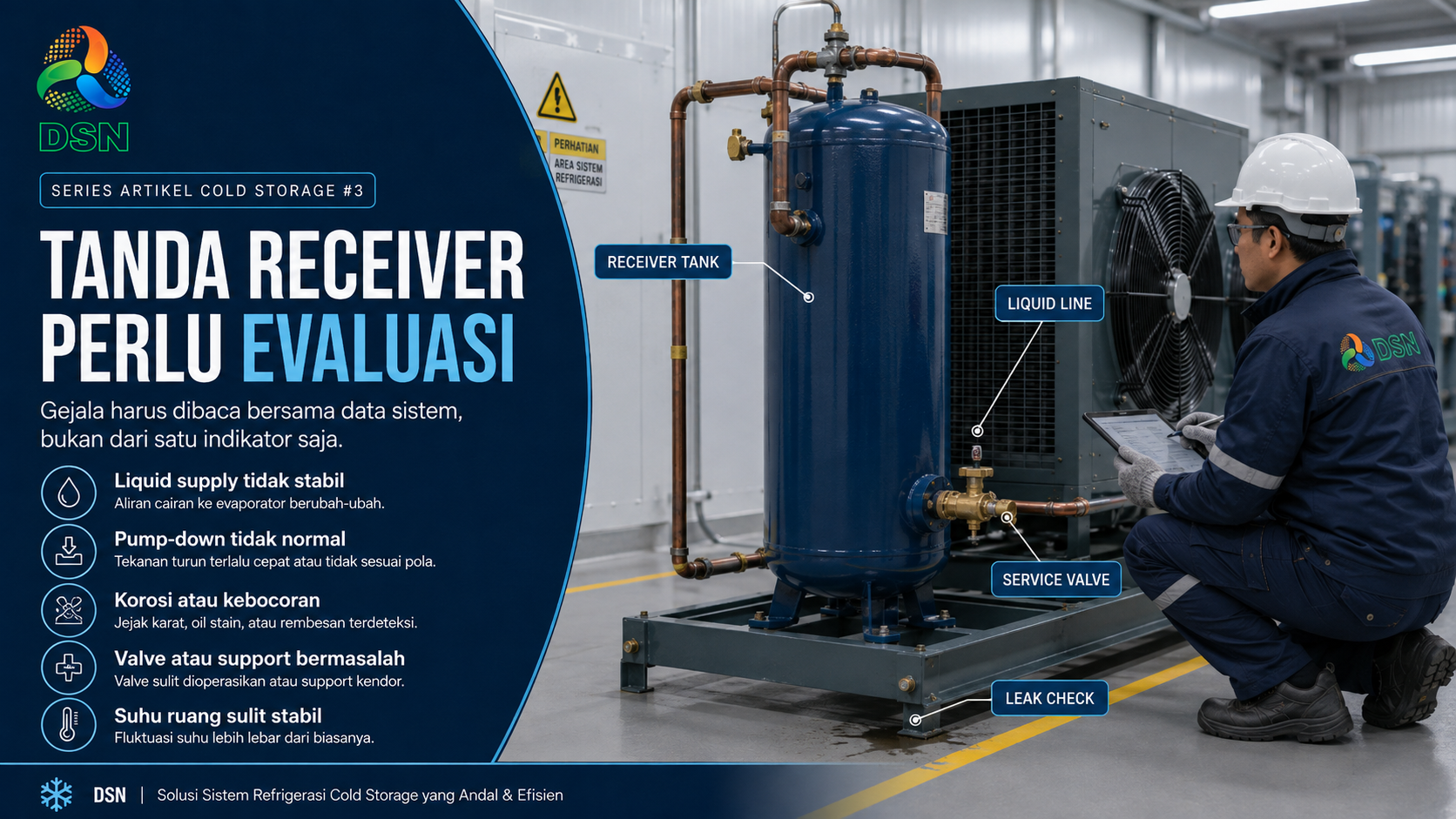

Tanda-Tanda Receiver Tank atau Sistem di Sekitarnya Perlu Dievaluasi
- Pump-down berubah dari pola normal. Waktu pump-down lebih panjang, tekanan tidak turun seperti biasa, atau low-pressure control bekerja tidak konsisten perlu dibandingkan dengan valve sequence dan system charge.
- Liquid supply tidak stabil. Sight glass berbuih persisten, EEV/TXV membuka lebih besar, atau superheat meningkat dapat mengarah pada masalah sisi liquid, tetapi penyebabnya tidak selalu receiver.
- Receiver mengalami korosi atau kerusakan fisik. Pressure vessel yang menunjukkan korosi, kebocoran, deformasi, atau support rusak memerlukan evaluasi teknisi dan prosedur keselamatan.
- Service valve sulit dioperasikan atau bocor. Valve receiver adalah bagian penting dari isolasi dan aliran refrigeran; kerusakan dapat meningkatkan risiko service.
- Pressure relief atau fitting menunjukkan masalah. Komponen proteksi tidak boleh ditutup, dijumper, atau diubah tanpa engineering dan prosedur yang benar.
- Kinerja berubah setelah modifikasi sistem. Pergantian condenser, penambahan evaporator, perubahan refrigeran, atau perubahan piping dapat mengubah liquid inventory dan kebutuhan receiver.
- Sistem diduga overcharge atau undercharge. Receiver dapat memengaruhi distribusi charge, tetapi diagnosis tetap harus mengikuti metode charging dan data operating condition.
- Pipa di sekitar receiver menunjukkan flash gas atau restriction. Periksa filter-drier, sight glass, solenoid, valve, subcooling, dan heat gain sebelum menyimpulkan vessel bermasalah.
Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan
| Aspek | Kondisi Kurang Ideal | Kondisi yang Direkomendasikan |
|---|---|---|
| Penilaian level | Menganggap level receiver langsung menunjukkan charge kurang/lebih. | Gunakan metode charging produsen, pressure-temperature data, subcooling, system configuration, dan operating condition. |
| Pump-down | Memaksa sistem pump-down tanpa memastikan receiver memiliki kapasitas. | Verifikasi desain, system charge, valve sequence, dan kapasitas receiver terlebih dahulu. |
| Service valve | Mengubah posisi valve tanpa dokumentasi. | Ikuti piping diagram, SOP, dan lakukan oleh teknisi kompeten. |
| Pressure relief | Menutup atau menonaktifkan perangkat proteksi karena dianggap mengganggu. | Pertahankan safety device sesuai rating, kode, dan rekomendasi produsen. |
| Modifikasi sistem | Menambah receiver hanya karena sistem sering berbuih. | Lakukan root-cause analysis terhadap charge, condenser, liquid line, expansion device, dan kebutuhan storage volume. |
| Charging | Menambah refrigeran sampai receiver atau sight glass terlihat “penuh”. | Gunakan charging method yang memang ditentukan untuk sistem tersebut. |
| Inspeksi vessel | Hanya melihat apakah vessel masih dingin atau hangat. | Periksa corrosion, mounting, valves, leakage, rating, dan histori pressure vessel sesuai program maintenance. |
Studi Kasus Ilustratif: Receiver Dianggap Kosong, Padahal Masalah Ada di Liquid Line
Kasus berikut bersifat ilustratif dan bukan klaim proyek Dewa Salju Nusantara.
Masalah awal
Sebuah freezer room mengalami recovery lebih lambat pada siang hari. Sight glass menunjukkan bubbles dan permukaan receiver tank tidak memberikan indikasi level yang jelas. Tim menduga refrigeran kurang karena receiver dianggap “kosong”.
Penyebab
Evaluasi ilustratif menunjukkan condenser mengalami penurunan airflow dan liquid line melewati area panas sebelum expansion device. Subcooling margin menurun pada beban tinggi, sementara receiver capacity dan system charge masih perlu dibandingkan dengan data desain. Bubbles tidak berasal dari satu penyebab tunggal.
Dampak
Jika refrigeran langsung ditambah, sistem berisiko mengalami charge yang tidak sesuai ketika kondisi ambient turun atau condenser kembali bersih. Masalah heat rejection dan liquid-line heat gain juga tetap tidak terselesaikan.
Proses evaluasi
Teknisi mencatat refrigerant type, high-side pressure, liquid temperature, subcooling, condenser airflow, superheat, sight glass pattern, valve position, receiver specification, dan histori service. Kondisi diperiksa pada beban yang sama agar data dapat dibandingkan.
Solusi
Condenser dibersihkan dan airflow dikembalikan sesuai kondisi yang direkomendasikan. Routing liquid line dievaluasi, support diperbaiki, dan charging diverifikasi menggunakan metode sistem. Receiver tidak diganti karena tidak ditemukan bukti vessel menjadi akar masalah.
Hasil setelah perbaikan
Pada ilustrasi ini, liquid supply kembali lebih stabil dan recovery ruang membaik. Kasus menunjukkan mengapa receiver tank harus dievaluasi bersama condenser, liquid line, expansion device, dan data refrigerant charge.
10 Tips Praktis untuk Receiver Tank dan Sistem Refrigerasi
- Simpan data nameplate receiver. Catat manufacturer, model, volume, pressure rating, refrigerant compatibility, dan data lain yang diperlukan untuk service agar vessel tidak dinilai berdasarkan perkiraan.
- Dokumentasikan system charge. Riwayat charge membantu teknisi memahami perubahan inventory setelah leak repair, penggantian komponen, atau modifikasi sistem.
- Catat baseline operasi. Pressure, subcooling, superheat, condenser condition, receiver/valve status, dan room recovery saat sistem sehat menjadi referensi troubleshooting.
- Periksa mounting dan korosi. Support yang longgar atau korosi pada pressure vessel perlu ditangani sebelum berkembang menjadi risiko kebocoran atau integritas mekanis.
- Jaga service valve terdokumentasi. Label posisi normal dan piping diagram mengurangi risiko valve salah posisi setelah maintenance.
- Jangan gunakan level sebagai satu-satunya dasar charging. Level receiver berubah dengan kondisi operasi dan desain; gunakan prosedur charging yang benar.
- Verifikasi kapasitas sebelum pump-down penuh. Tujuannya mencegah refrigeran dipindahkan ke volume yang tidak dirancang untuk menampung kondisi tersebut.
- Evaluasi condenser dan liquid line bersamaan. Receiver yang sehat tetap dapat menunjukkan gejala sisi liquid bila subcooling hilang atau terjadi restriction di downstream.
- Lakukan service refrigeran dengan recovery equipment. Pembukaan sistem, penggantian valve, dan repair vessel harus mengikuti prosedur recovery, leak test, evacuation, dan charging.
- Review sistem setelah modifikasi. Penambahan evaporator, perpindahan condensing unit, pergantian refrigeran, atau perubahan pipe length dapat mengubah kebutuhan liquid inventory.

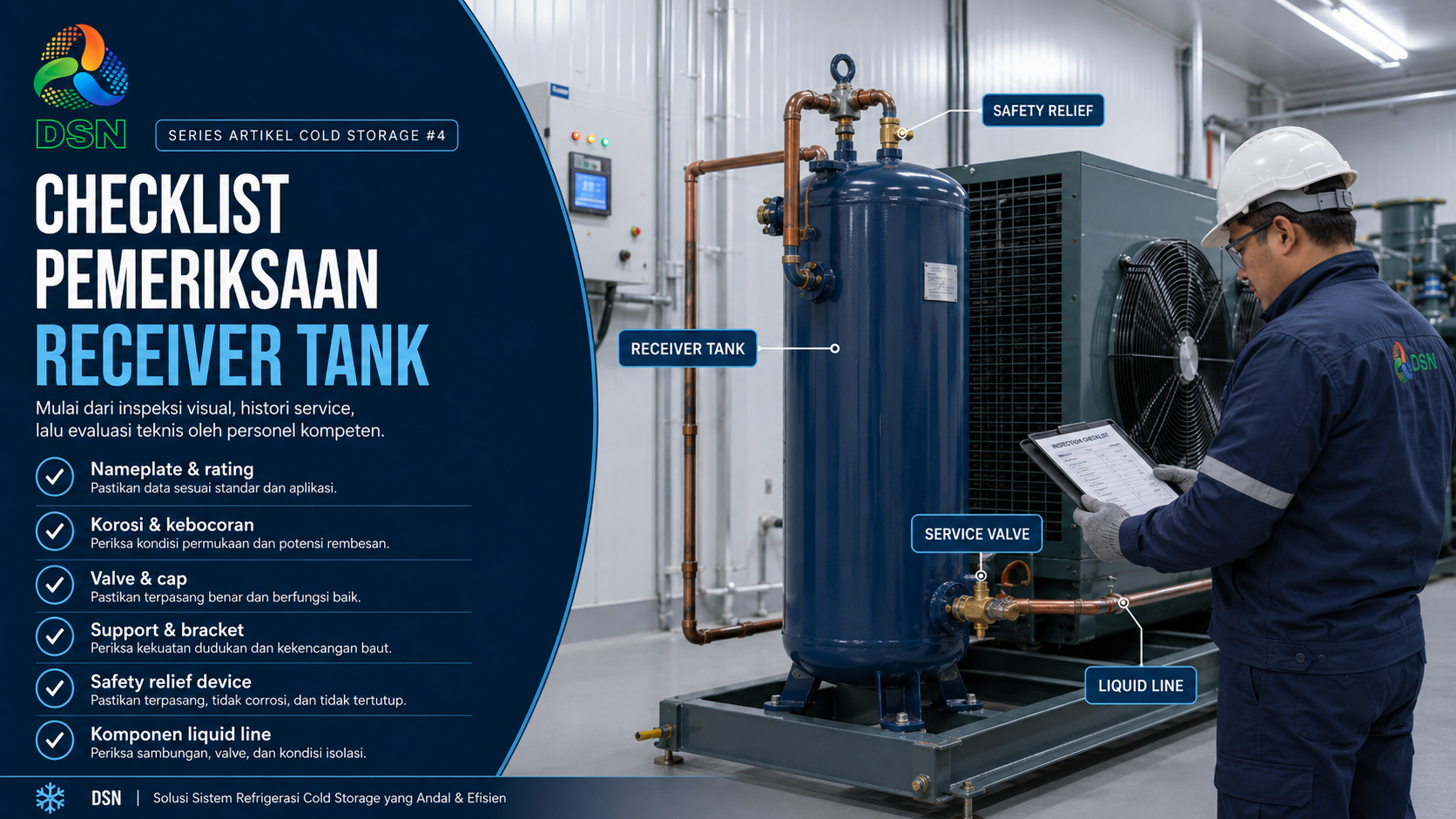

Checklist Pemeriksaan Receiver Tank
| Item Checklist | Tujuan Pemeriksaan | Status |
|---|---|---|
| Nameplate dan pressure rating terbaca | Memastikan identitas vessel dan batas desain tersedia. | Baik / Perlu Dicek / Perlu Perbaikan |
| Jenis refrigeran teridentifikasi | Memastikan compatibility dan pressure-temperature reference benar. | Baik / Perlu Dicek / Perlu Perbaikan |
| Mounting/support kokoh | Mencegah vibration, fatigue, atau beban mekanis tidak semestinya. | Baik / Perlu Dicek / Perlu Perbaikan |
| Permukaan vessel tidak korosi berat | Mendeteksi potensi penurunan integritas pressure vessel. | Baik / Perlu Dicek / Perlu Perbaikan |
| Tidak ada tanda kebocoran | Mendeteksi loss refrigerant pada weld, fitting, atau valve. | Baik / Perlu Dicek / Perlu Perbaikan |
| Service valve sesuai posisi normal | Menjaga flow dan kesiapan service sesuai piping diagram. | Baik / Perlu Dicek / Perlu Perbaikan |
| Pressure relief/safety device sesuai | Memastikan proteksi tidak ditutup atau dimodifikasi sembarangan. | Baik / Perlu Dicek / Perlu Perbaikan |
| Inlet/outlet piping tidak tertekan | Mencegah stress mekanis dan misalignment. | Baik / Perlu Dicek / Perlu Perbaikan |
| Liquid line downstream baik | Mendeteksi restriction, heat gain, atau flash gas setelah receiver. | Baik / Perlu Dicek / Perlu Perbaikan |
| Filter-drier/sight glass diperiksa | Memberi konteks terhadap liquid quality dan moisture/flow indication. | Baik / Perlu Dicek / Perlu Perbaikan |
| High-side pressure terdokumentasi | Memberi konteks terhadap condensing condition. | Baik / Perlu Dicek / Perlu Perbaikan |
| Subcooling diperiksa sesuai metode sistem | Menilai margin liquid tanpa mengandalkan receiver level. | Baik / Perlu Dicek / Perlu Perbaikan |
| Pump-down sequence diuji bila relevan | Memastikan solenoid, compressor, control, dan receiver bekerja sesuai desain. | Baik / Perlu Dicek / Perlu Perbaikan |
| System charge history tersedia | Membantu diagnosis overcharge/undercharge dan perubahan inventory. | Baik / Perlu Dicek / Perlu Perbaikan |
Kesalahan Umum yang Perlu Dihindari
| Kesalahan Umum | Dampak | Solusi |
|---|---|---|
| Menganggap receiver harus selalu penuh | Charge dapat ditambah berlebihan tanpa dasar. | Gunakan metode charging produsen dan data operasi. |
| Menganggap receiver kosong berarti bocor | Root cause seperti heat gain atau distribution change dapat terlewat. | Periksa keseluruhan sistem dan histori refrigerant charge. |
| Pump-down tanpa mengecek kapasitas | Volume penyimpanan dapat tidak memadai. | Verifikasi receiver sizing dan prosedur sistem. |
| Menutup pressure relief device | Menghilangkan lapisan proteksi pressure vessel. | Jangan bypass safety; gunakan komponen sesuai rating dan kode. |
| Mengganti receiver sebelum mengukur subcooling | Biaya meningkat tanpa memastikan akar masalah. | Evaluasi condenser, liquid line, valve, expansion device, dan charge terlebih dahulu. |
| Mengubah service valve sembarangan | Flow dapat terhambat atau bagian sistem terisolasi secara tidak aman. | Ikuti piping diagram dan SOP teknisi. |
| Memakai receiver bekas tanpa verifikasi rating | Risiko mismatch refrigeran, pressure, volume, atau kondisi vessel. | Gunakan komponen dengan spesifikasi dan dokumentasi yang sesuai. |
| Mengelas atau memodifikasi vessel di lapangan tanpa prosedur | Integritas pressure vessel dapat terganggu. | Ikuti standar pressure-vessel, manufacturer guidance, dan teknisi/inspektor kompeten. |
| Mengisi refrigeran tanpa menimbang atau metode verifikasi | System charge dapat tidak sesuai. | Gunakan charging procedure yang ditetapkan untuk sistem. |
| Tidak membuat baseline setelah service | Perubahan performa sulit dikenali. | Dokumentasikan pressure, temperatures, subcooling, superheat, dan recovery setelah pekerjaan selesai. |
Solusi yang Direkomendasikan
Tahap 1: Pemeriksaan awal
Mulai dari nameplate receiver, piping diagram, jenis refrigeran, system charge history, serta perubahan terakhir pada sistem. Lakukan inspeksi visual terhadap mounting, corrosion, valve, fitting, tanda kebocoran, dan kondisi liquid line tanpa membuka refrigerant circuit.
Tahap 2: Perbaikan operasional
Pastikan condenser airflow tidak terhalang, set point dan control sequence sesuai SOP, serta valve yang memang harus berada pada posisi normal tidak berubah setelah service. Catat kondisi beban dan ambient saat gejala muncul agar data dapat dibandingkan.
Tahap 3: Pengukuran teknis
Teknisi mengukur pressure dan temperature yang relevan untuk menilai condensing condition, subcooling, superheat, serta liquid-line behavior. Bila sistem memakai level indicator atau sensor lain, data tersebut dibaca sesuai desain dan tidak menjadi satu-satunya dasar diagnosis.
Jika kondisi ini sering terjadi pada fasilitas penyimpanan dingin Anda, lakukan evaluasi bersama tim profesional agar penyebabnya dapat diketahui sebelum menimbulkan kerugian yang lebih besar.
Tahap 4: Pemeriksaan/perbaikan komponen
Bila data menunjukkan valve, filter-drier, safety device, fitting, atau vessel bermasalah, pekerjaan dilakukan oleh teknisi kompeten dengan refrigerant recovery, isolasi yang benar, leak test, evacuation, dan charging sesuai prosedur. Pressure vessel yang rusak tidak boleh diperbaiki secara improvisasi.
Tahap 5: Evaluasi sistem
Jika masalah berulang setelah komponen individual dinyatakan baik, tinjau receiver tank sizing, system charge, pump-down requirement, condenser arrangement, liquid-line length, elevation, expansion device, dan perubahan kapasitas. Evaluasi ini penting terutama setelah retrofit atau perluasan cold storage.
Tahap 6: Preventive maintenance / peningkatan sistem
Buat baseline setelah sistem kembali sehat, lalu masukkan receiver tank ke jadwal inspeksi pressure vessel, valve, support, leak, safety device, dan histori charging. Tujuannya mengurangi troubleshooting reaktif dan menjaga perubahan kondisi dapat terdeteksi lebih awal. Untuk pembahasan lebih luas, baca berita dan panduan maintenance cold storage.
Standar dan Referensi Industri
Receiver tank adalah pressure vessel sehingga desain, rating, installation, relief protection, dan service harus mengikuti ketentuan yang berlaku untuk sistem serta wilayah operasi. Artikel ini tidak menetapkan satu pressure rating, fill percentage, atau ukuran receiver universal karena angka tersebut bergantung pada refrigeran, vessel, manufacturer, system charge, dan kode yang digunakan.
Rujukan teknis yang relevan untuk dipertimbangkan antara lain ASHRAE Handbook – Refrigeration untuk prinsip sistem refrigerasi dan piping; ISO 5149 untuk aspek keselamatan sistem refrigerasi; dokumentasi teknis Danfoss, Copeland, BITZER, dan Parker Sporlan untuk komponen dan aplikasi; serta manual manufacturer receiver dan condensing unit aktual. Gunakan edisi dan dokumen yang sesuai dengan peralatan yang terpasang.
Untuk fasilitas pangan atau farmasi, persyaratan kualitas dan temperature control produk tetap perlu mengikuti regulasi dan SOP sektoral yang berlaku. Receiver tidak menggantikan kebutuhan monitoring suhu ruang, alarm, dan program preventive maintenance.
FAQ Receiver Tank Cold Storage
Kesimpulan
Receiver tank bukan sekadar tabung tambahan pada condensing unit. Komponen ini membantu mengelola refrigeran cair, menyediakan volume penyimpanan pada konfigurasi tertentu, dan mendukung liquid supply menuju expansion device. Manfaatnya paling terasa ketika desain, system charge, valve, liquid line, dan pump-down strategy memang direncanakan sebagai satu sistem.
Hal yang paling penting adalah menghindari diagnosis dari satu indikator. Level receiver, sight glass, pressure, atau suhu permukaan tidak cukup untuk menyatakan overcharge, undercharge, atau kerusakan vessel. Data refrigeran, condensing condition, subcooling, superheat, load, valve position, receiver capacity, dan histori service perlu dibaca bersama.
Receiver tank juga harus diperlakukan sebagai pressure vessel. Pemeriksaan korosi, support, valve, fitting, pressure relief, dan integritas mekanis tidak boleh diabaikan. Pekerjaan refrigeran, perubahan valve, pengelasan, pembukaan sistem, atau modifikasi safety device memerlukan teknisi kompeten dan prosedur yang sesuai.
