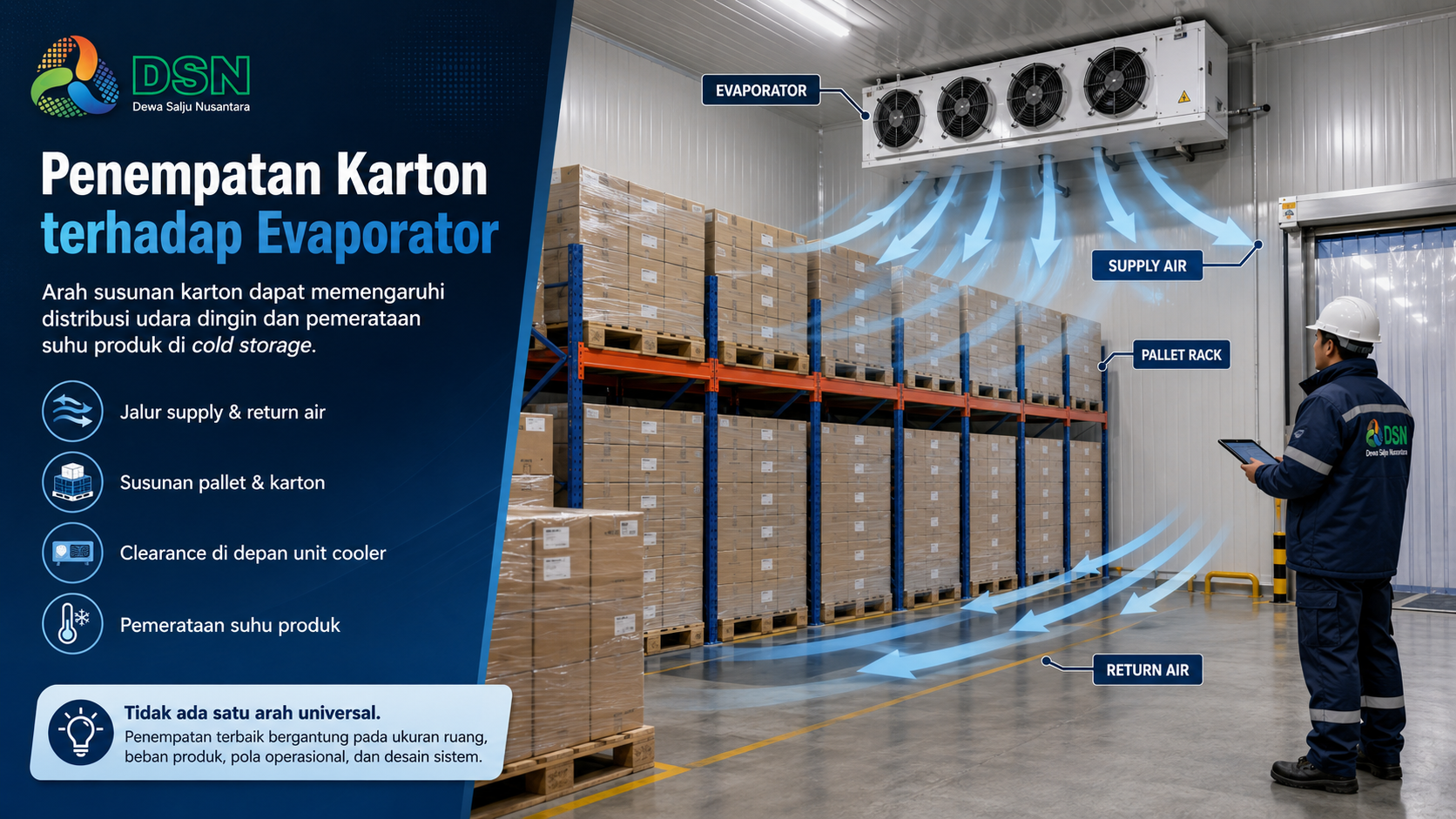

Arah penempatan bukan hanya menentukan sisi karton mana yang menghadap unit cooler. Istilah ini mencakup orientasi karton di atas pallet, arah baris pallet terhadap hembusan udara, posisi muka tumpukan terhadap supply air, keberadaan celah antarbaris, dan apakah jalur kembali menuju evaporator tetap terbuka.

Pada kemasan yang memiliki bukaan ventilasi, orientasi juga menentukan apakah lubang tersebut tetap sejajar atau justru tertutup oleh karton di sebelahnya. Namun, tidak semua karton dirancang untuk aliran udara menembus kemasan. Produk, kekuatan kemasan, stabilitas pallet, higiene, dan metode handling tetap harus menjadi pertimbangan sebelum pola susun diubah.

Penempatan karton terhadap evaporator juga perlu dibedakan dari jarak aman terhadap unit. Tumpukan tidak boleh mengganggu air throw, akses servis, drain, atau area kerja fan. Batas aktual mengikuti desain ruangan, spesifikasi unit, rak, proteksi keselamatan, dan rencana loading; tidak tepat menggunakan satu angka untuk semua cold storage.

1. 01

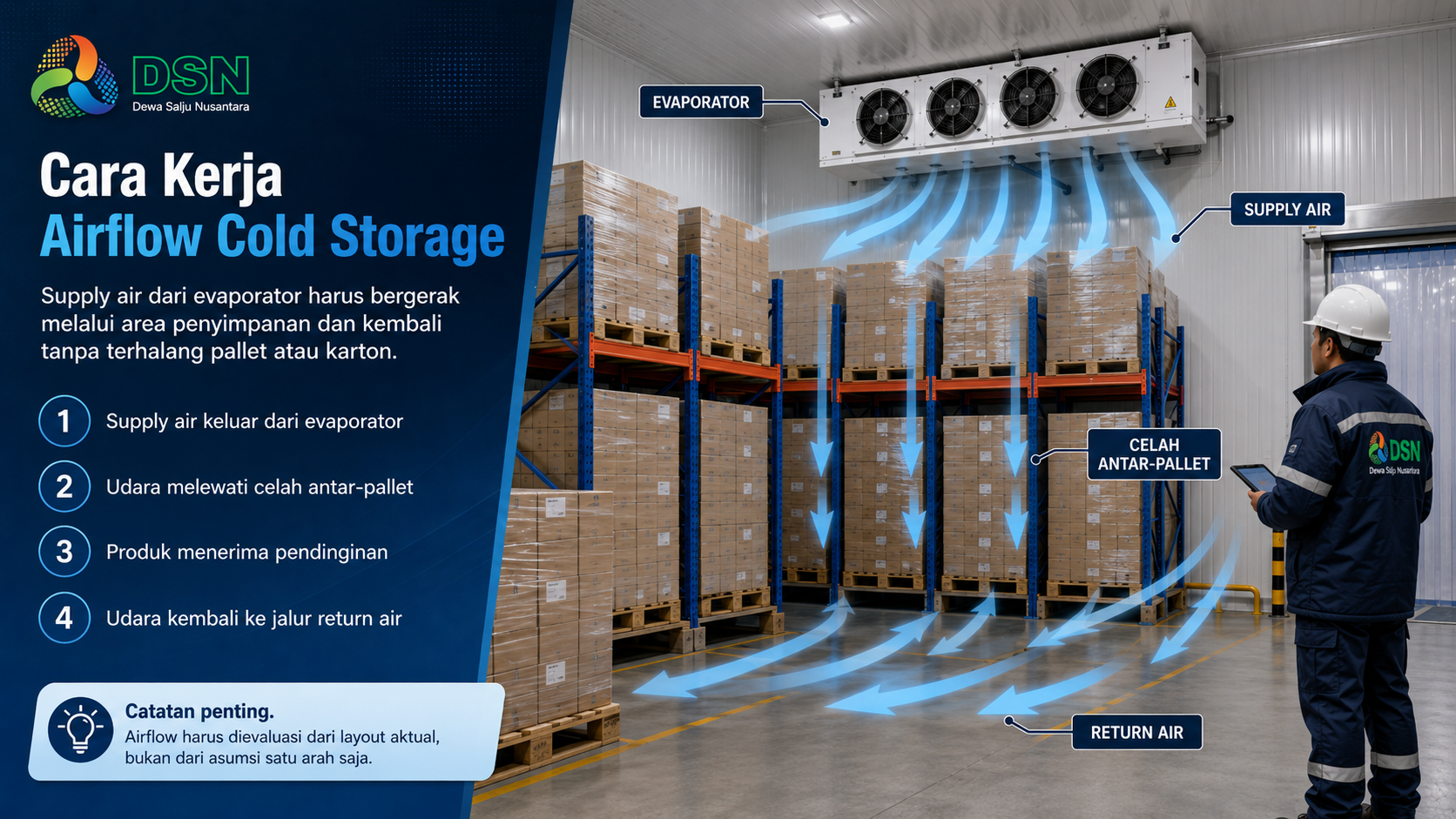

   Udara didinginkan dan disalurkan

   Evaporator menyerap panas dari udara yang melewati coil. Fan kemudian mendorong udara yang telah didinginkan sebagai supply air ke dalam ruangan. Udara tersebut menerima panas dari produk, karton, rak, lampu, dinding, aktivitas operator, dan infiltrasi pintu sebelum kembali ke sisi return untuk didinginkan lagi.

2. 02

   Jalur kembali melengkapi sirkulasi

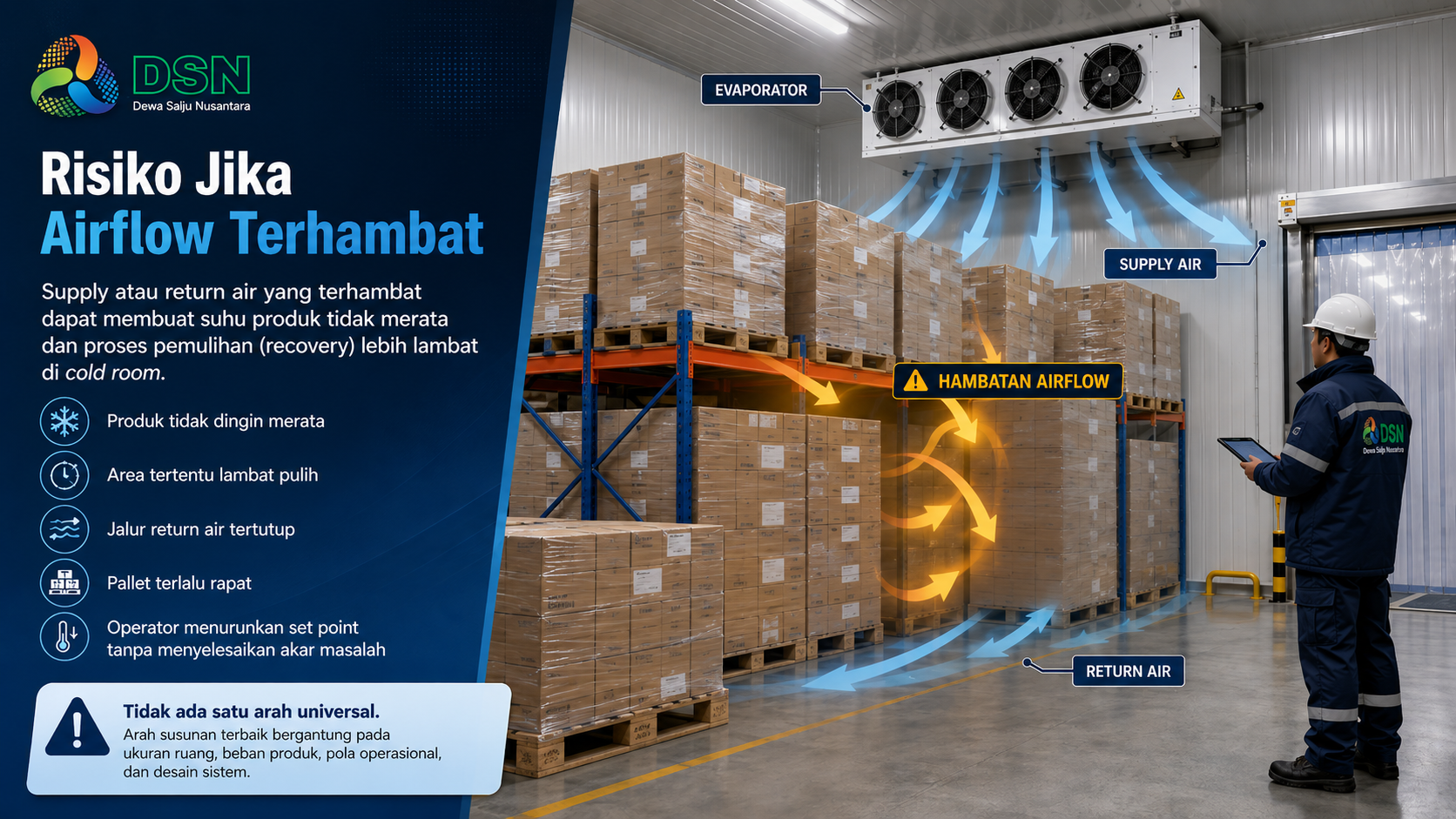

   Aliran ini membentuk sirkuit. Jika supply air keluar dengan baik tetapi jalur return tertutup pallet, sirkulasi dapat memendek atau berbelok sebelum menjangkau area yang lebih jauh. Sebaliknya, bila jalur di depan evaporator tertutup, air throw kehilangan ruang untuk berkembang dan distribusi menjadi tidak sesuai rancangan.

3. 03

   Susunan dan kondisi unit ikut menentukan

   Menurut panduan FAO mengenai cold storage, pola sirkulasi dipengaruhi oleh airflow fan, perangkat supply dan suction, jumlah produk, pola stacking, dimensi ruangan, kondisi evaporator, serta akumulasi frost. Artinya, posisi karton merupakan faktor penting, tetapi bukan satu-satunya variabel. Pembahasan fungsi evaporator cold storage dapat menjadi dasar untuk memahami peran unit cooler dalam proses ini.

Tidak ada persentase universal yang dapat dipakai untuk semua fasilitas. Dampaknya ditentukan oleh seberapa besar susunan karton mengubah hambatan aliran, mempersempit penampang, menutup jalur resirkulasi, atau membuat udara mengambil jalan yang paling mudah. Pada satu layout, perubahan orientasi mungkin hanya menghasilkan perbedaan kecil; pada layout lain, dampaknya dapat terlihat jelas pada waktu pemulihan dan variasi suhu produk.

Udara cenderung melewati jalur dengan hambatan lebih rendah. Jika celah besar hanya tersedia di atas atau di samping pallet, sebagian aliran dapat melewati produk tanpa menukar panas secara efektif dengan karton di bagian tengah. Bila karton disusun terlalu rapat, permukaan yang berada di pusat pallet menerima kontak udara lebih sedikit dan suhu produk dapat tertinggal.

Arah baris juga penting ketika air harus bergerak secara horizontal melalui ruangan. Beberapa rancangan menggunakan baris pallet yang tersusun melintang terhadap arah gerak udara untuk menciptakan tahanan yang lebih seragam. Prinsip ini tidak boleh dipakai secara otomatis, karena arah supply, lokasi return, jenis rak, tinggi tumpukan, dan kondisi partial load dapat berbeda.

Kesimpulan praktisnya: pengaruh penempatan karton terhadap evaporator menjadi besar ketika susunan menghalangi jalur utama udara. Pengaruhnya perlu dibuktikan melalui pengamatan airflow, pemetaan suhu, tren data logger, serta suhu produk di beberapa posisi—bukan hanya dengan merasakan udara menggunakan tangan.

Geser tabel ke samping bila seluruh kolom belum terlihat.

Tabel tersebut bukan perintah untuk memilih satu pola secara umum. Tujuannya menunjukkan bahwa arah yang tampak “langsung terkena udara” belum tentu menghasilkan distribusi terbaik ke seluruh pallet. rak cold storage dan penataan produk dapat membantu menghubungkan kebutuhan airflow dengan keamanan tumpukan dan akses operasional.

Tanda tersebut belum membuktikan penyebab tunggal. Suhu tidak merata dapat berkaitan dengan produk masuk, pintu, sensor, fan, frost, defrost, kapasitas sistem, atau kombinasi beberapa faktor. Tekanan refrigeran juga tidak boleh dinilai tanpa mengetahui jenis refrigeran, temperatur, beban, superheat, subcooling, dan kondisi sistem secara keseluruhan.

Geser tabel ke samping bila seluruh kolom belum terlihat.

Kasus berikut bersifat ilustratif dan bukan klaim proyek Dewa Salju Nusantara.

1. 01

   Masalah awal

   Sebuah ruang penyimpanan produk beku menunjukkan suhu controller yang relatif stabil. Namun, pemeriksaan produk menemukan bahwa pallet di bagian belakang rak membutuhkan waktu lebih lama untuk mengikuti pola suhu pallet yang berada dekat lorong utama.

2. 02

   Penyebab

   Karton disusun tinggi dan rapat pada beberapa bay. Sebagian stretch film menutup bukaan kemasan, sedangkan ruang di depan jalur return semakin sempit setelah stok bertambah. Air lebih mudah bergerak melalui aisle kosong daripada melewati sisi dalam pallet.

3. 03

   Dampak

   Operator cenderung menurunkan setpoint karena menganggap mesin kurang dingin. Ruangan memang kembali dingin pada sensor, tetapi variasi suhu produk antarposisi tetap muncul dan sistem bekerja lebih lama.

4. 04

   Proses evaluasi

   Tim mencatat posisi pallet, waktu masuk, suhu produk multi-titik, tren data logger, status pintu, serta siklus defrost. Mereka juga mengamati jalur supply dan return tanpa membuka panel atau mengubah setting keselamatan. Data dibandingkan pada kondisi muatan yang serupa.

5. 05

   Solusi

   Batas penempatan di sekitar unit dipulihkan, stretch film yang menutup ventilasi diperbaiki sesuai SOP, dan susunan beberapa pallet diubah bertahap sambil mempertahankan stabilitas muatan. Tim kemudian membuat denah loading dan titik inspeksi yang lebih konsisten.

6. 06

   Hasil setelah perbaikan

   Perbedaan antarposisi berkurang pada pengamatan berikutnya dan operator tidak lagi mengandalkan penurunan setpoint sebagai respons pertama. Hasil ini tetap dipantau karena perubahan occupancy, suhu produk masuk, pintu, dan kondisi evaporator dapat mengubah pola airflow dari waktu ke waktu.

Pengelolaan layout perlu terhubung dengan monitoring suhu otomatis cold storage. Data yang konsisten membantu menunjukkan apakah penempatan karton terhadap evaporator menghasilkan perbaikan nyata atau hanya menggeser masalah ke zona lain.

Geser tabel ke samping bila seluruh kolom belum terlihat.

Geser tabel ke samping bila seluruh kolom belum terlihat.

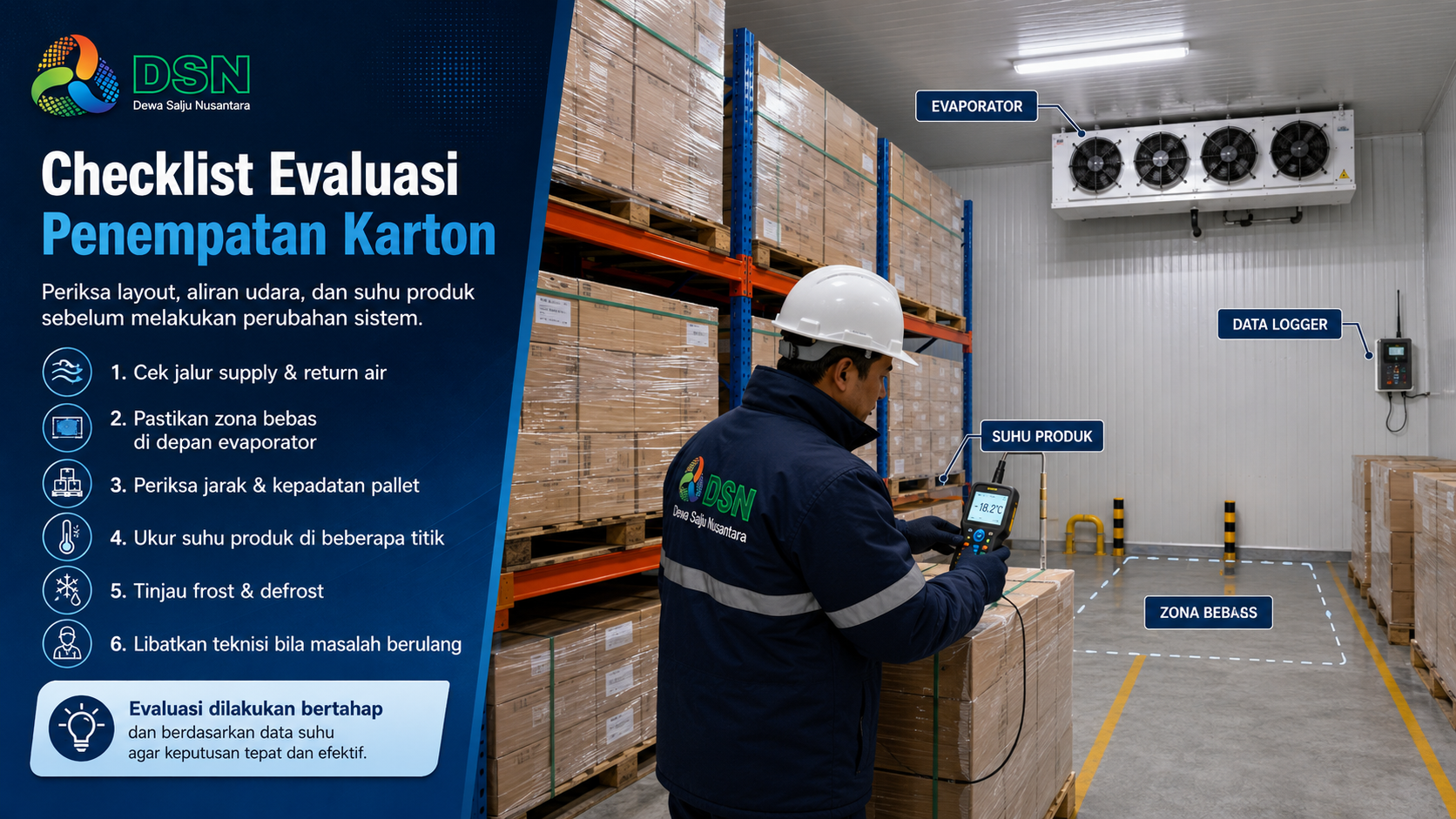

1. 01

   Tahap 1: Pemeriksaan awal

   Catat layout, arah fan, posisi return, tinggi pallet, jenis karton, kondisi stretch film, occupancy, suhu produk masuk, pintu, dan defrost. Ambil foto dari titik yang sama agar perubahan dapat dibandingkan. Jangan memindahkan semua pallet sebelum baseline tersedia.

2. 02

   Tahap 2: Perbaikan operasional

   Pulihkan zona bebas muatan, rapikan barang lepas, pastikan pintu tidak terbuka lebih lama dari kebutuhan, dan kembalikan pallet ke bay yang ditetapkan. Perbaiki orientasi karton hanya bila aman dan sesuai petunjuk kemasan serta SOP.

3. 03

   Tahap 3: Pengukuran teknis

   Bandingkan suhu udara dan suhu produk pada beberapa posisi, lalu tinjau tren selama periode operasi yang sebanding. Bila diperlukan, lakukan temperature mapping dengan jumlah titik, durasi, dan metode yang sesuai tujuan evaluasi. Pembahasan pemeriksaan suhu produk membantu menghindari kesimpulan yang hanya mengandalkan display ruangan.

4. 04

   Tahap 4: Pemeriksaan atau perbaikan komponen

   Jika data menunjukkan masalah tidak selesai melalui operasi, teknisi kompeten memeriksa fan, motor, coil, frost, defrost, drain, sensor, controller, serta kondisi sistem refrigerasi. Pemeriksaan listrik, tekanan, refrigeran, pembukaan sistem, dan perubahan setting tidak dilakukan oleh operator tanpa kompetensi serta prosedur yang tepat.

5. 05

   Tahap 5: Evaluasi sistem

   Nilai kembali apakah kapasitas unit, air throw, jumlah evaporator, posisi rak, dan beban aktual masih sesuai. Perubahan produk, peningkatan stok, penggantian kemasan, atau ekspansi rak dapat membuat layout lama tidak lagi mendukung distribusi udara secara konsisten.

6. 06

   Tahap 6: Preventive maintenance dan peningkatan sistem

   Tetapkan inspeksi berkala, batas penyimpanan visual, pelatihan operator, review denah loading, pemeriksaan alat ukur, dan pencatatan gangguan. Bila perlu, pertimbangkan peningkatan distribusi udara atau penyesuaian layout setelah evaluasi teknis, bukan sebagai eksperimen tanpa data.

ASHRAE Handbook—Refrigeration dapat digunakan sebagai rujukan desain dan aplikasi sistem refrigerasi. FAO menyediakan panduan mengenai sirkulasi udara, evaporator, stacking, dan perencanaan cold store. Codex Alimentarius relevan untuk praktik higiene serta penanganan produk pangan, sedangkan ISO/TC 315 mencakup standardisasi layanan logistik cold chain.

Referensi tersebut tidak menggantikan desain proyek, manual produsen, ketentuan keselamatan, persyaratan produk, atau regulasi setempat. Nilai clearance, pola susun, dan metode validasi harus disesuaikan dengan fasilitas serta tujuan penyimpanan. Bila tidak ada data desain, lakukan survey dan pengukuran sebelum menetapkan aturan operasional baru.

Arah karton memang dapat memengaruhi distribusi udara dingin, terutama ketika tumpukan menghalangi supply air, menutup return, memutus kanal antar-pallet, atau menutup ventilasi kemasan. Namun, tidak ada satu orientasi yang otomatis tepat untuk semua cold room.

Penempatan karton terhadap evaporator harus ditentukan dari desain unit cooler, layout rak, karakteristik produk, kemasan, occupancy, aktivitas pintu, dan data suhu. Evaluasi yang baik membandingkan suhu produk dan suhu udara di beberapa lokasi serta memperhatikan fan, coil, frost, dan defrost.

Perbaikan sebaiknya dilakukan bertahap: pulihkan zona bebas, rapikan layout, dokumentasikan baseline, uji perubahan, lalu lakukan pemeriksaan teknis bila penyimpangan tetap muncul. Pendekatan ini mencegah tindakan tergesa-gesa seperti menurunkan setpoint atau menambah refrigeran tanpa diagnosis.
