Evaporator TD pada Cold Storage: Bagaimana Selisih Temperatur Mempengaruhi Kelembapan dan Kualitas Produk?

Produk dapat tetap berada pada suhu target, tetapi beratnya menyusut, permukaannya mengering, atau tampilannya menurun. Dalam banyak fasilitas, penyebabnya tidak hanya lama penyimpanan. Evaporator TD ikut menentukan seberapa agresif air cooler menarik uap air dari udara dan, secara tidak langsung, dari produk yang tidak terlindungi dengan baik.

TD yang terlalu besar cenderung membuat temperatur evaporasi jauh lebih rendah daripada temperatur ruang. Coil yang lebih dingin dapat mengembunkan atau membekukan lebih banyak uap air, sehingga kelembapan relatif ruang turun dan risiko dehidrasi produk meningkat. Sebaliknya, TD yang lebih kecil umumnya mendukung kelembapan lebih tinggi, tetapi tetap harus sesuai dengan beban pendinginan, kapasitas coil, airflow, dan kebutuhan pull-down.

Dampaknya langsung menyentuh bisnis: susut bobot mengurangi hasil jual, freezer burn menurunkan mutu, frost menghambat perpindahan panas, dan sistem yang bekerja di luar kondisi desain dapat memboroskan energi. Namun, angka TD tidak boleh digunakan sebagai diagnosis tunggal karena pintu, kemasan, beban produk, defrost, sensor, dan distribusi udara juga memengaruhi hasil.

Jika produk sering mengering, evaporator cepat tertutup es, atau suhu dan kelembapan sulit stabil, catat kondisi operasionalnya dan konsultasikan evaluasi sistem. Pemeriksaan yang baik akan membedakan masalah desain, pengaturan, operasi, dan kerusakan komponen sebelum tindakan perbaikan dipilih. Anda juga dapat membaca berbagai referensi teknis lainnya di berita cold storage kami.

Apa Itu Evaporator TD pada Cold Storage?

Evaporator TD adalah perbedaan temperatur antara udara ruang yang masuk ke evaporator dan temperatur evaporasi jenuh refrigeran di dalam evaporator. Pada sistem direct expansion, temperatur evaporasi jenuh biasanya diturunkan dari tekanan sisi rendah menggunakan data pressure-temperature refrigeran yang benar.

Definisi ini penting karena istilah TD sering tertukar dengan parameter lain.

Pada refrigeran campuran dengan temperature glide, pemilihan bubble point atau dew point harus mengikuti tujuan pengukuran dan panduan pabrikan. Karena itu, teknisi perlu mencatat jenis refrigeran, lokasi tekanan, pressure drop, dan titik sensor, bukan sekadar membaca temperatur coil dari controller.

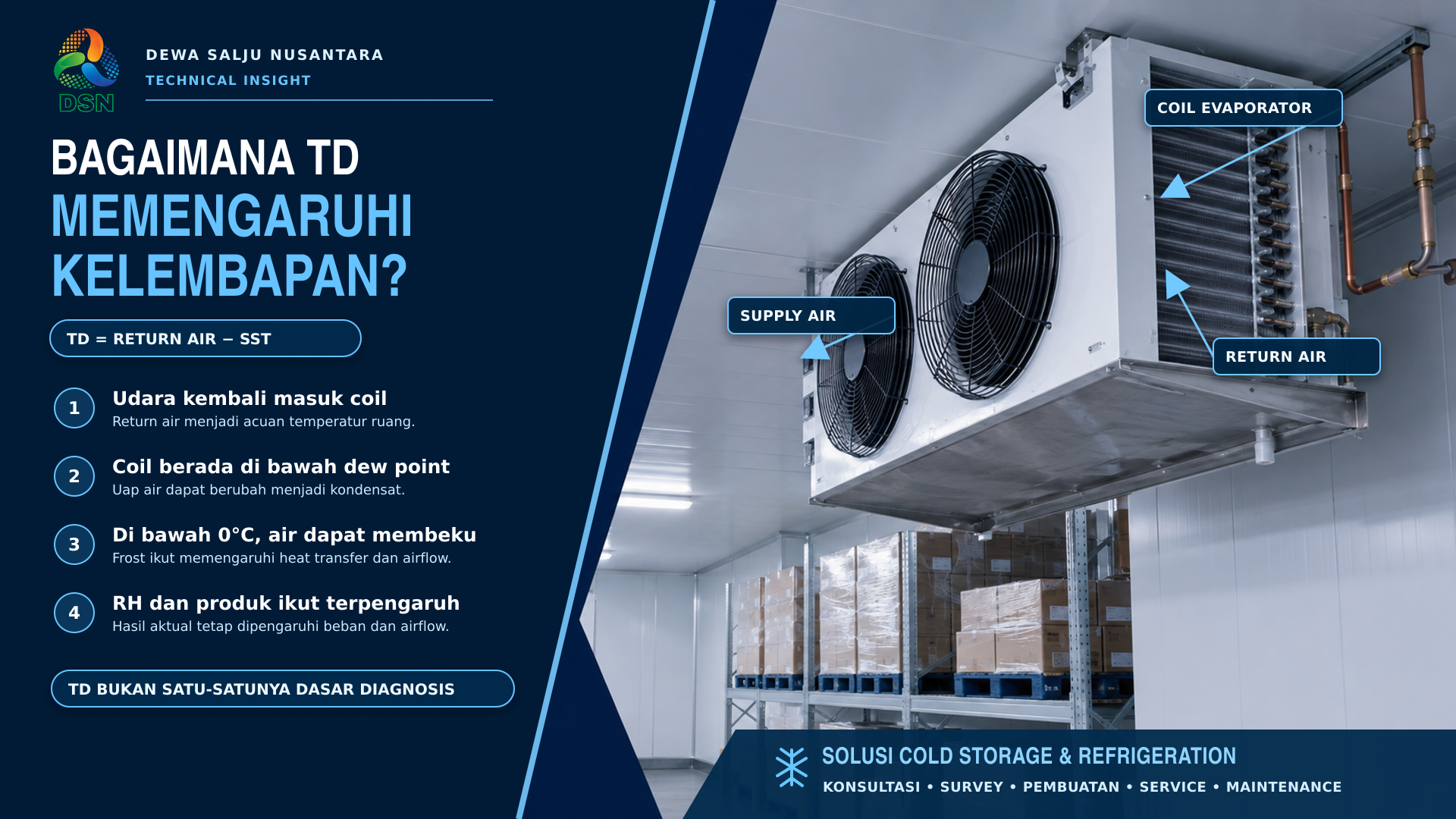

Mengapa Selisih Temperatur Mempengaruhi Kelembapan?

Udara membawa uap air. Ketika udara menyentuh permukaan coil yang berada di bawah titik embunnya, sebagian uap air berubah menjadi kondensat. Jika permukaan berada di bawah 0°C, air tersebut dapat membeku menjadi frost.

Semakin jauh temperatur coil efektif berada di bawah kondisi udara ruang, semakin besar potensi penghilangan uap air, dengan asumsi faktor lain relatif sama. Karena temperatur permukaan coil berkaitan dengan SST, evaporator TD yang lebih besar umumnya berkaitan dengan dehumidifikasi lebih kuat dan relative humidity yang lebih rendah.

Air yang lebih kering kemudian menerima uap air dari sumber lain: produk terbuka, lantai basah, infiltrasi saat pintu dibuka, pekerja, dan udara luar. Pada produk yang mengandung banyak air, perpindahan kelembapan dari permukaan produk ke udara dapat menyebabkan susut bobot, kulit mengerut, layu, atau perubahan tekstur.

Hubungan tersebut bukan garis lurus yang berlaku untuk semua ruang. Temperatur permukaan fin tidak selalu sama persis dengan SST, dan hasil aktual dipengaruhi luas coil, lama operasi, kecepatan udara, fin spacing, pola defrost, jumlah produk, kemasan, serta beban uap air.

Panduan ilustratif hubungan TD dan RH

FAO menjelaskan bahwa, pada kondisi forced convection tertentu, TD yang lebih kecil cenderung menghasilkan kelembapan relatif lebih tinggi. Tabel berikut adalah panduan perkiraan historis untuk desain, bukan target universal atau dasar perubahan setting tanpa perhitungan.

Sumber: FAO, Refrigeration Equipment, bagian Relative Humidity. Angka bersifat perkiraan, terkait asumsi forced convection, dan tidak menggantikan seleksi evaporator atau persyaratan penyimpanan produk.

Dampak Evaporator TD terhadap Kualitas Produk

Susut bobot dan kehilangan nilai jual

Produk segar, daging, ikan, atau bahan tanpa penghalang uap yang memadai dapat melepaskan kelembapan ke udara. Bila evaporator TD mendorong kondisi ruang terlalu kering, kehilangan air berlangsung lebih cepat. Dampaknya bukan hanya teknis: berat jual berkurang dan penampilan produk dapat menjadi kurang menarik.

Tekstur, warna, dan penampilan

Dehidrasi permukaan dapat membuat sayuran layu, daging tampak kering, serta produk beku mengalami bercak pucat dan permukaan kasar. Kecepatan udara yang terlalu tinggi di area produk dapat memperkuat efek tersebut, meskipun RH rata-rata terlihat masih dapat diterima.

Freezer burn pada produk beku

Pada freezer room, kelembapan produk dapat berpindah dan membentuk kristal es di lokasi lain, terutama ketika kemasan tidak rapat atau suhu berfluktuasi. TD besar, siklus panjang, airflow agresif, dan kebocoran kemasan dapat bersama-sama meningkatkan risiko dehidrasi permukaan.

Kondensasi dan risiko mutu pada TD terlalu rendah

TD yang rendah tidak otomatis lebih baik. Bila kelembapan ruang terlalu tinggi dan ada permukaan atau produk yang temperaturnya berada di bawah titik embun, kondensasi dapat muncul. Air bebas pada area produk atau bangunan perlu dinilai bersama praktik sanitasi, pergantian udara, pola pemuatan, dan persyaratan komoditas.

Stabilitas suhu inti produk

Pemilihan TD harus tetap menyediakan kapasitas perpindahan panas yang cukup. Mengejar kelembapan tinggi dengan menaikkan temperatur evaporasi tanpa mengecek kapasitas dapat memperlambat pull-down dan membuat suhu inti produk terlalu lama berada di luar target. Kualitas selalu bergantung pada keseimbangan suhu, waktu, kelembapan, airflow, dan kemasan.

Faktor yang Menentukan TD Aktual dan Hasil Kelembapan

Evaporator TD merupakan hasil interaksi sistem, bukan sekadar satu angka setting. Faktor berikut perlu dilihat bersama:

• Beban panas ruang. Produk hangat, lampu, pekerja, motor, dan transmisi panas melalui panel menambah beban yang harus diserap evaporator.
• Luas dan kebersihan coil. Coil yang cukup luas dapat memindahkan beban pada TD lebih kecil. Debu, minyak, dan frost menghambat perpindahan panas.
• Airflow. Kipas, arah hembusan, jarak pallet, dan hambatan pada return air menentukan seberapa merata udara melewati coil dan produk.
• Refrigerant feeding. Katup ekspansi, distribusi refrigeran, superheat, dan pressure drop memengaruhi luas coil yang aktif.
• Kapasitas kompresor. Kapasitas harus sesuai dengan evaporator dan beban pada kondisi desain, termasuk temperatur kondensasi dan refrigeran.
• Kontrol dan duty cycle. Set point, hysteresis, staging, variable speed, serta lama siklus memengaruhi SST dan waktu kontak udara dengan coil.
• Defrost. Frost yang tertinggal mempersempit jalur udara dan mengisolasi permukaan coil; defrost berlebihan juga memasukkan panas dan uap air.
• Infiltrasi udara. Pintu terbuka, gasket bocor, pressure relief, dan aktivitas bongkar muat membawa panas serta kelembapan dari luar.
• Karakter produk. Kadar air, kemasan, luas permukaan terbuka, respirasi, tingkat keterisian ruang, dan lama penyimpanan mengubah keseimbangan kelembapan.
• Kualitas envelope. Panel sandwich, vapor barrier, sambungan, pintu, lantai, dan penetrasi kabel/pipa memengaruhi beban laten maupun sensible.

Karena faktornya saling memengaruhi, perubahan satu parameter dapat memberikan hasil yang berbeda pada dua cold storage dengan suhu set point sama. membantu menghubungkan kebutuhan produk dengan kapasitas coil dan condensing unit.

Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan

Parameter dan Data yang Perlu Diperhatikan

Pengukuran sebaiknya dilakukan ketika sistem telah mencapai kondisi yang cukup stabil, lalu dibandingkan dengan kondisi pull-down dan aktivitas pintu. Satu snapshot dapat menyesatkan karena evaporator TD berubah mengikuti beban dan strategi kapasitas.

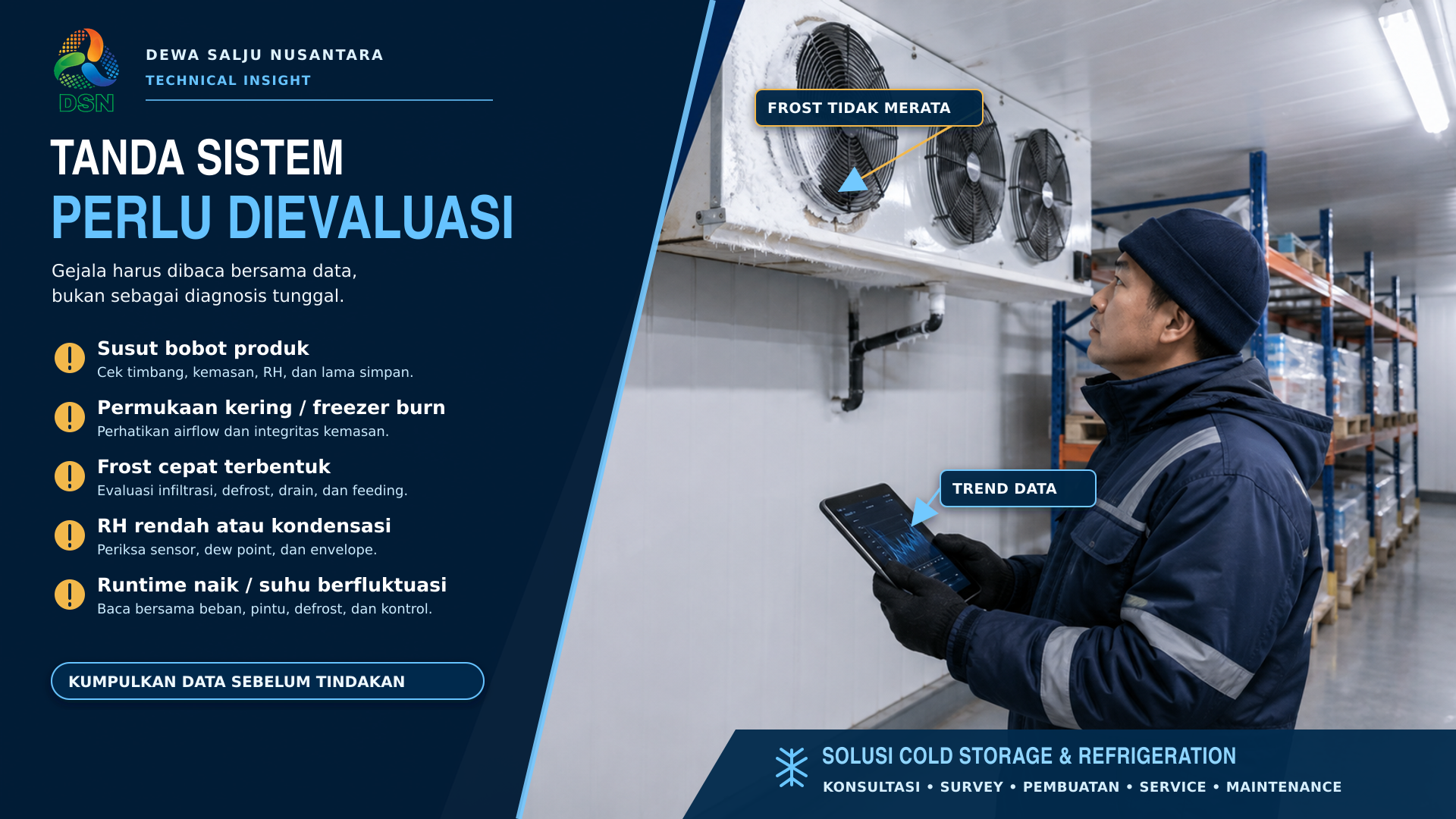

Tanda-Tanda evaporator TD atau Sistem Perlu Dievaluasi

Tanda berikut menunjukkan perlunya pemeriksaan evaporator TD, tetapi tidak membuktikan satu penyebab tertentu:

• Produk cepat kehilangan bobot. Bandingkan data timbang, kondisi kemasan, RH, airflow, dan lama simpan sebelum menyimpulkan evaporator TD sebagai penyebab.
• Permukaan produk mengering. Periksa posisi produk terhadap supply air serta integritas kemasan.
• Evaporator cepat tertutup frost. Evaluasi infiltrasi, kelembapan, drain, defrost, airflow, SST, dan refrigerant feeding.
• Suhu ruang tercapai tetapi RH terlalu rendah. Tinjau design evaporator TD, runtime, sensor, luas coil, dan beban laten.
• Kondensasi pada plafon, panel, atau kemasan. Cari permukaan dingin, kebocoran vapor barrier, infiltrasi, dan perbedaan dew point.
• Suhu sulit pull-down. Periksa beban produk, kapasitas, kebersihan coil, fan, pintu, dan kondisi condensing unit.
• Kompresor berjalan sangat lama. Runtime panjang dapat berasal dari beban tinggi, kapasitas kurang, heat transfer buruk, atau kontrol yang tidak sesuai.
• Fluktuasi suhu besar. Tinjau thermostat differential, lokasi sensor, aktivitas pintu, defrost, dan staging; jangan langsung menyalahkan kompresor.
• Pola frost tidak merata. Bisa terkait distribusi refrigeran, airflow, underfeeding, atau kondisi beban, sehingga memerlukan data tambahan.
• Tagihan energi meningkat. Bandingkan jam operasi, tekanan, temperatur, kebersihan heat exchanger, dan perubahan pola penggunaan.

Cara Memeriksa Evaporator TD dengan Benar

1. Tetapkan kondisi pengukuran. Catat apakah ruang sedang pull-down, baru selesai defrost, banyak aktivitas pintu, atau sudah steady state. Nilai saat beban puncak tidak dapat langsung dibandingkan dengan nilai saat ruang hampir tanpa beban.
2. Ukur return air yang representatif. Gunakan sensor terkalibrasi di aliran udara masuk evaporator. Hindari lokasi yang terkena supply air langsung, panas lampu, pintu, atau permukaan coil karena dapat menghasilkan angka yang bias.
3. Tentukan SST dari tekanan yang benar. Ukur tekanan pada titik yang relevan, identifikasi refrigeran, lalu gunakan pressure-temperature chart atau perangkat digital yang sesuai. Pertimbangkan pressure drop antara evaporator dan titik ukur apabila signifikan.
4. Hitung dan buat tren. Kurangi SST dari return air untuk memperoleh evaporator TD. Ulangi pada beberapa kondisi operasi dan hubungkan dengan RH, runtime, defrost, suhu produk, serta aktivitas pintu agar terlihat polanya.
5. Validasi dengan parameter pendukung. Periksa air split, superheat, subcooling, airflow, distribusi frost, arus fan, kebersihan coil, dan kondisi condenser. Diagnosis baru disusun setelah data saling mendukung.

Studi Kasus Ilustratif: Produk Chiller Mengalami Susut Bobot

Kasus berikut murni ilustratif untuk menunjukkan proses berpikir dan bukan proyek Dewa Salju Nusantara.

Masalah awal

Sebuah chiller room menyimpan produk segar dalam kemasan terbuka sebagian. Suhu udara umumnya mencapai target, tetapi tim menemukan penyusutan bobot dan permukaan produk lebih cepat kering dibanding periode sebelumnya.

Penyebab

Data tren menunjukkan return air relatif stabil, sedangkan SST turun lebih rendah setelah perubahan pengaturan kapasitas. Evaporator TD meningkat. Pada saat yang sama, pallet ditempatkan terlalu dekat dengan jalur supply sehingga sebagian produk menerima kecepatan udara tinggi.

Dampak

Coil menghilangkan lebih banyak uap air, RH rata-rata menurun, dan perpindahan kelembapan dari produk bertambah. Sistem juga mencatat runtime panjang pada jam bongkar muat karena pintu sering terbuka.

Proses evaluasi

Tim memeriksa kalibrasi sensor, tren RH dan dew point, return/supply air, suction pressure, superheat, subcooling, kondisi coil, pola frost, airflow, waktu pintu terbuka, dan suhu produk. Pemeriksaan memastikan tidak ada satu indikator yang digunakan sebagai diagnosis tunggal.

Solusi

Tim memperbaiki posisi pallet dan jalur udara, mengembalikan kontrol kapasitas ke rentang yang sesuai dengan desain, mengoptimalkan manajemen pintu, serta menjadwalkan pemeriksaan coil dan sensor. Kemasan produk juga dievaluasi untuk mengurangi area terbuka tanpa menghambat kebutuhan proses.

Hasil setelah perbaikan

Tren RH menjadi lebih stabil, pengeringan permukaan berkurang, dan suhu produk tetap memenuhi target operasional. Hasil tersebut dinilai melalui tren beberapa siklus dan pencatatan mutu, bukan dari satu kali pembacaan.

10 Tips Praktis Menjaga evaporator TD, Kelembapan, dan Kualitas Produk

1. Tentukan kebutuhan produk lebih dahulu. Suhu, RH, waktu simpan, kemasan, dan toleransi airflow harus menjadi dasar desain agar produk tidak dikorbankan demi satu angka teknis.
2. Gunakan return air untuk perhitungan. Titik ukur yang benar mencegah TD tampak terlalu kecil atau terlalu besar karena sensor terkena supply air.
3. Buat tren, bukan snapshot. Rekam data sebelum, selama, dan setelah pull-down atau defrost untuk mencegah keputusan berdasarkan kondisi sesaat.
4. Jaga jalur udara. Berikan ruang pada discharge dan return evaporator agar tidak muncul hot spot, short cycling udara, atau hembusan berlebih pada produk.
5. Kendalikan buka pintu. Disiplin pintu, strip curtain, air curtain yang tepat, atau ante-room dapat mengurangi masuknya panas dan uap air yang memicu frost.
6. Periksa gasket dan sambungan panel. Kebocoran envelope menambah beban laten dan sensible serta dapat memicu kondensasi tersembunyi.
7. Optimalkan defrost berdasarkan data. Jadwal yang kurang dapat menyisakan frost, sedangkan jadwal berlebihan menambah panas dan kelembapan ke ruang.
8. Rawat coil dan fan. Kebersihan fin, kondisi motor, arah putaran, serta fin spacing menjaga heat transfer dan distribusi udara.
9. Lindungi produk dengan kemasan sesuai. Barrier yang tepat mengurangi perpindahan uap air dan risiko freezer burn tanpa mengabaikan kebutuhan keamanan produk.
10. Tinjau kapasitas saat penggunaan berubah. Penambahan throughput, perubahan jenis produk, atau jam bongkar muat dapat membuat desain awal tidak lagi sesuai.

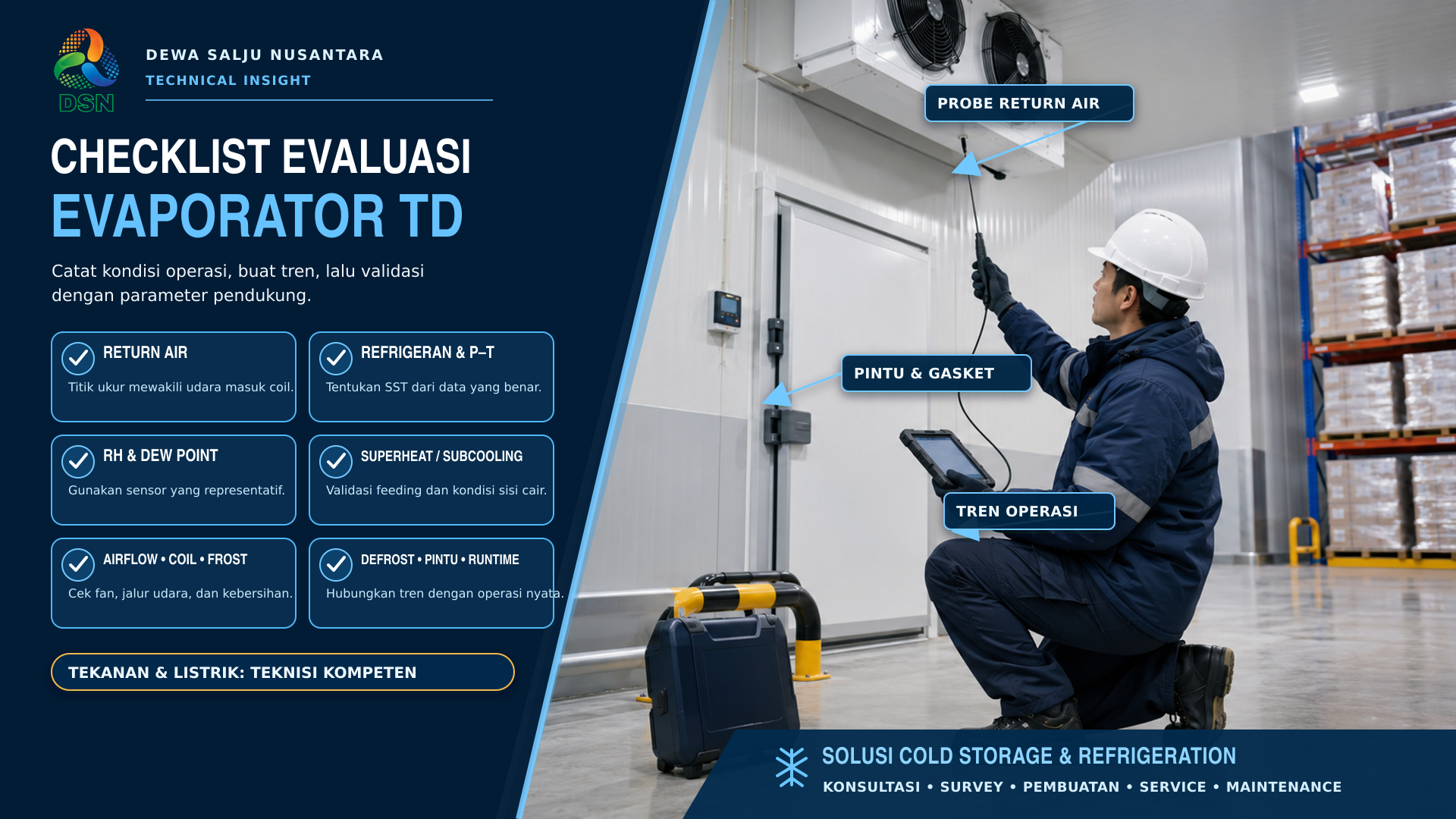

Checklist Evaluasi Lapangan

8 Kesalahan Umum dalam Menilai Evaporator TD

Solusi Bertahap yang Direkomendasikan

Tahap 1: Pemeriksaan awal

Konfirmasi target suhu dan kelembapan, jenis produk, kemasan, pola pemuatan, aktivitas pintu, kondisi panel, gasket, coil, fan, drain, dan pola frost. Periksa apakah perubahan masalah bertepatan dengan perubahan operasi, kapasitas, refrigeran, atau setting.

Tahap 2: Perbaikan operasional

Rapikan layout pallet, bebaskan return dan discharge, kurangi waktu pintu terbuka, perbaiki disiplin loading, serta pastikan produk masuk pada temperatur yang diasumsikan dalam desain. Langkah ini dapat mengurangi beban tanpa menyentuh sirkuit refrigeran.

Tahap 3: Pengukuran teknis

Buat tren return air, supply air, RH/dew point, suction pressure/SST, superheat, subcooling, runtime, defrost, arus, dan suhu produk. Hitung evaporator TD pada beberapa kondisi beban dan bandingkan dengan data desain serta performance table pabrikan.

Tahap 4: Pemeriksaan atau perbaikan komponen

Teknisi dapat memeriksa kalibrasi sensor, katup ekspansi, distributor, fan motor, coil, heater atau hot-gas defrost, solenoid, pressure regulator, kontrol kapasitas, serta kondisi condensing unit. Penggantian dilakukan setelah penyebab dan kecocokan komponen terverifikasi.

Tahap 5: Evaluasi sistem

Jika masalah berulang, hitung kembali beban pendinginan dan cocokkan evaporator, kompresor, condenser, refrigeran, temperatur desain, fin spacing, airflow, serta pola defrost. Pada tahap ini dapat diketahui apakah sistem masih sesuai dengan throughput dan produk saat ini.

Tahap 6: Preventive maintenance dan peningkatan sistem

Susun inspeksi berkala, pencatatan tren, alarm, kalibrasi sensor, pembersihan heat exchanger, pemeriksaan pintu/panel, dan review setting musiman. Monitoring yang konsisten membantu mendeteksi perubahan evaporator TD sebelum berkembang menjadi penurunan mutu atau downtime.

Ringkasan Dampak untuk Operasional dan Bisnis

Kesimpulan

Evaporator TD menjelaskan selisih antara temperatur return air dan temperatur evaporasi jenuh refrigeran. Selisih yang lebih besar umumnya meningkatkan kecenderungan coil menghilangkan uap air, sehingga ruang menjadi lebih kering dan produk terbuka lebih rentan terhadap susut bobot, perubahan tekstur, serta freezer burn.

Namun, evaporator TD bukan target tunggal dan bukan alat diagnosis mandiri. Kelembapan dan kualitas produk juga dipengaruhi oleh airflow, ukuran coil, refrigerant feeding, defrost, infiltrasi pintu, kemasan, beban, runtime, dan kondisi panel. Setiap perubahan harus menjaga suhu inti produk dan kapasitas pendinginan yang dibutuhkan.

Evaluasi evaporator TD terbaik menggabungkan tren temperatur, tekanan, SST, superheat, subcooling, RH/dew point, runtime, suhu produk, serta inspeksi fisik. Dengan pendekatan tersebut, keputusan service, maintenance, perubahan kontrol, atau peningkatan sistem dapat diarahkan pada penyebab yang benar.

Untuk fasilitas baru maupun sistem yang sudah beroperasi, Dewa Salju Nusantara dapat membantu konsultasi, survey teknis, service, maintenance, perbaikan refrigerasi, instalasi freezer room atau chiller room, serta evaluasi penggantian komponen dan panel berdasarkan kebutuhan operasional.
