Defrost termination sensor adalah sensor temperatur atau thermostat yang digunakan untuk mendeteksi kondisi thermal pada evaporator selama siklus defrost. Controller membaca input tersebut dan, bila syarat termination terpenuhi, mengakhiri pemanasan defrost atau mengubah sistem ke tahap berikutnya sesuai logika controller.

Pada instalasi modern, sensor dapat berupa thermistor NTC/PTC yang dipasang pada coil atau pipa tertentu. Pada sistem lain, fungsi termination dapat menggunakan thermostat mekanis. Bentuk perangkat berbeda-beda, tetapi prinsip dasarnya sama: controller membutuhkan sinyal yang cukup representatif untuk menentukan bahwa defrost sudah mencapai kondisi yang diinginkan.

Controller hanya dapat mengambil keputusan sebaik data yang diterimanya. Defrost termination sensor yang sehat tetapi dipasang pada titik yang tidak tepat tetap dapat menghasilkan keputusan termination yang salah. Inilah alasan mengapa penggantian sensor baru tidak selalu menyelesaikan masalah jika posisi pemasangannya tidak dikembalikan ke lokasi yang direkomendasikan.

• 01

  Terlalu dekat dengan sumber panas. Sensor dapat menghangat lebih cepat daripada area coil yang masih tertutup frost. Akibatnya, defrost berpotensi berhenti sebelum pencairan selesai.

• 02

  Terlalu jauh dari area yang mewakili akhir pencairan. Sensor dapat tetap dingin lebih lama dan membuat controller menunggu sampai time-out walaupun sebagian besar coil sudah bersih.

• 03

  Kontak thermal buruk. Sensor yang longgar, tidak dijepit dengan benar, atau hanya menyentuh permukaan secara parsial dapat membaca lambat dan tidak konsisten.

• 04

  Terpapar airflow yang tidak relevan. Pembacaan dapat dipengaruhi udara sekitar bila sensor seharusnya membaca temperatur pipa atau coil melalui kontak langsung.

• 05

  Berpindah setelah service. Sensor yang semula dipasang sesuai desain dapat dipindahkan saat pembersihan coil atau penggantian komponen, lalu tidak dikembalikan ke posisi awal.

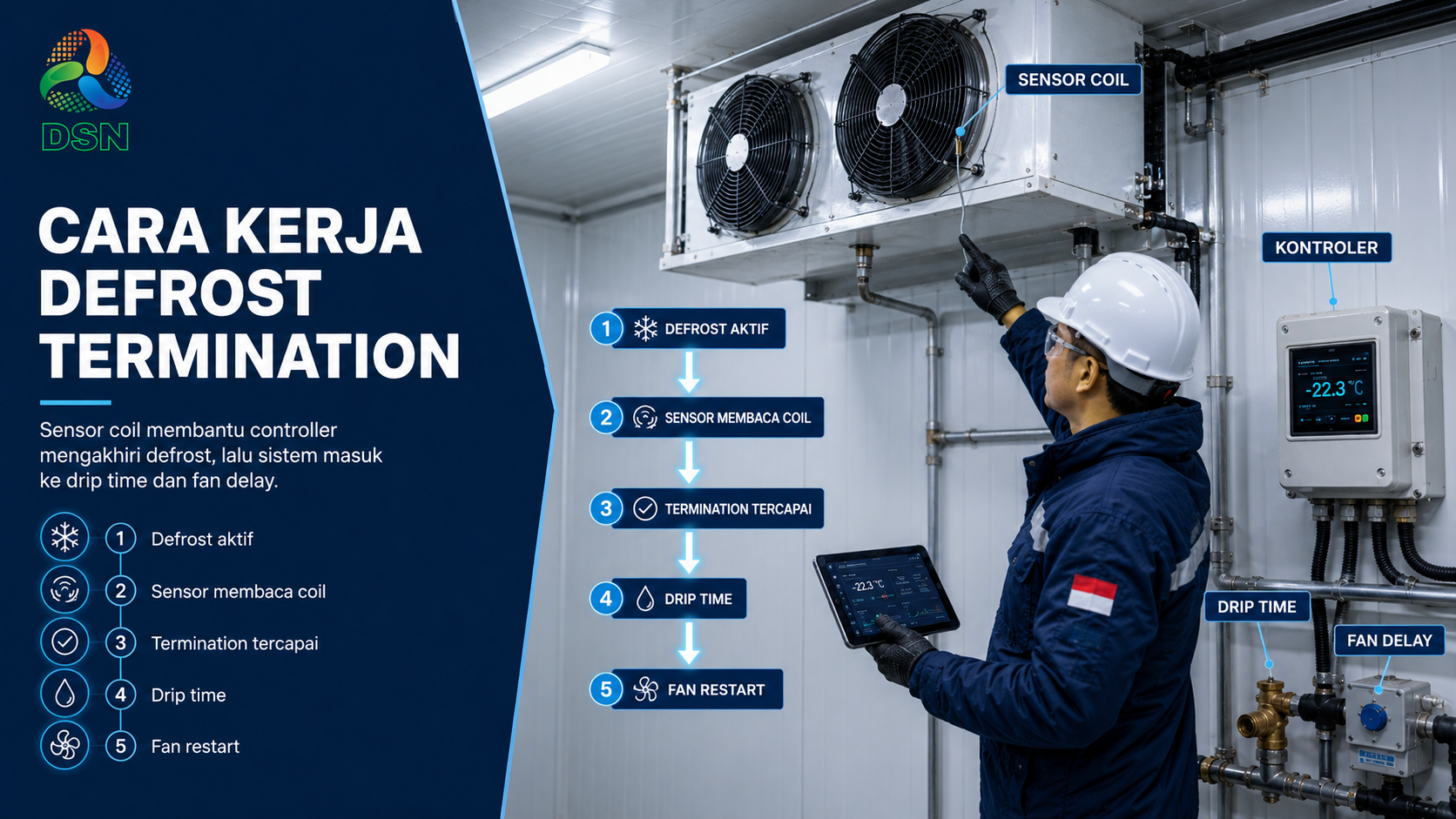

Urutan defrost berbeda antara electric defrost, hot-gas defrost, dan sistem lain. Namun secara konseptual, controller memulai defrost berdasarkan jadwal, demand, atau logika tertentu; kemudian proses pencairan berlangsung; sensor coil memantau perubahan temperatur; dan controller mengakhiri defrost ketika kondisi termination tercapai atau ketika batas waktu maksimum memaksa siklus berhenti.

1. 01

   Defrost initiation

   Controller memulai siklus sesuai jadwal atau logika sistem. Status compressor, valve, fan, dan heater bergantung pada metode defrost dan desain controller.

2. 02

   Pemanasan atau pencairan

   Pada electric defrost, heater memanaskan coil dan area drain. Pada hot-gas defrost, aliran gas panas digunakan sesuai desain sistem. Tujuan utamanya adalah menghilangkan frost yang menghambat perpindahan panas dan airflow.

3. 03

   Pembacaan coil

   Defrost termination sensor mengikuti perubahan temperatur di lokasi pemasangannya. Kurva temperatur ini seharusnya berkaitan dengan progres pencairan pada evaporator.

4. 04

   Termination

   Ketika controller melihat kondisi termination yang diprogram terpenuhi, pemanasan defrost dihentikan dan sistem beralih ke tahap berikutnya.

5. 05

   Drip time bila digunakan

   Beberapa sistem memberi waktu agar air lelehan mengalir ke drain sebelum refrigerasi dan fan kembali normal.

6. 06

   Refrigeration restart dan fan delay

   Sistem kembali mendinginkan coil. Fan evaporator dapat ditahan sampai kondisi tertentu tercapai untuk mengurangi risiko meniup udara hangat atau sisa kelembapan ke ruang. Logika ini berbeda antarcontroller.

Pelajari cara kerja defrost cold storage untuk memahami urutan defrost, drip time, dan restart refrigeration.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

Kasus berikut adalah ilustrasi untuk menjelaskan alur evaluasi dan bukan klaim proyek Dewa Salju Nusantara.

1. 01

   Masalah awal

   Sebuah freezer room menunjukkan pola frost yang selalu tersisa pada bagian bawah dan sisi tertentu dari evaporator. Controller mencatat bahwa defrost berakhir melalui termination sensor, bukan maximum time. Operator mengira heater terlalu lemah karena es belum sepenuhnya hilang.

2. 02

   Penyebab

   Saat inspeksi, sensor coil ditemukan dipindahkan setelah pekerjaan pembersihan sebelumnya dan ditempatkan lebih dekat ke area yang menghangat lebih cepat. Sensor masih memberikan pembacaan yang masuk akal, sehingga controller tidak mendeteksi sensor fault. Masalahnya adalah lokasi pembacaan tidak lagi mewakili progres pencairan pada area yang paling lambat bersih.

3. 03

   Dampak

   Defrost selesai terlalu dini, sisa frost menumpuk dari siklus ke siklus, airflow berkurang, dan recovery suhu setelah pintu dibuka menjadi lebih lambat. Tim sempat mempertimbangkan memperpanjang waktu defrost, tetapi hal itu tidak akan memperbaiki termination yang sudah terjadi lebih dulu.

4. 04

   Proses evaluasi

   Tim membandingkan posisi sensor dengan dokumentasi unit, mencatat trend temperatur sensor, memeriksa heater dan drain, melihat frost pattern setelah defrost, serta memastikan fan delay dan controller assignment sesuai. Tidak ada keputusan berdasarkan satu pembacaan temperatur saja.

5. 05

   Solusi

   Sensor dikembalikan ke lokasi yang sesuai rekomendasi perangkat dan dipasang dengan attachment yang stabil. Setting controller tidak diubah secara sembarangan. Setelah itu, tim memantau beberapa siklus untuk memastikan termination konsisten dan tidak lagi meninggalkan pola frost yang sama.

6. 06

   Hasil setelah perbaikan

   Pada ilustrasi ini, pola pencairan menjadi lebih merata dan trend sensor lebih konsisten dengan kondisi coil. Tim juga memiliki dokumentasi posisi sensor agar tidak berubah saat maintenance berikutnya.

1. 01

   Dokumentasikan posisi sensor sebelum service. Foto posisi, orientasi clip, dan jalur kabel membantu teknisi mengembalikan sensor ke lokasi yang sama setelah pembersihan atau penggantian coil.

2. 02

   Ikuti manual evaporator dan controller. Jangan memilih titik sensor hanya berdasarkan kemudahan akses karena lokasi termination biasanya terkait desain coil dan metode defrost.

3. 03

   Periksa attachment sensor. Pastikan sensor tidak longgar, menggantung, atau bergeser karena getaran. Kontak thermal yang buruk dapat membuat response lambat atau tidak konsisten.

4. 04

   Bandingkan trend, bukan satu angka. Lihat pola temperatur sensor sepanjang defrost dan bandingkan antar-siklus untuk menemukan perubahan yang berulang.

5. 05

   Bedakan temperature termination dan time-out. Catat apakah controller berhenti karena sensor mencapai kondisi termination atau karena maximum defrost time tercapai.

6. 06

   Periksa frost pattern secara visual. Lokasi sisa es memberi petunjuk apakah pencairan merata, tetapi tetap harus dikombinasikan dengan data heater, drain, dan airflow.

7. 07

   Jangan ubah setting untuk menutupi akar masalah. Menambah waktu atau mengubah termination setpoint tanpa diagnosis dapat memperpanjang pemanasan tetapi tidak menyelesaikan posisi sensor yang salah.

8. 08

   Review fan delay setelah defrost. Jika sensor coil dipakai untuk fan delay, pastikan perubahan posisi sensor tidak membuat fan menyala terlalu cepat atau terlalu lambat.

9. 09

   Periksa wiring dan sensor assignment. Sensor yang benar harus terhubung ke input controller yang benar. Kesalahan assignment dapat terlihat seperti masalah posisi sensor.

10. 10

    Masukkan sensor ke preventive maintenance. Periksa posisi, clip, kabel, konektor, dan trend defrost secara berkala, terutama setelah pekerjaan pada evaporator.

Pembahasan fan delay cold storage membantu menjelaskan hubungan sensor coil dengan fan restart dalam urutan setelah defrost.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

1. 01


   Pemeriksaan awal

   Catat jenis evaporator, controller, metode defrost, posisi sensor, pola frost, log alarm, dan apakah defrost berakhir melalui sensor atau maximum time. Periksa juga apakah masalah muncul setelah service, pembersihan coil, penggantian controller, atau pemindahan sensor.

2. 02


   Perbaikan operasional

   Pastikan pintu tidak terbuka berlebihan, airflow tidak terhalang, dan jadwal defrost tidak terus diubah untuk mengejar masalah lain. Beban kelembapan yang tinggi dari operasi dapat membuat frost load meningkat dan memengaruhi interpretasi hasil defrost.

3. 03


   Pengukuran teknis

   Teknisi dapat membandingkan pembacaan sensor dengan metode pengukuran yang sesuai, memeriksa trend coil temperature, heater operation, controller event, dan kondisi electrical input. Bila pengukuran refrigerasi diperlukan, tekanan tidak dinilai sendiri; refrigerant, temperatur, beban, superheat/subcooling, dan kondisi sistem perlu dipertimbangkan bersama.

4. 04


   Pemeriksaan/perbaikan komponen

   Berdasarkan temuan, teknisi memeriksa sensor, clip, wiring, connector, controller input, relay/contactor, heater, hot-gas valve bila ada, drain heater, fan, dan komponen terkait. Komponen diganti hanya bila bukti pemeriksaan menunjukkan fungsi menurun atau tidak sesuai spesifikasi.

5. 05


   Evaluasi sistem

   Bila sensor dan komponen bekerja tetapi defrost tetap tidak konsisten, evaluasi perlu diperluas ke distribusi heater, refrigerant circuit, airflow, frost load, drain, infiltration, kapasitas evaporator, serta strategi defrost controller. Pada titik ini, masalah dapat berasal dari kombinasi desain dan pola operasi, bukan satu sensor.

6. 06


   Preventive maintenance / peningkatan sistem

   Bangun baseline sehat setelah perbaikan: dokumentasikan posisi defrost termination sensor, trend temperatur, durasi defrost, jenis termination, fan delay, dan frost pattern. Masukkan pemeriksaan tersebut ke preventive maintenance agar perubahan kecil dapat diketahui sebelum berkembang menjadi icing dan downtime berulang.

Panduan service dan maintenance cold storage dapat menjadi rujukan lanjutan untuk pemeriksaan sistem secara berkala.

Geser tabel ke samping untuk melihat seluruh kolom pada layar kecil.

Penempatan defrost termination sensor tidak memiliki satu aturan lokasi universal yang berlaku untuk seluruh evaporator. Acuan utama adalah manual unit cooler, controller, dan metode defrost yang digunakan. Produsen dapat menentukan titik sensor berdasarkan desain coil, posisi heater, urutan defrost, serta logika fan delay perangkat.

Untuk pengembangan prosedur teknis, tim dapat menggunakan ASHRAE Handbook—Refrigeration sebagai rujukan umum mengenai evaporator, defrost, load, dan refrigerated facilities. Manual produsen seperti Danfoss, Copeland, CAREL, Eliwell, Dixell, atau produsen evaporator yang dipakai di fasilitas menjadi rujukan lebih spesifik untuk sensor assignment, termination, time-out, fan delay, dan wiring aktual.

Defrost termination sensor berperan penting karena controller menggunakan pembacaannya untuk menentukan kapan proses defrost harus berakhir. Sensor yang masih sehat dapat tetap menghasilkan termination yang tidak tepat bila posisinya tidak mewakili kondisi coil, attachment-nya buruk, atau input controller tidak dikonfigurasi sesuai fungsi.

Masalah defrost tidak boleh dinilai hanya dari satu temperatur atau satu alarm. Frost pattern, trend sensor, metode defrost, heater atau hot-gas operation, drain, airflow, maximum defrost time, fan delay, dan room temperature perlu dibaca sebagai rangkaian. Pendekatan ini membantu membedakan sensor yang benar-benar rusak dari sensor yang salah posisi atau dari masalah sistem lain.

Pada maintenance, posisi defrost termination sensor sebaiknya didokumentasikan sebelum coil dibersihkan atau sensor dilepas. Setelah pekerjaan selesai, verifikasi attachment, trend defrost, dan jenis termination pada beberapa siklus agar perubahan kecil tidak berkembang menjadi icing berulang.

Jika defrost masih sering berhenti terlalu cepat, mencapai time-out, atau meninggalkan es setelah pemeriksaan awal, evaluasi teknis yang lebih luas diperlukan. Dewa Salju Nusantara dapat membantu konsultasi, survey, service, maintenance, perbaikan sistem refrigerasi, dan evaluasi kebutuhan sistem berdasarkan kondisi aktual.
