Cooling load cold storage adalah laju panas yang harus dikeluarkan sistem pendingin agar temperatur ruang dan produk dapat dipertahankan sesuai tujuan. Beban ini bukan satu angka yang berdiri sendiri. Ia merupakan gabungan panas dari panel dan struktur, infiltrasi udara, produk, lampu, orang, peralatan, fan, defrost, serta faktor operasional lain yang relevan.

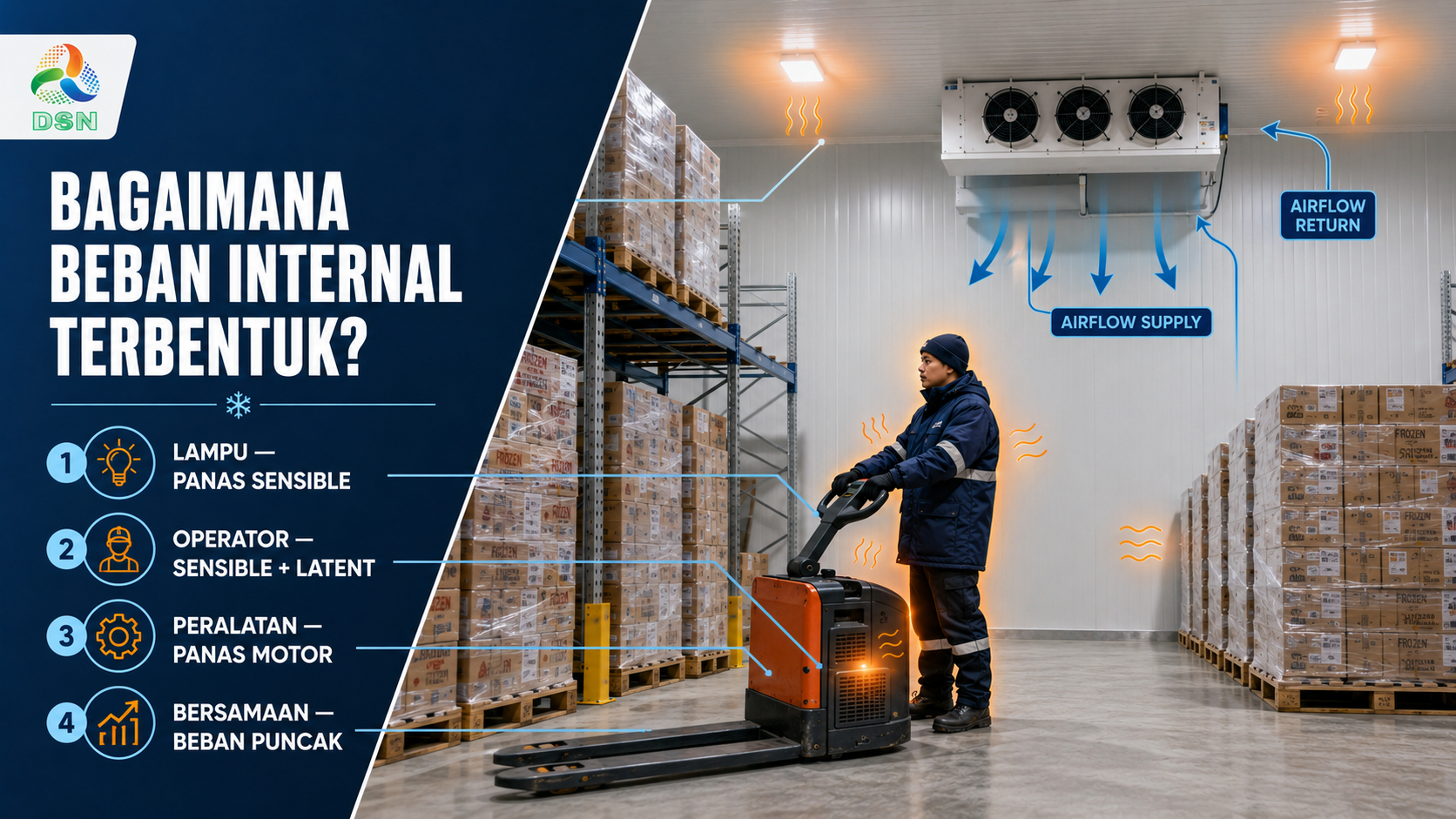

Beban internal adalah panas yang berasal dari sumber di dalam batas ruang berpendingin. Lampu adalah contoh paling mudah karena input listriknya relatif jelas. Operator lebih kompleks karena panas tubuh dipengaruhi aktivitas dan kondisi ruang. Peralatan juga perlu dinilai berdasarkan lokasi motor, bagian yang melakukan kerja, efisiensi, pola operasi, dan apakah panasnya benar-benar dilepas ke dalam cold room.

Dalam perhitungan desain, penting membedakan heat gain dan cooling load. Heat gain adalah panas yang masuk atau dibangkitkan pada suatu waktu, sedangkan cooling load berkaitan dengan panas yang perlu diserap sistem pada kondisi desain. Untuk ruang berpanel dengan aktivitas dinamis, hubungan waktunya penting: beban yang terkonsentrasi selama loading tidak boleh selalu diratakan ke 24 jam bila sistem harus pulih dalam jendela waktu yang jauh lebih pendek.

Perhitungan awal sering berfokus pada ukuran ruang, suhu target, panel, dan produk karena datanya mudah terlihat. Beban internal dianggap kecil atau “sudah termasuk cadangan”, padahal jam kerja, lampu, jumlah picker, dan frekuensi forklift dapat berubah setelah fasilitas digunakan.

Kesalahan lain adalah memakai daya terpasang tanpa memahami waktu. Menjumlahkan seluruh nameplate dapat terlalu konservatif jika alat tidak aktif bersamaan, sedangkan meratakan energi harian dapat meremehkan puncak saat penerimaan barang.

Tidak semua daya listrik dialokasikan sebagai panas di lokasi yang sama. Jika motor, charger, kondensor, atau bagian pembuang panas berada di luar, batas sistem harus ditentukan sebelum menghitung.

LED dapat menurunkan input listrik untuk tingkat pencahayaan yang setara, tetapi tetap menghasilkan panas. Pemilihan lampu juga perlu mempertimbangkan suhu rendah, kelembapan, enclosure, driver, pembersihan, dan keselamatan. Mematikan lampu secara agresif bukan solusi yang tepat.

Durasi nyala setelah orang keluar juga perlu dicatat. Zonasi atau sensor kehadiran dapat membantu, tetapi perangkat harus sesuai kondisi ruang dan tidak mengganggu keselamatan maupun inspeksi.

Operator menambah sensible dan latent heat melalui panas tubuh, pernapasan, serta kelembapan pakaian. Nilai per orang tidak boleh dibuat tunggal untuk semua kondisi karena dipengaruhi aktivitas, temperatur ruang, durasi, dan referensi yang digunakan dalam cooling load cold storage.

Jumlah orang saja belum cukup. Catat inspeksi, picking, pemindahan karton, dorongan pallet, dan durasinya. Gunakan tabel heat gain manusia dari referensi seperti ASHRAE sesuai aktivitas serta kondisi desain.

Beban operator berkorelasi dengan lampu, pintu, dan material handling. Catat panas tubuh serta infiltrasi secara terpisah agar tidak terjadi double counting, lalu pertahankan hubungan waktunya.

Peralatan di dalam cold storage dapat berupa fan evaporator, motor, conveyor, forklift listrik, hand pallet elektrik, pallet mover, scanner, printer label, controller, heater tertentu, atau alat produksi yang terhubung dengan ruang. Setiap alat perlu dilihat dari daya input, pola kerja, dan lokasi pelepasan panas.

Jika motor dan beban mekanis seluruhnya berada di dalam ruang, pada akhirnya hampir seluruh input listrik cenderung menjadi panas di dalam batas tersebut melalui rugi motor, gesekan, pengereman, dan disipasi kerja. Jika motor berada di luar tetapi menggerakkan perangkat di dalam, atau kerja mekanis memindahkan energi ke luar, pembagian panasnya berbeda. Karena itu, tidak aman memakai satu persentase untuk semua konfigurasi tanpa diagram dan data alat.

Forklift menambah beban bukan hanya dari motor. Ban, pengereman, hidraulik, elektronik, operator, dan massa kendaraan yang masuk dari area lebih hangat dapat memberi kontribusi. Bila pengisian baterai dilakukan di dalam ruang, charger dan baterai juga melepaskan panas serta memerlukan evaluasi keselamatan khusus. Umumnya area charging perlu dinilai terpisah berdasarkan desain fasilitas, ventilasi, jenis baterai, dan persyaratan produsen.

Fan evaporator merupakan kasus penting. Daya motor fan yang berada dalam aliran udara ruang akhirnya menjadi beban pada sisi berpendingin. Namun fan sekaligus diperlukan untuk perpindahan panas dan distribusi udara. Mengurangi jam fan tanpa memahami logika kontrol, fan delay, temperatur produk, defrost, dan kebutuhan sirkulasi dapat menimbulkan hot spot atau recovery yang buruk.

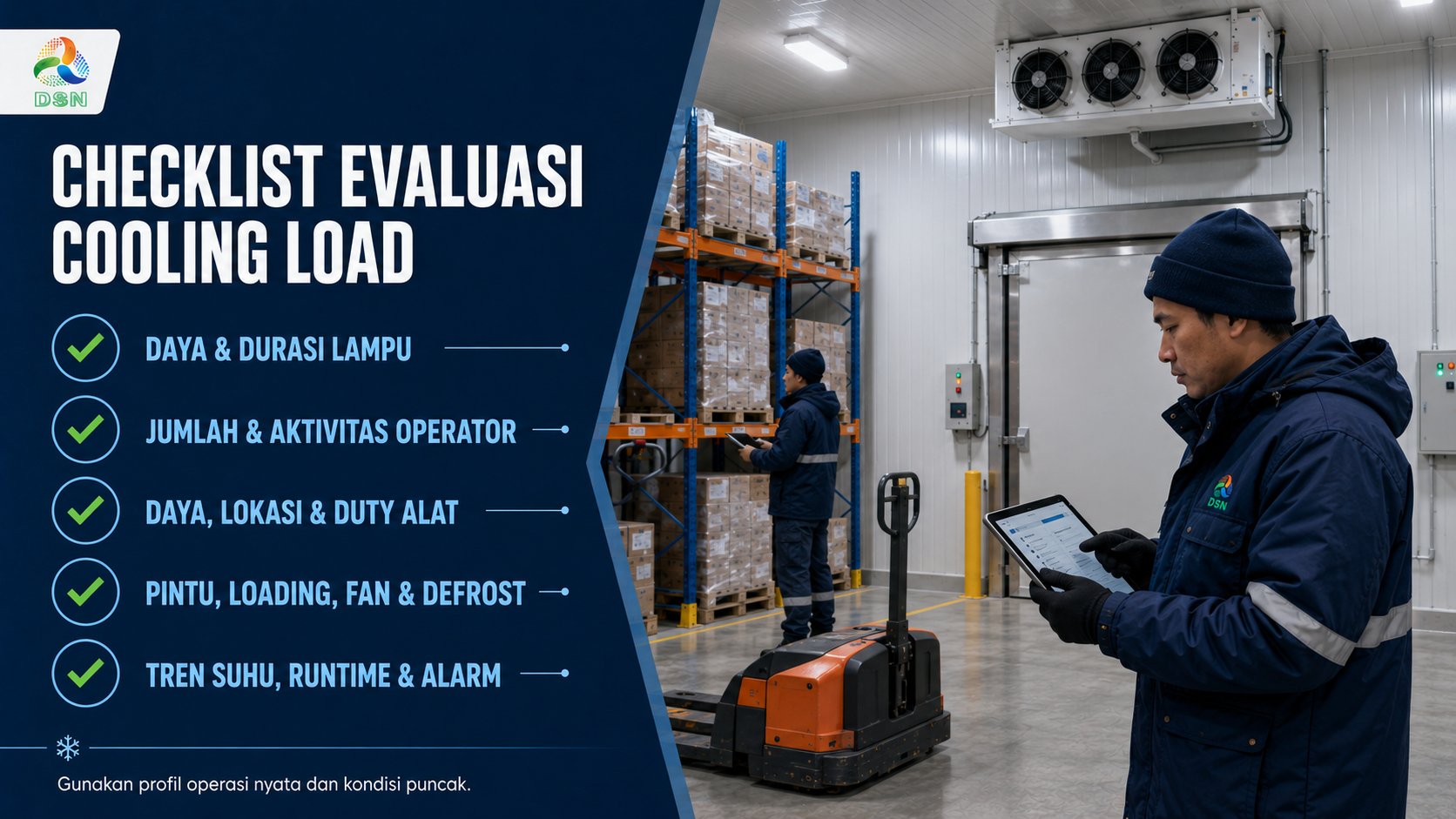

1. 01

   Tentukan batas perhitungan. Jelaskan komponen mana yang berada di dalam ruang, di luar ruang, atau melintasi panel. Batas ini menentukan ke mana panas dialokasikan.

2. 02

   Buat inventaris sumber. Catat lampu, orang, fan, motor, alat material handling, perangkat kontrol, heater, dan peralatan proses yang relevan.

3. 03

   Ambil daya dan data aktivitas. Gunakan input listrik, data produsen, pengukuran, jadwal, dan tingkat aktivitas yang dapat diverifikasi.

4. 04

   Tentukan kondisi desain. Bedakan operasi normal, peak loading, pull-down, door opening, defrost, dan skenario gangguan yang memang perlu dilayani.

5. 05

   Terapkan duty dan simultaneity. Jangan menganggap semua alat selalu full load, tetapi jangan pula mengabaikan aktivitas yang benar-benar berlangsung bersamaan.

6. 06

   Pisahkan sensible dan latent. Lampu dan banyak alat dominan sensible; operator dan infiltrasi dapat memiliki komponen latent yang memengaruhi coil dan pembentukan frost.

7. 07

   Gabungkan dengan beban lain. Tambahkan transmisi, produk, infiltrasi, fan, defrost, dan safety margin yang dijustifikasi oleh metode desain.

8. 08

   Cocokkan dengan waktu operasi. Pastikan kapasitas yang dipilih dapat menangani beban dalam waktu recovery yang dibutuhkan, bukan hanya total energi harian.

9. 09

   Verifikasi terhadap performa. Bandingkan hasil dengan tren suhu, runtime, alarm, kondisi produk, dan perubahan aktivitas lapangan.

Kasus berikut bersifat ilustratif untuk menjelaskan metode evaluasi dan bukan klaim proyek Dewa Salju Nusantara. Kondisi aktual setiap fasilitas dapat berbeda.

ASHRAE Handbook – Refrigeration dapat digunakan sebagai acuan prinsip perhitungan beban ruang berpendingin, termasuk beban internal dan komponen sistem. ASHRAE Fundamentals serta materi Fundamentals of Heating and Cooling Loads membahas internal loads dari lighting, people, power, dan equipment. Gunakan edisi serta metode yang sesuai dengan proyek.

Danfoss Cold Room Refrigeration Systems menekankan bahwa estimasi heat load perlu memasukkan product load, transmission, door openings, people, lights, fans, defrost, equipment heat, dan sumber lain yang memengaruhi ruang. Copeland Box Load Calculator dapat menjadi alat bantu, tetapi input dan hasilnya tetap harus diverifikasi oleh perencana atau teknisi yang memahami kondisi desain.

Dokumentasi produsen lampu, motor, forklift, baterai, fan, controller, evaporator, dan condensing unit diperlukan untuk memperoleh input serta batas operasi yang benar. Untuk fasilitas pangan atau farmasi, persyaratan mutu, monitoring, dan regulasi sektoral juga harus menjadi bagian keputusan, bukan hanya hasil perhitungan termal.

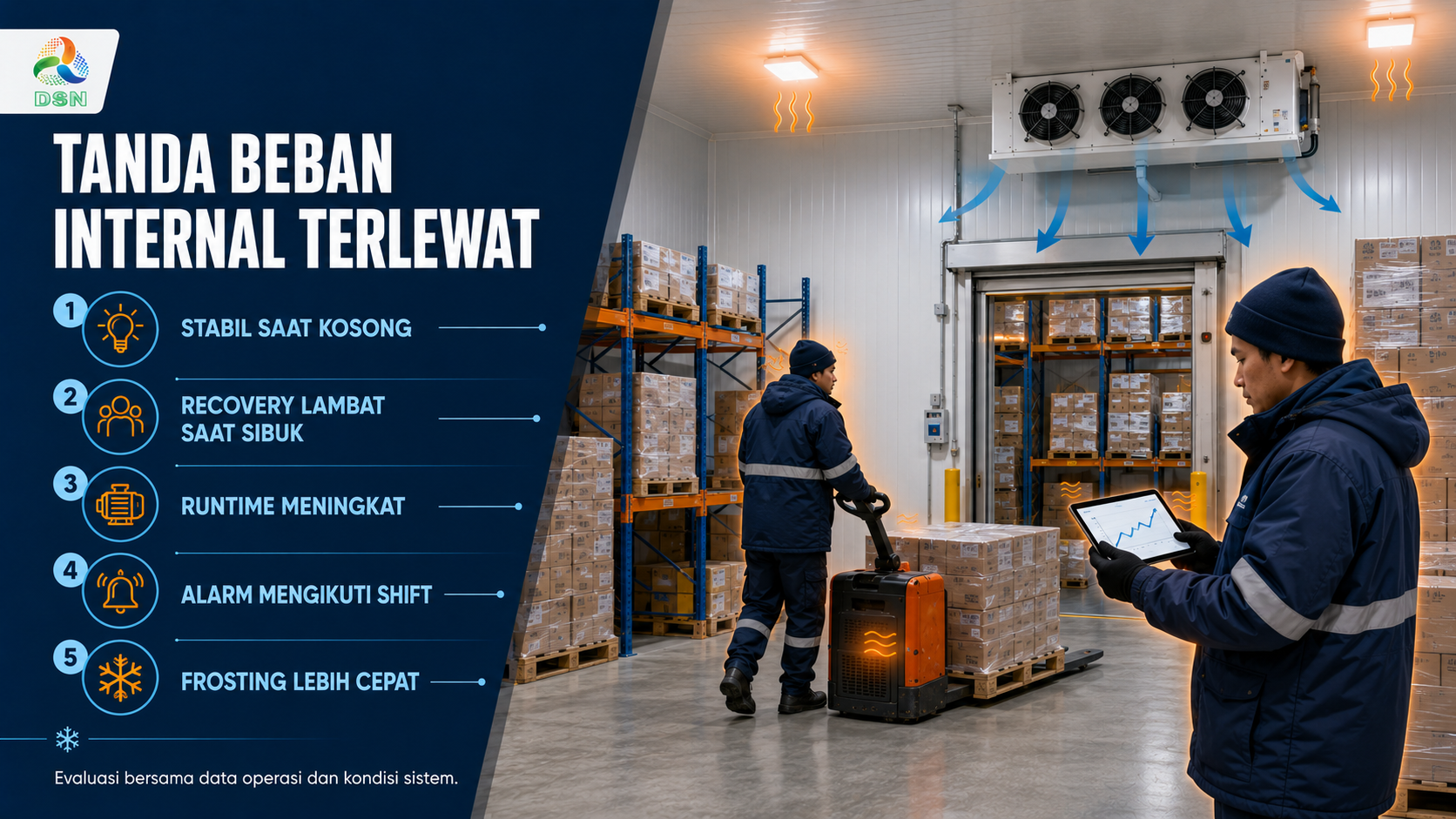

Cooling load cold storage dapat meleset ketika lampu, operator, dan peralatan dianggap terlalu kecil untuk dihitung. Padahal semua sumber tersebut menambah panas pada waktu tertentu dan dapat bertepatan dengan loading, bukaan pintu, fan, serta defrost. Kondisi puncak inilah yang sering menjelaskan mengapa ruang stabil saat sepi tetapi lambat pulih ketika operasi ramai.

Perhitungan yang baik tidak sekadar menjumlahkan nameplate. Daya input, aktivitas, lokasi pelepasan panas, duty cycle, keserempakan, sensible-latent load, dan waktu recovery harus dibaca bersama. Beban internal kemudian digabungkan dengan transmisi, infiltrasi, produk, serta kondisi sistem.

Jika performa berubah, jangan langsung menurunkan setpoint, menambah refrigeran, atau mengganti kompresor. Bangun operating profile, bandingkan tren, periksa airflow dan komponen, lalu perbarui heat-load calculation. Pendekatan ini membantu membedakan masalah operasi, distribusi, kapasitas, dan gangguan sistem.
