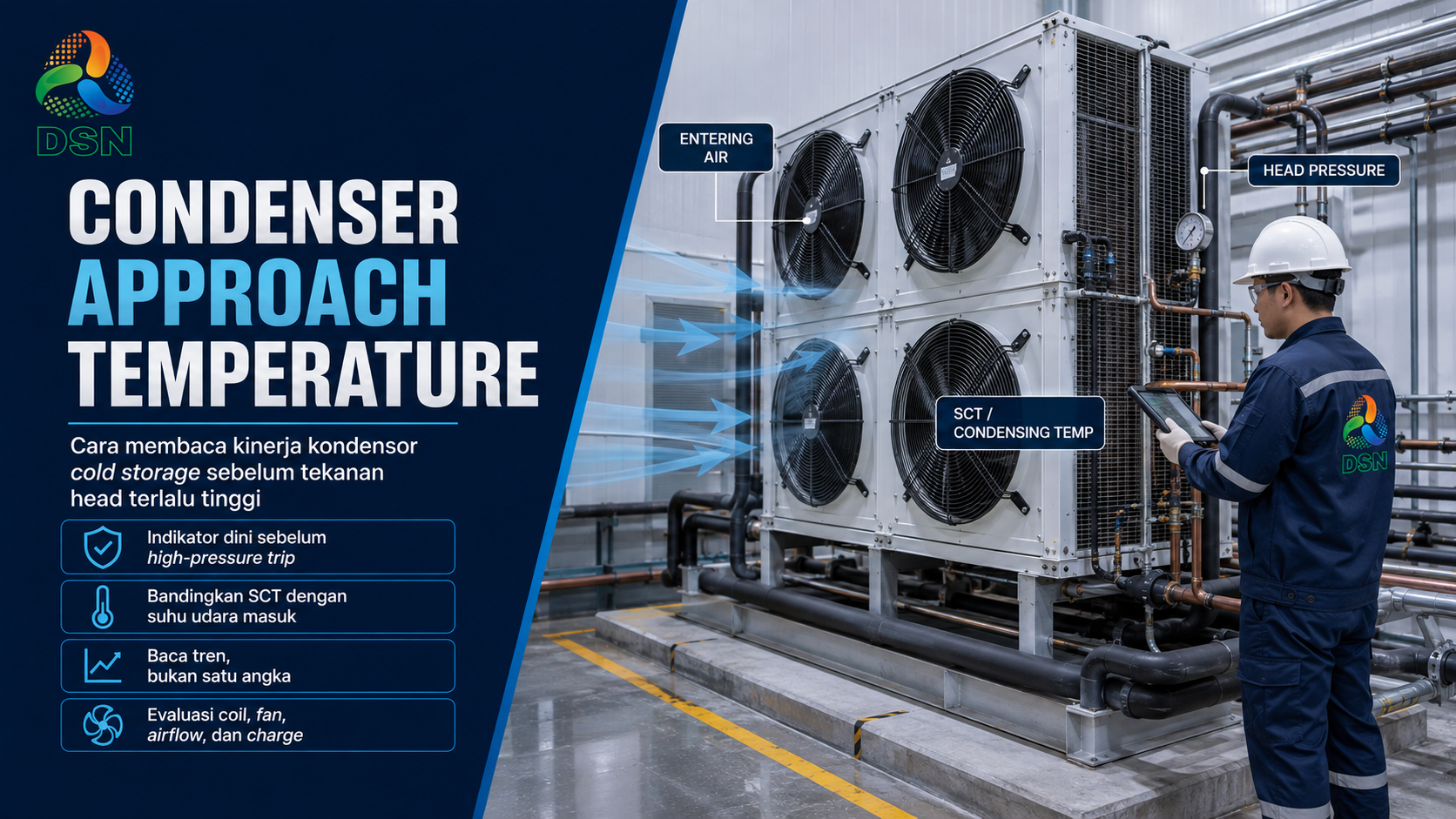

Condenser Approach Temperature: Cara Membaca Kinerja Kondensor Cold Storage Sebelum Tekanan Head Terlalu Tinggi

Condenser approach temperature dapat digunakan sebagai indikator sederhana untuk melihat seberapa besar “jarak temperatur” yang dibutuhkan kondensor agar mampu membuang panas. Pada cold storage dengan air-cooled condenser, indikator ini paling berguna ketika dibaca sebagai selisih antara saturated condensing temperature dan temperatur dry-bulb udara yang benar-benar masuk ke coil condenser. Dalam literatur refrigerasi, selisih tersebut juga sering disebut condenser temperature differential atau TD.

Nilai head pressure yang tinggi belum selalu berarti kondensor kotor. Saat temperatur udara luar naik, condensing pressure memang ikut cenderung naik karena kondensor tetap membutuhkan driving temperature difference untuk memindahkan panas. Dengan melihat condenser approach temperature bersama ambient, load, fan status, dan kondisi coil, teknisi dapat membedakan kenaikan yang masih mengikuti lingkungan dari penurunan kemampuan heat rejection.

Pendekatan ini juga membantu membaca tren sebelum sistem mencapai high-pressure cutout. Namun approach bukan sensor ajaib yang berdiri sendiri: nilainya berasal dari pressure-temperature relationship refrigeran dan harus dibandingkan pada kondisi operasi yang masuk akal. Refrigeran, load, airflow, subcooling, discharge temperature, serta lokasi pengukuran tetap harus dicatat.

Jika head pressure sering meningkat, condenser fan bekerja lebih berat, atau pull-down memburuk terutama pada jam panas, lakukan evaluasi heat rejection secara sistematis. Dewa Salju Nusantara dapat membantu konsultasi dan survey awal untuk menentukan apakah masalah berasal dari ambient, coil, airflow, fan/control, refrigerant condition, atau kapasitas condenser.

Apa Itu Condenser Approach Temperature?

Secara operasional, condenser approach temperature adalah selisih antara temperatur kondensasi refrigeran dan temperatur media yang menerima panas dari condenser. Untuk air-cooled condenser yang umum pada cold storage komersial, ASHRAE lebih sering menyebut parameter ini sebagai temperature difference (TD): saturated condensing temperature dikurangi dry-bulb temperature udara yang masuk ke coil.

Istilah “approach” perlu dipakai dengan disiplin karena definisinya berbeda antarperalatan. Pada water-cooled chiller, condenser approach umumnya merujuk pada selisih saturated condenser refrigerant temperature dengan leaving condenser-water temperature. Pada evaporative condenser, performa tidak sebaiknya direduksi menjadi satu selisih dry-bulb karena wet-bulb, air flow, water flow, dan heat/mass transfer ikut menentukan.

Karena artikel ini berfokus pada cold storage yang banyak menggunakan air-cooled condensing unit, pembahasan selanjutnya menggunakan definisi air-cooled: SCT dikurangi entering air dry-bulb. Bila fasilitas Anda menggunakan water-cooled atau evaporative condenser, ikuti definisi dan titik ukur dari OEM.

Mengapa Condenser Approach Temperature Penting bagi Operasional Cold Storage?

Head pressure sendiri mudah berubah mengikuti temperatur media pendingin. Kondensor yang sehat pada siang sangat panas dapat bekerja pada condensing pressure lebih tinggi daripada malam hari tanpa otomatis mengalami fault. Dengan mengurangi temperatur udara masuk dari SCT, condenser approach temperature membantu memberi konteks terhadap perubahan ambient.

• Membentuk baseline kinerja kondensor. Trend pada load dan ambient yang sebanding membantu maintenance melihat apakah heat rejection membutuhkan selisih temperatur yang makin besar dari waktu ke waktu.
• Mendeteksi degradasi airflow. Coil kotor, fan lemah, blade rusak, aliran terhalang, atau udara discharge yang kembali tersedot ke condenser dapat mendorong SCT naik relatif terhadap entering air.
• Memisahkan pengaruh cuaca dari masalah equipment. Jika head pressure naik karena entering air naik tetapi TD relatif konsisten, penyebab utama belum tentu condenser fouling. Sebaliknya, TD yang membesar pada kondisi serupa patut dievaluasi.
• Mendukung preventive maintenance berbasis data. Cleaning dan inspeksi fan dapat diprioritaskan berdasarkan tren, bukan hanya kalender atau dugaan visual.
• Mencegah diagnosis satu indikator. Approach perlu dikorelasikan dengan subcooling, discharge temperature, compressor load, high-pressure alarm, dan data OEM sebelum keputusan service dibuat.

ASHRAE menunjukkan bahwa air-cooled condenser dirating berdasarkan TD antara entering air dry-bulb dan saturated condensing temperature. Sebagai konteks desain, ASHRAE mencantumkan TD tipikal sekitar 5–8 K untuk low-temperature systems dan 8–11 K untuk medium-temperature systems. Angka tersebut adalah konteks rating/selection, bukan batas alarm universal untuk semua cold storage; baseline unit dan data manufacturer tetap lebih penting.

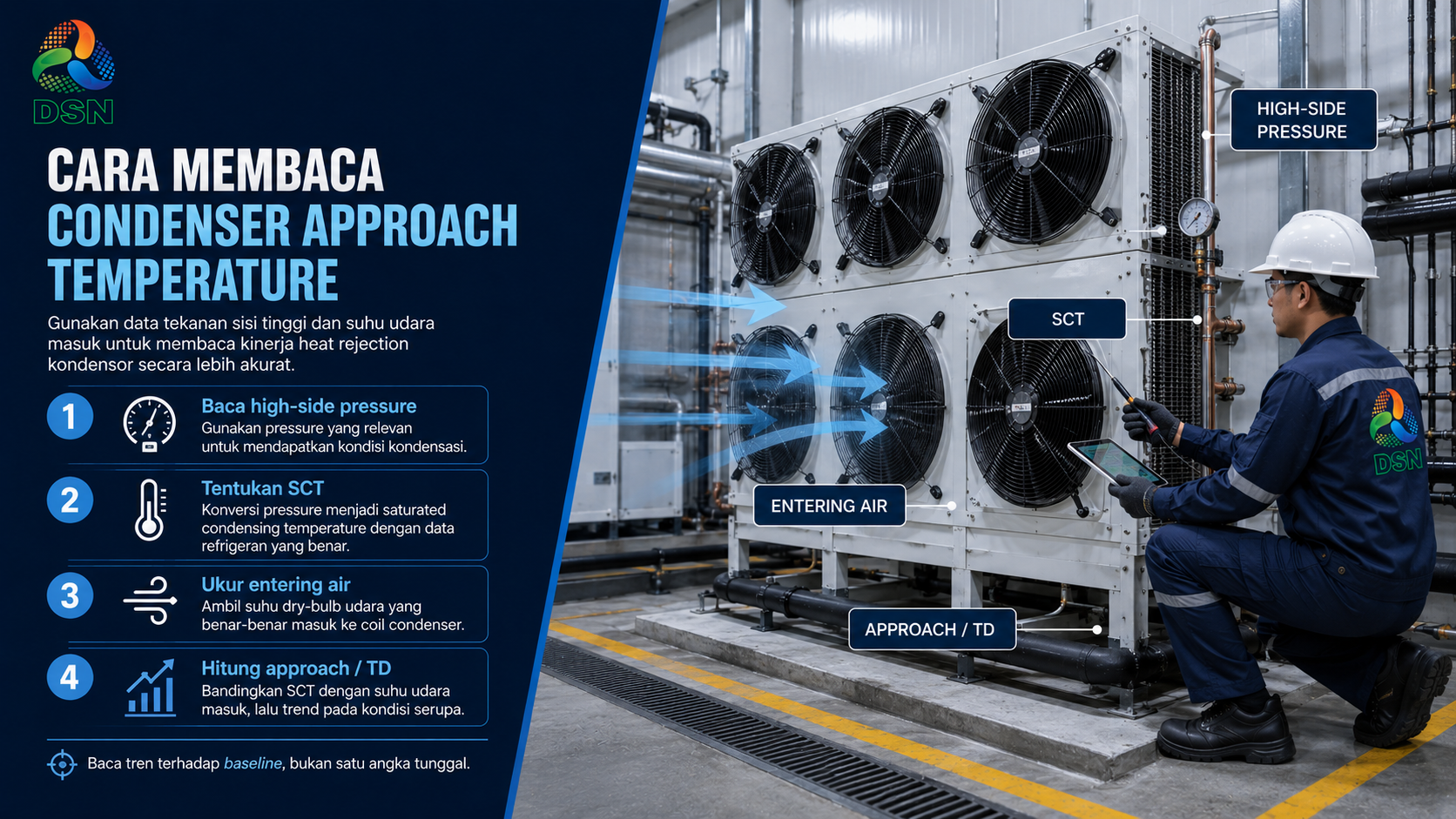

Bagaimana Cara Membaca Condenser Approach Temperature?

Pengukuran condenser approach temperature yang baik harus memasangkan pressure dan temperature pada kondisi operasi yang cukup stabil. Jangan menghitung SCT dari pressure satu menit lalu memakai entering-air temperature dari waktu yang berbeda, karena fan staging, load, atau ambient dapat berubah.

1. Identifikasi refrigeran. Gunakan PT chart atau refrigerant property data yang benar. Untuk blend dengan temperature glide, ikuti konvensi manufacturer saat menentukan condensing reference; jangan mencampur bubble, dew, dan midpoint secara sembarangan.
2. Catat high-side pressure. Ambil data pada titik yang merepresentasikan condensing pressure sesuai konfigurasi sistem dan alat ukur. High-side pressure digunakan untuk memperoleh saturation temperature.
3. Konversi pressure menjadi SCT. Gunakan alat digital, PT chart, atau software manufacturer. Jangan menyamakan discharge-line surface temperature dengan saturated condensing temperature.
4. Ukur entering condenser air. Tempatkan probe pada aliran udara masuk coil, cukup jauh dari discharge fan agar tidak membaca udara panas yang keluar, tetapi tetap mewakili udara yang benar-benar diterima coil.
5. Hitung selisih. Kurangi entering air dry-bulb dari SCT. Catat hasil bersama load, ambient, fan status, compressor stage, dan waktu.
6. Bandingkan dengan baseline. Nilai tunggal tidak cukup. Bandingkan dengan data commissioning, kondisi sehat sebelumnya, atau performance data OEM pada load dan ambient yang serupa.

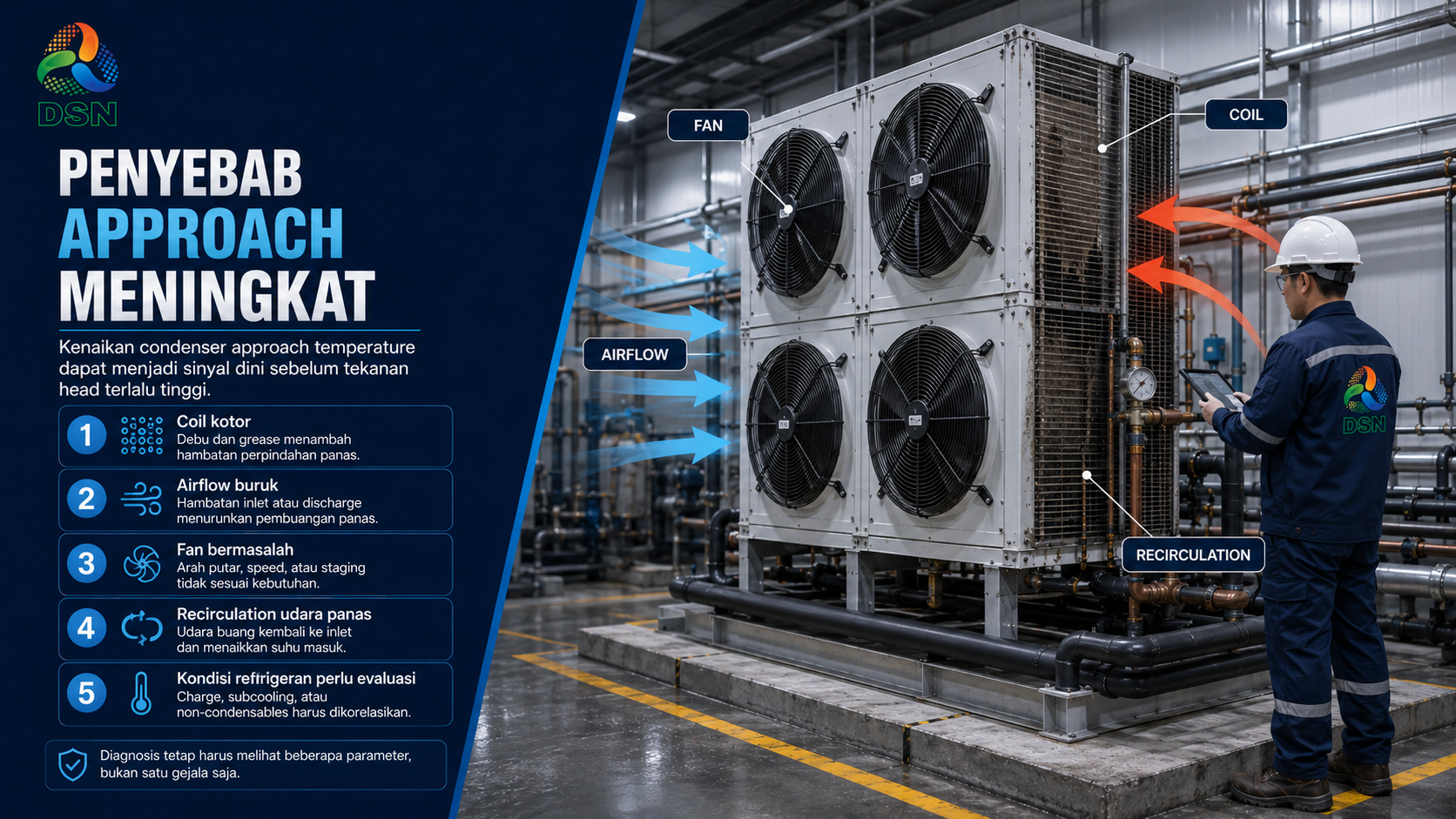

Faktor yang Memengaruhi Condenser Approach Temperature

Perhatikan bahwa high ambient dan high approach bukan hal yang sama. Ambient tinggi dapat menaikkan SCT dan head pressure meskipun condenser approach temperature masih bekerja sesuai karakteristiknya. Approach menjadi lebih berguna ketika temperatur referensi diukur pada entering air aktual sehingga efek recirculation atau lokasi condenser yang buruk ikut terlihat.

Parameter dan Data yang Perlu Dicatat Sebelum Menyimpulkan Masalah

Data tersebut membantu membedakan condenser heat-rejection problem dari masalah lain. Misalnya, non-condensable gas dapat menambah pressure di high side, sementara overcharge dapat mengubah liquid inventory/subcooling dan menurunkan area efektif condenser. Karena gejalanya dapat tumpang tindih, condenser approach temperature sebaiknya menjadi bagian dari diagnosis multi-parameter.

relevan setelah tabel ini karena subcooling memberi konteks tambahan terhadap liquid condition, charge, dan penggunaan permukaan condenser.

condenser approach temperature.

Tanda-Tanda Kinerja Kondensor Mulai Memburuk

• Approach meningkat dibanding baseline. Pada load dan entering-air temperature yang sebanding, SCT membutuhkan selisih lebih besar untuk membuang panas.
• Head pressure pulih lambat setelah beban turun. Fan, coil, recirculation, control, atau refrigerant condition perlu dikorelasikan.
• Condenser fan terus pada output tinggi. Fan command tinggi dapat merupakan respons terhadap condensing pressure; verifikasi apakah airflow aktual sesuai dan coil tidak terhalang.
• High-pressure alarm lebih sering saat jam tertentu. Periksa entering air lokal, sinar/radiasi panas, recirculation discharge air, traffic udara, dan kondisi coil sebelum menyalahkan refrigerant charge.
• Discharge temperature atau compressor load ikut meningkat. Condensing temperature yang meningkat menaikkan lift/compression ratio; tetap korelasikan dengan suction condition dan load.
• Performa memburuk setelah coil kotor atau area condenser berubah. Debu, grease, packaging debris, screen tambahan, atau perubahan enclosure dapat mengurangi airflow.

dapat ditempatkan di sini agar pembaca dapat membandingkan condenser problem dengan overcharge, non-condensables, fan/control, dan penyebab high-side lain condenser approach temperature.

Kondisi Kurang Ideal vs Kondisi yang Direkomendasikan

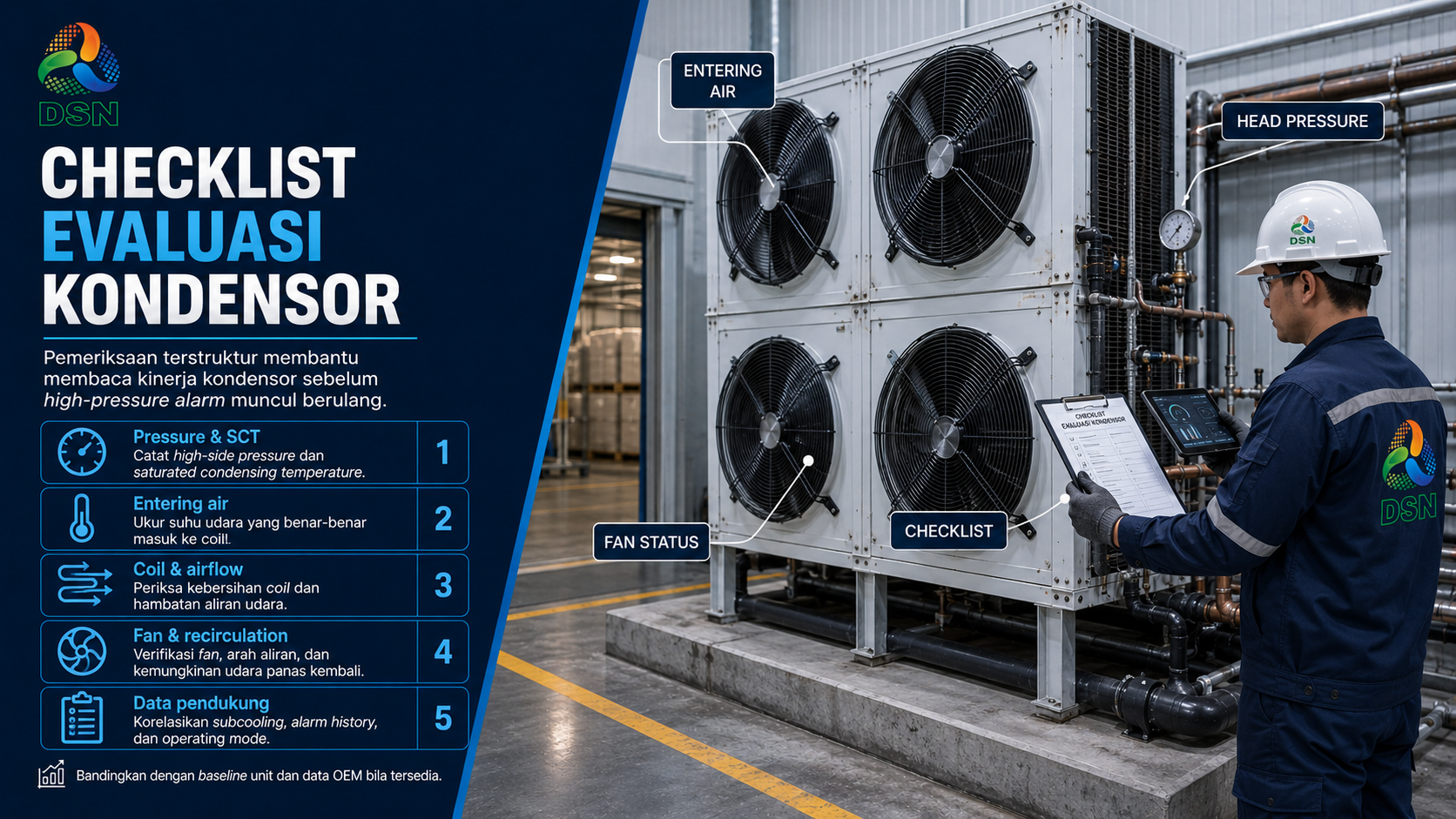

Cara Mengevaluasi Kondensor Secara Sistematis

Evaluasi perlu dilakukan pada operating point yang diketahui. Tujuannya bukan mencari satu angka “normal”, melainkan memastikan condenser approach temperature, airflow, fan response, dan high-side condition masuk akal terhadap desain serta baseline.

1. Stabilkan kondisi pengukuran. Catat apakah ruang sedang pull-down, steady state, setelah loading, atau baru selesai defrost agar perbandingan tidak bias.
2. Verifikasi entering air lokal. Ukur di sisi masuk condenser. Bila temperatur tersebut jauh lebih tinggi daripada ambient umum, cari recirculation, exhaust panas, enclosure, atau poor location.
3. Periksa coil dan airflow secara visual. Cari debu, minyak, fin tersumbat, plastik/karton, panel tertutup, atau jalur discharge yang terhambat.
4. Verifikasi fan operation. Cek fan yang tidak berputar, arah putar, blade, speed/staging, VFD/EC command, dan abnormal noise. Pemeriksaan listrik dilakukan teknisi.
5. Hitung approach/TD dan trend. Gunakan SCT dari refrigerant pressure serta entering-air temperature pada waktu yang sama.
6. Korelasikan refrigerant-side data. Subcooling, receiver/liquid condition, discharge temperature, compressor current, suction condition, dan riwayat charge membantu mencegah salah diagnosis.
7. Bandingkan dengan OEM atau baseline. Jika approach tetap tinggi setelah airflow/cleanliness benar, evaluasi sizing, heat rejection load, non-condensables, refrigerant charge, dan kondisi internal condenser.

10 Tips Praktis Menjaga Approach Kondensor Tetap Terkendali

1. Buat baseline saat sistem sehat. Catat SCT, entering air, condenser approach temperature, ambient, load, fan stage, subcooling, dan head pressure sebagai referensi service.
2. Gunakan entering air, bukan aplikasi cuaca. Temperatur udara yang masuk coil dapat berbeda akibat dinding panas, exhaust, atap, atau recirculation.
3. Catat data pada operating point yang sama. Perbandingan saat pull-down berat dengan steady state ringan dapat menyesatkan.
4. Jaga coil bebas debu dan grease. Fouling menambah thermal resistance dan menurunkan airflow efektif; cleaning mengikuti material coil dan prosedur manufacturer.
5. Periksa ruang bebas discharge air. Cegah udara panas dari fan keluar kembali ke inlet karena recirculation menaikkan entering-air temperature lokal.
6. Trend fan command dan fan actual. Perintah 100% tidak berguna jika motor, blade, capacitor/drive, atau airflow aktual tidak sesuai.
7. Hubungkan approach dengan subcooling. Perubahan liquid inventory dan area condenser dapat memberi petunjuk charge atau operating condition, tetapi tetap hindari diagnosis dari satu parameter.
8. Jangan mengisi refrigeran hanya karena head tinggi. High head dapat disebabkan coil, airflow, ambient, non-condensables, control, atau overcharge; charging mengikuti diagnosis dan OEM.
9. Evaluasi setelah perubahan layout. Canopy, screen, exhaust fan, dinding baru, atau condensing unit tambahan dapat mengubah recirculation dan entering-air temperature.
10. Masukkan condenser approach temperature ke preventive maintenance. Trend approach, cleaning, fan, alarm, high-side data, dan kondisi lokasi membantu mendeteksi degradasi sebelum high-pressure trip berulang.

Checklist Pemeriksaan Condenser Approach Temperature

Kesalahan Umum Saat Membaca Kinerja Kondensor

Solusi condenser approach temperature : Dari Data Awal hingga Peningkatan Sistem

Tahap 1: Pemeriksaan awal

Konfirmasi keluhan, jenis refrigeran, ambient, room load, compressor stage, fan status, waktu alarm, dan perubahan terakhir pada area condensing unit. Catat apakah masalah hanya muncul pada jam panas, saat pull-down, atau sepanjang waktu.

Tahap 2: Perbaikan operasional

Hilangkan hambatan airflow yang aman ditangani, bersihkan area di sekitar condenser, pastikan discharge air tidak terjebak, dan perbaiki kondisi lingkungan yang membuat inlet menghisap udara panas. Cleaning coil mengikuti prosedur, chemical compatibility, dan akses aman.

Tahap 3: Pengukuran teknis

Teknisi mencatat high-side pressure, SCT, entering condenser air, condenser approach temperature, subcooling, suction condition, discharge temperature, compressor current, dan fan command/actual. Data dibandingkan pada operating point yang konsisten dan dengan PT data refrigeran yang benar.

Jika kondisi ini sering terjadi pada fasilitas penyimpanan dingin Anda, lakukan evaluasi bersama tim profesional agar penyebabnya dapat diketahui sebelum menimbulkan kerugian yang lebih besar.

Tahap 4: Pemeriksaan/perbaikan komponen

Bila data menunjukkan airflow atau control fault, teknisi mengevaluasi condenser fan, motor/drive, pressure transducer, fan staging, relay/contactor, control logic, coil condition, dan komponen lain sesuai diagnosis. Refrigerant circuit dibuka hanya bila diperlukan dan dengan prosedur recovery, leak test, evacuation, serta commissioning yang sesuai.

Tahap 5: Evaluasi sistem

Jika condenser approach temperature tetap tinggi pada kondisi coil dan airflow yang baik, review condenser sizing, total heat rejection, refrigerant charge, non-condensables, receiver/liquid inventory, discharge-line pressure drop, dan lokasi unit. Sistem yang kapasitas atau bebannya berubah dapat memerlukan reselection atau peningkatan heat-rejection capacity.

Tahap 6: Preventive maintenance / peningkatan sistem

Masukkan trend SCT, entering air, approach/TD, fan behavior, coil cleaning, high-pressure alarm, subcooling, dan perubahan lokasi ke preventive maintenance. dapat ditempatkan di sini untuk menghubungkan data trending dengan jadwal inspeksi teknis.

Studi Kasus Ilustratif: High Head Muncul Saat Siang Hari

Kasus berikut bersifat ilustratif dan bukan klaim proyek Dewa Salju Nusantara. Tujuannya menunjukkan cara membedakan pengaruh ambient dan degradasi heat rejection.

Masalah awal

Sebuah freezer room mengalami head pressure yang jauh lebih tinggi pada siang hari. High-pressure alarm belum selalu trip, tetapi compressor runtime membesar dan operator melihat fan condenser hampir selalu bekerja penuh.

Penyebab

Data menunjukkan temperatur udara yang masuk ke coil lebih tinggi daripada ambient area karena sebagian discharge air condenser kembali menuju inlet. Coil juga memiliki fouling ringan. Kombinasi recirculation dan fouling membuat SCT harus naik lebih jauh untuk membuang total heat rejection.

Dampak

Condenser approach temperature pada jam panas meningkat dibanding baseline, compressor bekerja dengan lift lebih tinggi, dan recovery ruang setelah loading menjadi lebih lambat. Jika dibiarkan, margin terhadap high-pressure protection berkurang.

Proses evaluasi

Tim mencatat high-side pressure dan entering-air temperature secara bersamaan, menghitung SCT dan approach, memeriksa fan, coil, subcooling, suction condition, serta membandingkan data pagi dan siang pada load yang mendekati sama.

Solusi

Air recirculation dikurangi melalui perbaikan jalur discharge/clearance dan coil dibersihkan sesuai prosedur. Fan operation diverifikasi dan baseline baru dicatat setelah kondisi stabil.

Hasil setelah perbaikan

Pada kondisi ambient dan load yang sebanding, approach kembali mendekati baseline dan head pressure tidak lagi meningkat sebanyak sebelumnya. Kasus ini menekankan bahwa ambient temperature dan condenser performance harus dibaca bersama, bukan dipisahkan.

Tabel Ringkasan condenser approach temperature

Standar dan Referensi Industri yang Relevan

Tidak ada satu nilai condenser approach temperature yang dapat dijadikan batas universal untuk seluruh cold storage. Refrigeran, evaporating temperature, condenser type, heat rejection load, fan control, ambient, dan desain manufacturer memengaruhi TD yang diperlukan.

• ASHRAE Handbook—Condensers. Menjelaskan air-cooled condenser rating berdasarkan perbedaan antara entering air dry-bulb dan saturated condensing temperature, pengaruh recirculation, serta konsekuensi condensing temperature yang terlalu tinggi.
• Danfoss Ref Tools—Condensing pressure too high. Daftar troubleshooting air-cooled condenser mencakup coil kotor, fan rusak/undersized, airflow terhalang, ambient tinggi, arah airflow salah, dan short-circuit/recirculation udara condenser.
• Copeland Refrigeration Manual—Condensers. Membahas condenser capacity, temperature difference terhadap cooling medium, cleanliness, airflow, non-condensables, dan hubungan condensing temperature dengan head pressure.
• Manufacturer performance data. Gunakan condenser/condensing-unit selection data, fan-control logic, operating envelope, dan refrigerant-specific performance sebagai baseline desain.
• ISO 5149 series. Relevan untuk safety, design, installation, operation, maintenance, repair, dan refrigerant handling pada refrigeration systems sesuai bagian yang berlaku.

Kesimpulan

Condenser approach temperature memberi cara yang lebih kontekstual untuk membaca kinerja air-cooled condenser daripada melihat head pressure sendirian. Dengan membandingkan saturated condensing temperature terhadap entering condenser air, teknisi dapat melihat apakah condenser membutuhkan selisih temperatur yang makin besar untuk membuang panas.

Nilai tersebut tetap harus dibaca sebagai tren dan dibandingkan pada load serta operating condition yang masuk akal. Coil cleanliness, airflow, fan performance, recirculation, refrigerant charge, non-condensables, subcooling, discharge temperature, dan data OEM tetap menjadi bagian diagnosis.

Bila condenser approach temperature membesar atau high-side pressure berulang mendekati batas proteksi, koreksi root cause lebih efektif daripada menaikkan safety setting atau menambah refrigeran berdasarkan dugaan. Survey dan pengukuran terstruktur membantu menentukan apakah tindakannya berupa cleaning, fan/control repair, refrigerant-side service, redesign lokasi condenser, atau peningkatan kapasitas heat rejection.
