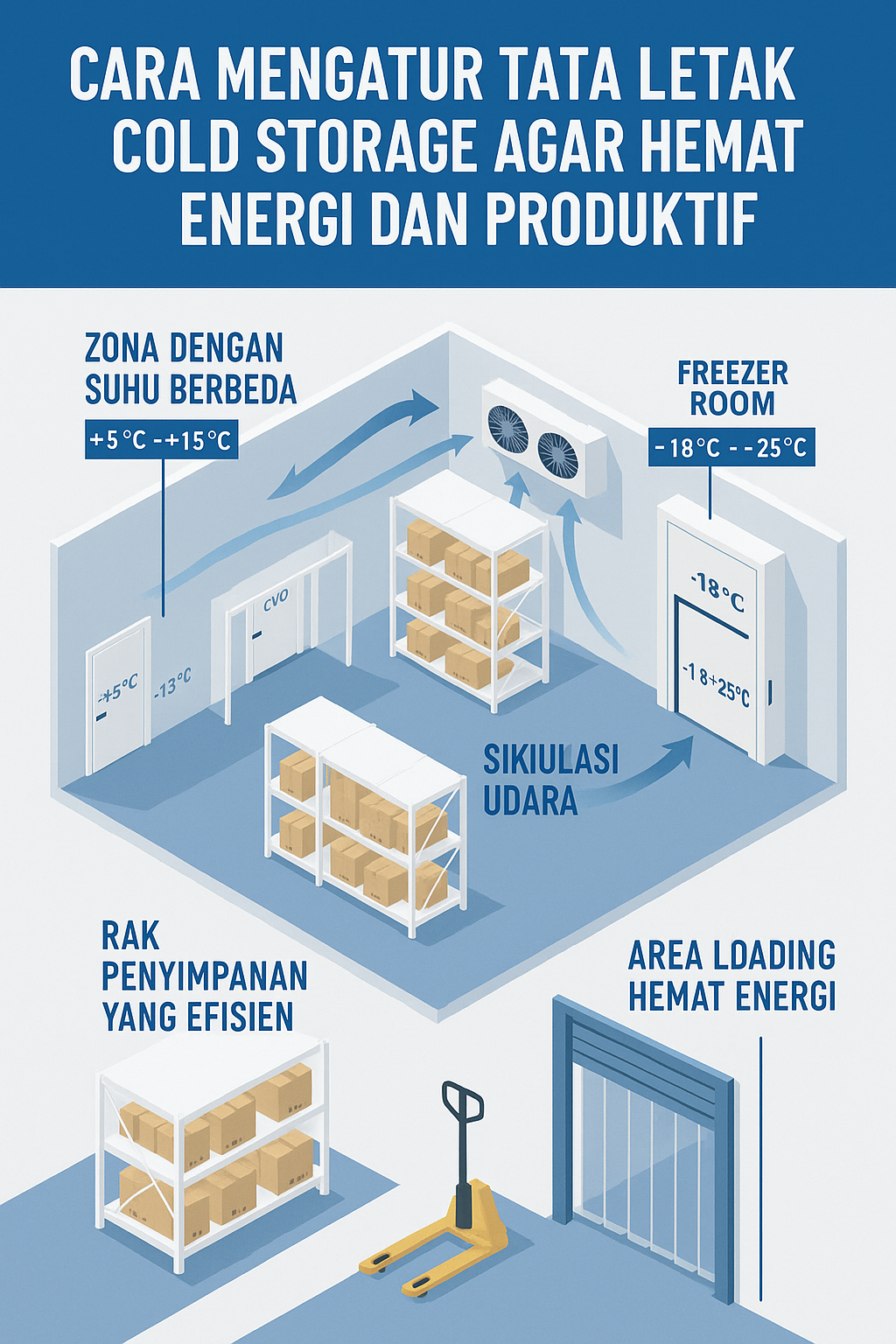

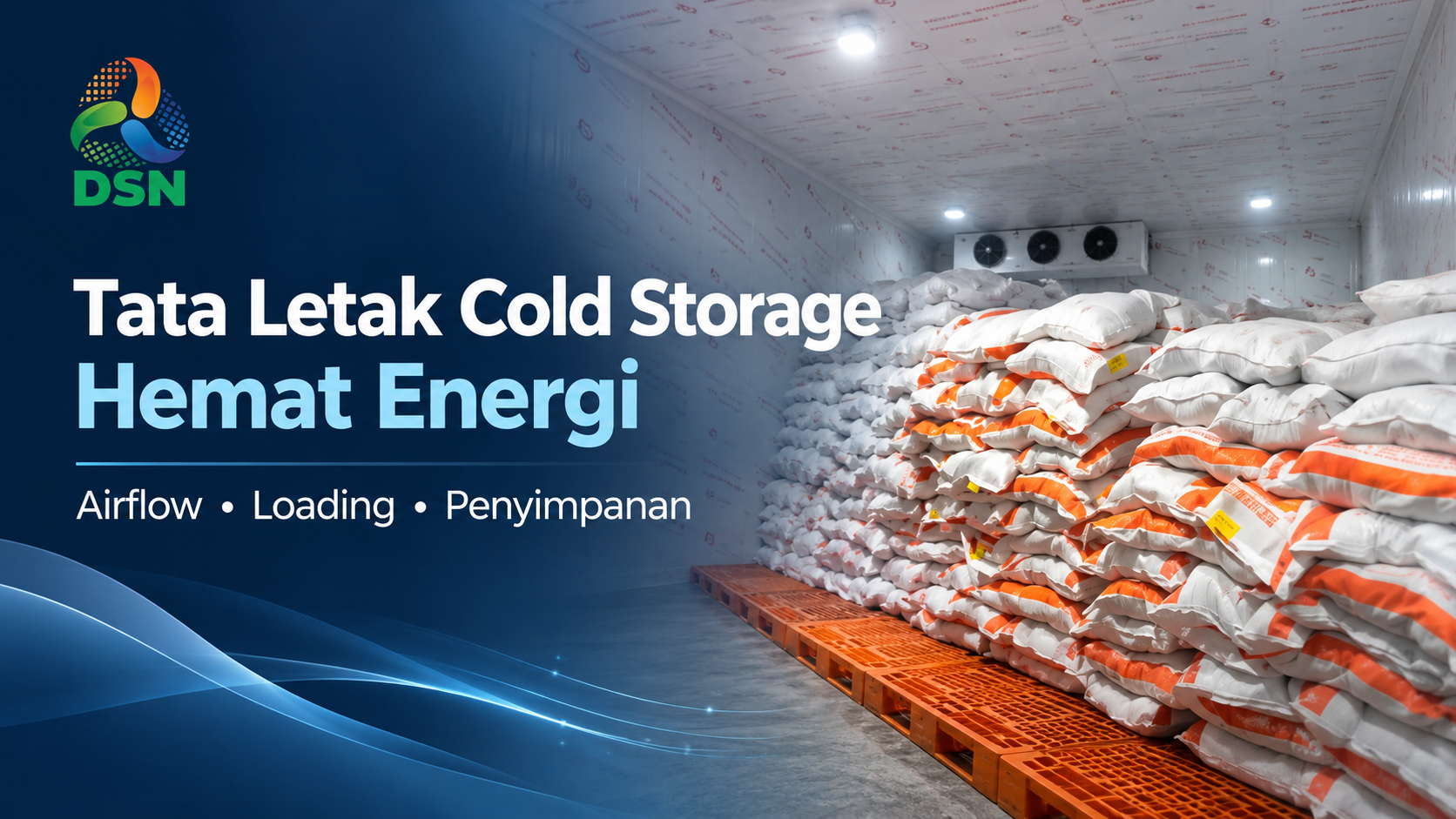

Cara Mengatur Tata Letak Cold Storage Agar Hemat Energi dan Produktif

Tata letak cold storage bukan hanya menentukan posisi rak dan mesin pendingin. Perencanaan yang tepat ikut memengaruhi efisiensi energi, distribusi udara dingin, kelancaran loading, keamanan pekerja, serta kemampuan sistem menjaga temperatur sesuai kebutuhan produk.

Layout yang kurang tepat dapat membuat airflow terhalang, pintu terlalu sering terbuka, jalur material tidak efisien, dan beban pendinginan meningkat. Karena itu, desain ruang sebaiknya mempertimbangkan operasional sehari-hari sejak tahap perencanaan.

Mengapa Tata Letak Cold Storage Berpengaruh pada Energi?

Cold storage terus menerima beban panas dari produk, pekerja, pencahayaan, pembukaan pintu, udara luar, maupun perpindahan panas melalui bangunan. Tata letak yang baik membantu sistem refrigerasi menangani beban tersebut secara lebih terkendali.

Tujuannya bukan sekadar membuat ruangan terasa lebih dingin, tetapi menciptakan jalur penyimpanan, airflow, loading, dan material handling yang mendukung kestabilan temperatur tanpa menambah konsumsi energi secara tidak perlu.

1. Tentukan Kebutuhan Operasional Sejak Awal

Layout sebaiknya dimulai dari kebutuhan operasional, bukan langsung dari penempatan rak. Cold storage dengan kapasitas produk yang sama dapat membutuhkan tata letak berbeda apabila pola keluar-masuk barangnya berbeda.

Jenis produkDaging, seafood, frozen food, buah, sayur, dairy, dan farmasi dapat memiliki kebutuhan penyimpanan berbeda.

Target temperaturTentukan berdasarkan karakter produk, proses, durasi penyimpanan, dan standar yang berlaku.

Traffic barangPerhatikan frekuensi receiving, loading, picking, dan dispatch.

Material handlingSesuaikan aisle dengan pallet, trolley, hand pallet, atau forklift yang digunakan.

2. Pisahkan Area Berdasarkan Fungsi, Bukan Sekadar Suhu

Tidak semua cold storage harus memiliki banyak zona. Pembagian area sebaiknya mengikuti kebutuhan proses dan risiko produk. Pada fasilitas dengan aktivitas tinggi, pemisahan fungsi dapat membantu mengurangi waktu pintu terbuka dan membuat alur barang lebih teratur.

Zona	Fungsi	Hal yang Perlu Dipertimbangkan
Receiving	Penerimaan dan pemeriksaan barang	Waktu tunggu, kondisi produk, dan jarak menuju ruang penyimpanan.
Pre-Cooling	Pendinginan awal jika proses memerlukannya	Tidak semua produk membutuhkan metode pendinginan awal yang sama.
Cold Room	Penyimpanan utama	Temperatur, airflow, kapasitas efektif, dan akses produk.
Packing / Sorting	Sortir dan pengemasan	Minimalkan waktu produk berada di kondisi yang tidak terkontrol.
Dispatch	Persiapan pengiriman	Sinkronkan dengan kesiapan kendaraan dan jadwal loading.

Temperatur tiap zona tidak dapat ditentukan dengan satu angka universal. Target aktual harus mengikuti jenis produk, proses, kemasan, durasi handling, dan standar yang relevan.

3. Pastikan Jalur Airflow Tidak Terhalang

Airflow merupakan salah satu faktor terpenting dalam kestabilan temperatur dan penggunaan energi cold storage. Udara yang sudah didinginkan evaporator harus dapat bergerak melewati area penyimpanan kemudian kembali menuju jalur return air.

Kesalahan yang sering terjadi adalah pallet terlalu dekat dengan evaporator, tumpukan produk terlalu tinggi, atau rak menutup jalur kembali udara. Kondisi tersebut dapat menciptakan area yang terlalu dingin dan area lain yang lebih hangat.

Prinsip yang lebih aman daripada memakai satu angka jarak:

Jangan menutup discharge air evaporator.
Sediakan jalur return air yang cukup.
Jangan menumpuk produk hingga menyentuh ceiling atau coil.
Ikuti clearance dari produsen evaporator dan desain sistem.
Evaluasi kembali airflow jika konfigurasi rak atau kapasitas penyimpanan berubah.

4. Gunakan Sistem Rak yang Sesuai Alur Barang

Jenis Rak	Karakteristik	Pertimbangan
Selective Rack	Akses langsung ke setiap pallet	Fleksibel untuk variasi SKU.
Drive-In Rack	Kepadatan penyimpanan lebih tinggi	Perhatikan pola rotasi stok dan airflow.
Mobile Rack	Aisle dapat dibuka sesuai kebutuhan	Membutuhkan investasi dan sistem mekanis yang sesuai.
Flow Rack	Mendukung rotasi produk terstruktur	Dapat membantu penerapan FIFO/FEFO tergantung sistem.

Material rak juga perlu dipilih berdasarkan kondisi lingkungan, kebutuhan sanitasi, korosi, beban, dan standar keselamatan. Galvanized steel maupun stainless steel dapat digunakan sesuai kebutuhan desain.

5. Desain Area Loading agar Beban Energi Tidak Membesar

Aktivitas loading merupakan salah satu titik ketika udara hangat dan lembap dari luar dapat masuk ke cold storage. Semakin sering dan semakin lama pintu terbuka, semakin besar tambahan beban yang harus ditangani sistem pendingin.

Persiapkan barang sebelum pintu dibukaKurangi waktu tunggu di area pintu agar loading dapat berlangsung lebih cepat.

Gunakan barrier sesuai kebutuhanPVC strip curtain, insulated door, dock shelter, atau solusi lain dapat dipilih berdasarkan pola operasional.

Sinkronkan dengan kendaraanProduk sebaiknya tidak menunggu terlalu lama ketika kendaraan belum siap menerima barang.

Pertimbangkan ruang antaraAnte room atau staging area dapat membantu pada fasilitas dengan traffic tinggi jika desain dan kebutuhan memang mendukung.

Besarnya penghematan energi tidak dapat disamakan untuk setiap fasilitas karena dipengaruhi ukuran pintu, beda temperatur, kelembapan, frekuensi pembukaan, durasi loading, dan desain sistem.

6. Tempatkan Evaporator dan Kondensor dengan Perencanaan yang Tepat

Evaporator

Posisinya harus mendukung distribusi supply air dan return air. Hindari penempatan rak atau produk yang menghalangi discharge fan maupun area return.

Kondensor

Kondensor membutuhkan sirkulasi udara yang memadai untuk membuang panas. Hindari kondisi ketika udara panas buangan kembali tersedot ke unit.

Kompresor

Lokasi unit sebaiknya memungkinkan akses service, ventilasi yang sesuai, dan perlindungan dari kondisi lingkungan yang tidak mendukung.

Piping Refrigeran

Layout mesin juga memengaruhi jalur piping. Perencanaan harus mempertimbangkan pressure drop, oil return, insulation, akses service, dan rekomendasi teknis sistem.

7. Kelola Pencahayaan dan Beban Listrik dengan Efisien

Lampu, motor fan, heater, dan perangkat listrik lain pada akhirnya dapat menjadi bagian dari beban energi fasilitas. Pemilihannya perlu menyesuaikan kondisi operasi dan karakter ruang dingin.

Gunakan LED dengan heat output rendah. Lampu efisien mengurangi beban listrik sekaligus panas yang masuk ke ruangan.
Gunakan sensor bila operasional memungkinkan. Lampu tidak harus menyala terus pada area yang jarang digunakan.
Evaluasi variable-speed control. VFD atau teknologi variable speed dapat digunakan pada motor atau kompresor yang kompatibel dengan desain sistem.
Evaluasi renewable energy secara menyeluruh. Solar panel dapat menjadi bagian dari strategi energi, tetapi harus dihitung berdasarkan profil beban, investasi, dan konfigurasi listrik.

8. Gunakan Monitoring Sesuai Risiko Operasional

Cold storage tidak selalu wajib menggunakan BMS atau IoT. Namun, fasilitas dengan produk sensitif, operasi 24 jam, banyak titik penyimpanan, atau kebutuhan traceability dapat memperoleh manfaat dari monitoring yang lebih terstruktur.

Monitoring temperaturMelihat tren suhu dan recovery setelah aktivitas operasional.

AlarmMemberikan peringatan ketika parameter melewati batas yang ditentukan.

Door monitoringMembantu menghubungkan perubahan suhu dengan aktivitas buka-tutup pintu.

Energy monitoringMembantu membandingkan konsumsi energi dengan kapasitas, jam operasi, atau perubahan operasional.

9. Jangan Mengorbankan Keselamatan demi Kapasitas

Layout yang terlihat padat belum tentu produktif. Jalur material handling yang terlalu sempit dapat memperlambat picking, meningkatkan risiko benturan, dan menyulitkan proses maintenance.

Sediakan jalur forklift atau material handling yang sesuai.
Pisahkan jalur pejalan kaki jika aktivitas dan ukuran fasilitas memerlukannya.
Pastikan pintu dapat dibuka dari sisi dalam sesuai desain keselamatan cold room.
Gunakan lantai yang sesuai untuk kondisi basah, dingin, dan aktivitas operasional.
Jaga akses menuju panel listrik, evaporator, drain, dan peralatan service.
Gunakan rambu dan prosedur darurat sesuai risiko fasilitas.

10. Uji Layout Sebelum Operasi Penuh

Setelah instalasi selesai, tata letak sebaiknya dievaluasi dalam kondisi operasi. Periksa apakah supply air dan return air berjalan baik, jalur forklift praktis, pintu tidak terlalu sering terbuka, dan area penyimpanan tidak memiliki titik dengan pola temperatur yang tidak wajar.

Pada fasilitas besar atau kritis, temperature mapping dan analisis tren sensor dapat membantu menilai distribusi temperatur. CFD juga dapat digunakan pada desain tertentu apabila kompleksitas sistem memang membutuhkan simulasi airflow yang lebih mendalam.

Tujuannya bukan menggunakan teknologi sebanyak mungkin, melainkan memilih metode evaluasi yang sebanding dengan risiko produk dan kompleksitas cold storage.

Ringkasan Layout Cold Storage Hemat Energi

Aspek	Kurang Ideal	Lebih Direkomendasikan
Airflow	Rak menutup supply/return air	Sediakan jalur udara sesuai desain evaporator
Loading	Pintu terbuka lama	Persiapkan barang dan jadwal loading lebih dahulu
Rak	Hanya mengejar kapasitas maksimum	Pertimbangkan airflow, picking, dan rotasi stok
Mesin	Kondensor di area dengan recirculation udara panas	Ventilasi dan akses service memadai
Monitoring	Hanya melihat satu pembacaan sesaat	Gunakan tren data sesuai kebutuhan operasional

Kesimpulan: Layout yang Baik Mendukung Efisiensi Energi

Tata letak cold storage yang baik harus menyeimbangkan kapasitas penyimpanan, airflow, akses barang, keamanan, loading, dan kebutuhan sistem refrigerasi. Mengejar kapasitas maksimum tanpa mempertimbangkan jalur udara dan operasional justru dapat membuat sistem bekerja lebih berat.

Efisiensi energi tidak berasal dari satu komponen saja. Posisi rak, evaporator, kondensor, pintu, aktivitas loading, pencahayaan, monitoring, hingga perilaku operator semuanya dapat memengaruhi beban pendinginan.

Karena kebutuhan setiap fasilitas berbeda, layout sebaiknya ditentukan berdasarkan data produk, kapasitas, temperatur, pola loading, jenis rak, dan karakter operasional sebelum pembangunan atau perubahan tata letak dilakukan.

Butuh Perencanaan Cold Storage yang Lebih Efisien?

Dewa Salju Nusantara membantu konsultasi, survey lokasi, pembuatan, penyewaan, service, dan maintenance cold storage sesuai kebutuhan produk dan operasional bisnis.

Konsultasi Cold Storage

Referensi

ASHRAE — Refrigeration guidance dan referensi desain sistem refrigerasi.
FAO — Food Cold Chain Systems
International Institute of Refrigeration — referensi terkait refrigeration dan cold chain.
Dokumentasi teknis produsen evaporator, kondensor, kompresor, controller, dan perangkat terkait sesuai sistem yang digunakan.
